LVS00100SP
LVS00100SP

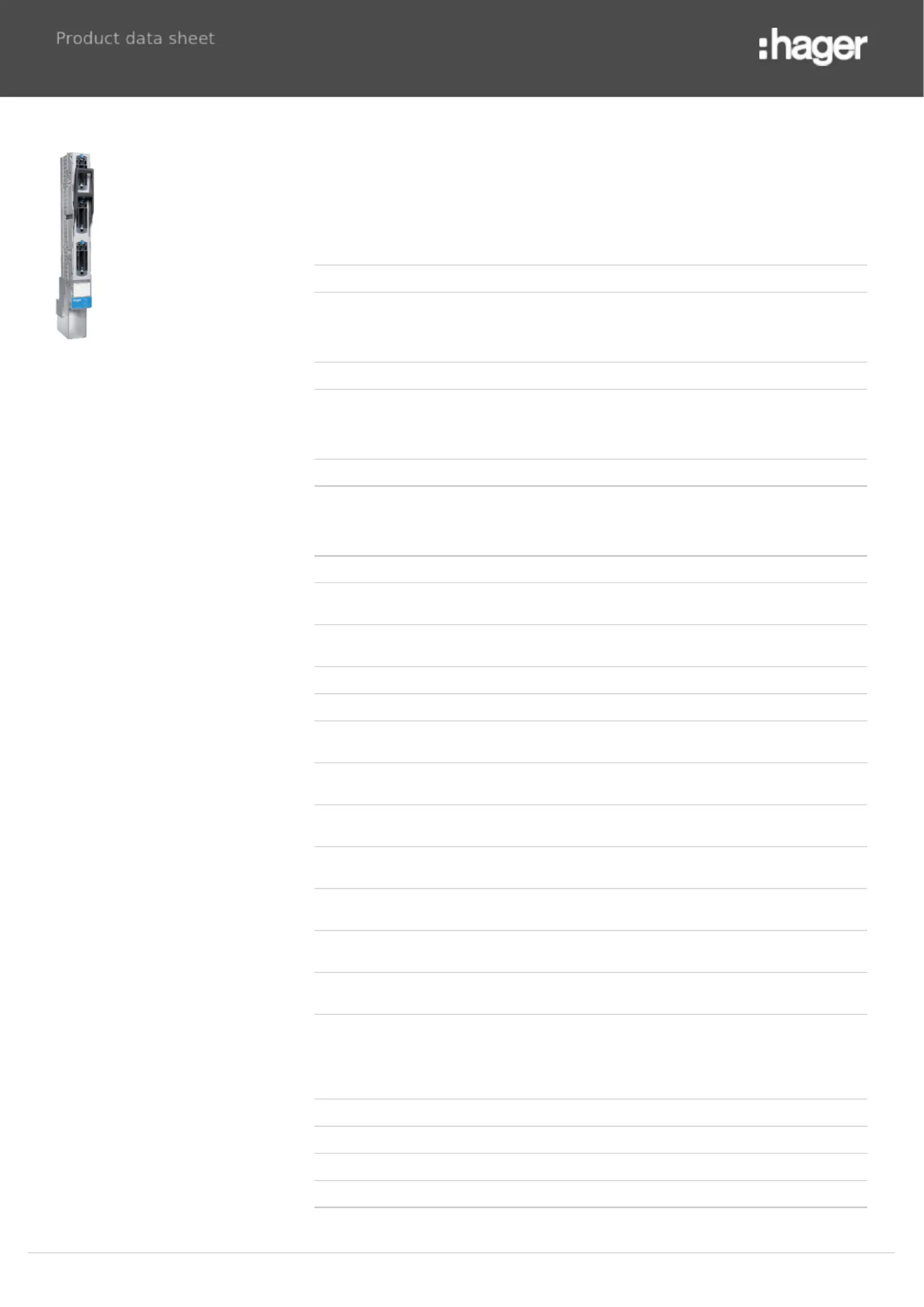

NH-Fuse switch vertical desgin LV NH00 100mm 3pole M8
Technical properties
Architecture
Number of poles 3 P
Type of pole 3 P
Main electrical features
Rated operational voltage Ue 690 V
Frequency 50/60 Hz
Voltage
Rated insulation voltage 1000 V
Rated impulse withstand voltage 8 kV
Electric current
Cut off current 100 kA
Rated current for Ue=500V AC according to
IEC 61439-1 5.3.2 160 A
Rated current for Ue=690V AC according to
IEC 61439-1 5.3.2 160 A
Rated current 160 A
Rated short-time withstand current 1s 5 kA
Rated conditional short-circuit current for
Ue=400V IEC 61439-1 3.8.10.4 100 kA
Rated conditional short-circuit current for
Ue=690V IEC 61439-1 3.8.10.4 100 kA
Fuse-links test rated cond. short-circuit
current Ue=400V IEC 61439-1 3.8.10.4 160 A
Fuse-links test rated cond. short-circuit
current Ue=500V IEC 61439-1 3.8.10.4 160 A
Fuse-links test rated cond. short-circuit
current Ue=690V IEC 61439-1 3.8.10.4 160 A
Conventional free air thermal current with
Trennmesser and std. cross section 220 A
Conv. free air therm.current w/fuse-links
and std.cross sect. IEC60947-1 4.3.2.1 160 A
Rated conditional short-circuit current for
Ue=500V IEC 61439-1 3.8.10.4 100 kA
Electric current / temperature
Rating current 40°C 160 A
Rating current 45°C 152 A
Rating current 50°C 144 A
Rating current 55°C 136 A
Rating current 60°C 128 A
Subject to technical modifications
Rating current 65°C 120 A
Rating current 70°C 112 A
Fuse
Fuse Size NH00
Dimensions
Height of installed product 123 mm
Length 401 mm
Width of installed product 50 mm
Busbar distance 100 mm
Power
Total power loss under IN 20 W
Loss power at full load 56 W
Maximum Power loss of the Fuse-Link
installed in device 12 W
Dissipated energy in cable 36.46 W
Endurance
Electric endurance in number of cycles 200
Number of mechanical operations 1400
Total service life (mechanical and electrical
endurance) IEC 60947-3 Table 4 1600
Materials
Copper weight of the product 645 g
Silver weight of the product 1.45 kg
Material Plastic/metal
Installation, mounting
Tightening torque 14Nm
Torque at mounting on busbar 14 Nm
Connection
Connection cross-sect. flexible conductor 4 - 95mm²
Connection cross-sect. rigid cable 4 / 95mm²
Type of connection Screw connection
Standards
Rated duties according to IEC 60947-1 4.3.4 Continuous operation
Operation of switching devices according to
IEC 60947-1 2.4
depending manual operation (of a mechanical
switching device)
Utilisation category for Ue=400V AC
according to IEC 60947-3 Table 5 AC-23B
Utilisation category for Ue=500V AC
according to IEC 60947-3 Table 5 AC-22B
Utilisation category for Ue=690V AC
according to IEC 60947-3 Table 5 AC-22B
European directive WEEE concerned
Standard cross section according to IEC
60947-1 Tables 9 and 10 70 mm²
Subject to technical modifications
Safety
Protection index IP IP2X
Halogen free Yes
Use conditions
Operating temperature -25…55 °C
Degree of pollution according to IEC 60664 /
IEC 60947-2 3
Storage/transport temperature -40…70 °C
Subject to technical modifications
