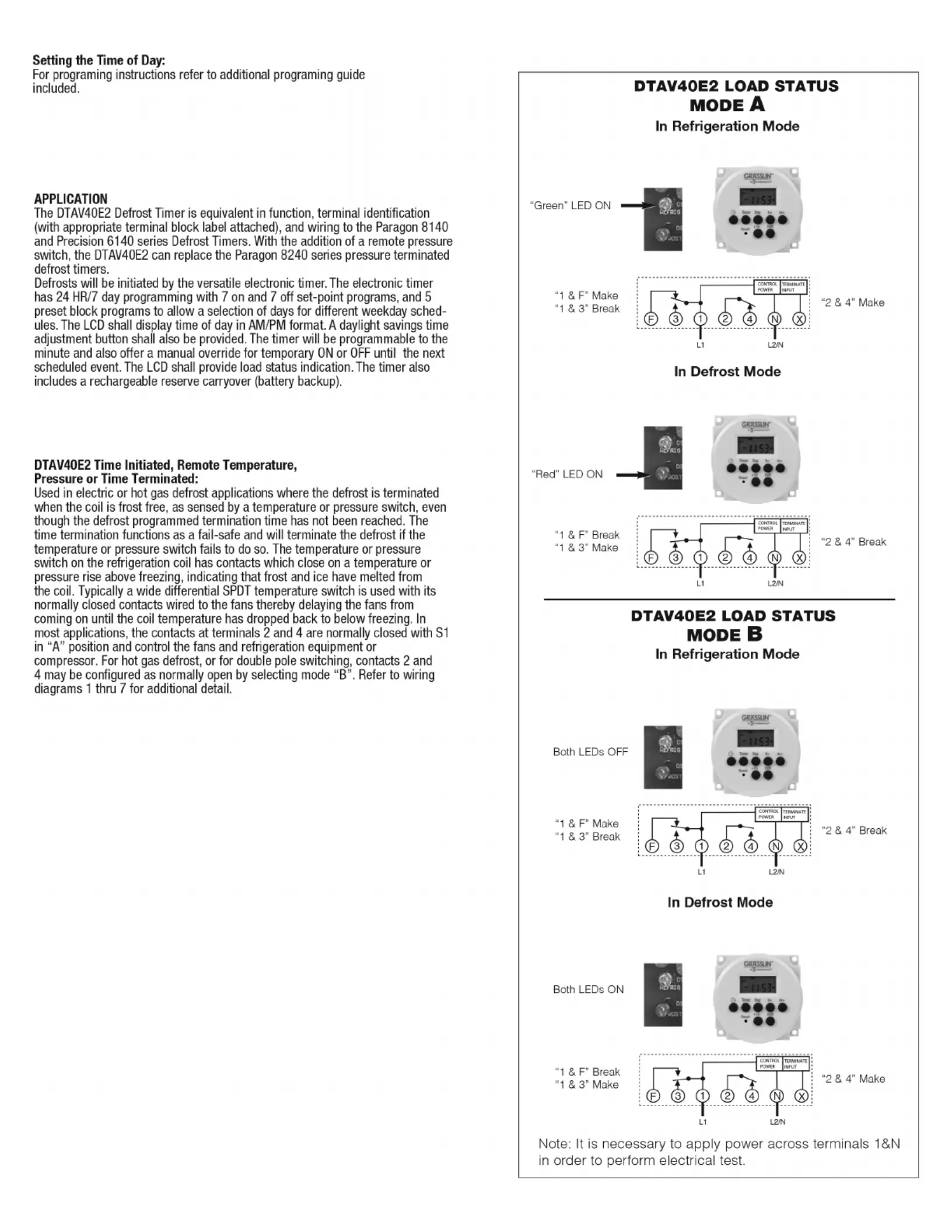

MODE SELECTION (S1 DIP SWITCH):
First determine what model is being replaced (Grasslin or Competitors). The
mode selector DIP switch (located at lower right side of the board)determines
the configuration of terminals 2 & 4. In position , the terminals are nor-“A”
mally closed, and will open during a defrost. In position , terminals 2 & 4 “B”
are normally open, and will close during a defrost. Select proper position from
table below and wiring diagrams indicated.
To select mode simply slide the switch as follows:
Mode A - position switch up;
Mode B - position switch down;
Note: “B” When Mode is selected the
DTAV40E2 will operate as follows:
Refrigeration Mode - Red & Green LEDs
will turn OFF (1 & 3 and 2 & 4 break while
1 & F make)
- RED & GREEN LEDs will turn Defrost Mode
ON (1 & 3 and 2 & 4 make while 1 & F break)

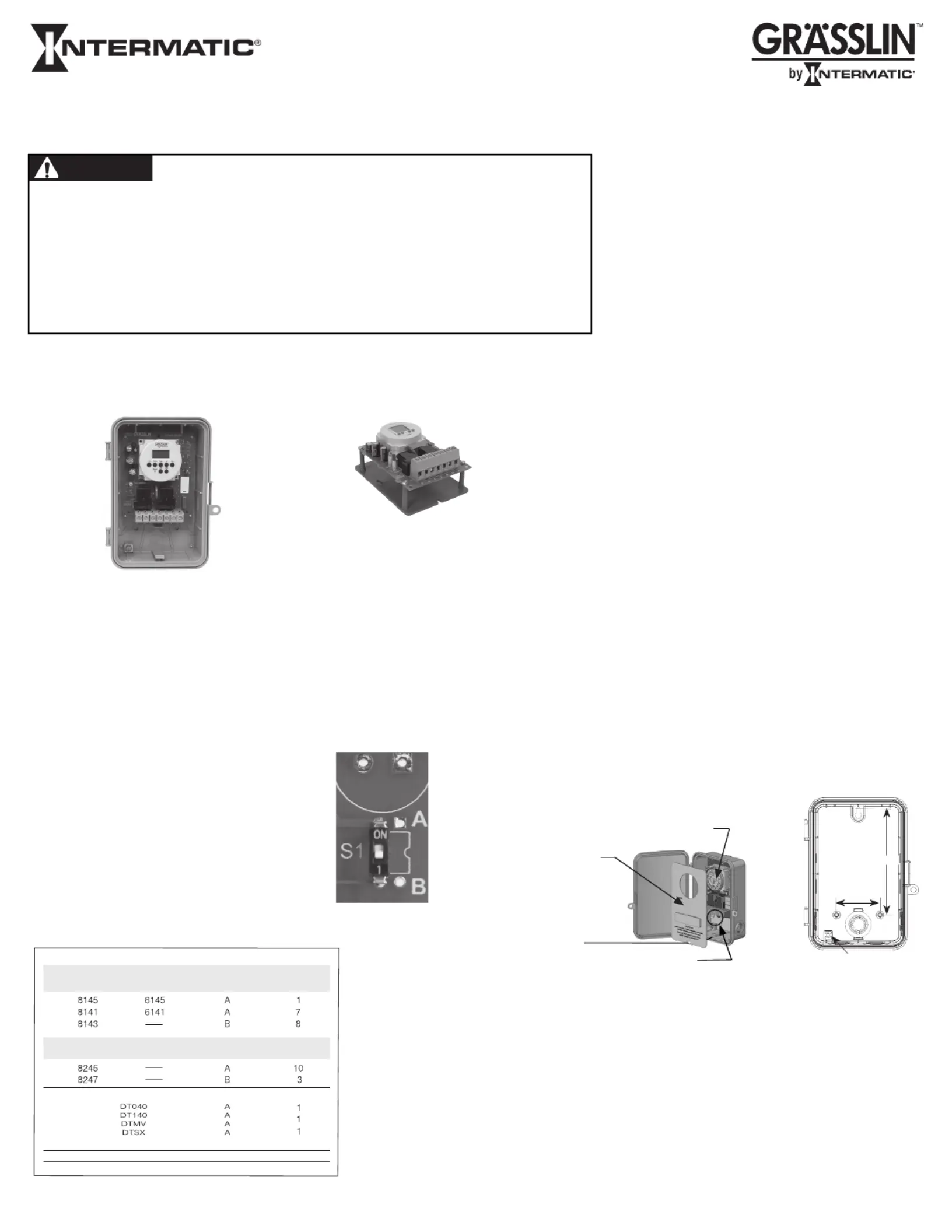

Installation &
Operating Instructions
DTAV40E2 Series Time Initiated, Temperature, Pressure or
Time Terminated Auto-Voltage 40A Defrost Timers
Figure 2
2-1/2"
6-1/8"
Ground Lug
INSTALLATION
1. Open door and then remove interior protective cover by releasing
spring latch on bottom (Figure 1).
2. Apply corresponding Terminal Identification and Door labels-see
retrofit kit instructions.
3. Remove timer mechanism by releasing PCB Latch on bottom
(Figure 1).
4. Select knockouts to be used. Remove inner 1/2" knockout by
inserting a screwdriver in the slot and carefully punch knockout
loose. Remove slug. If 3/4" knockout is required, remove the outer
ring with pliers after removing the 1/2" knockout. Smooth edges
with knife if necessary, on plastic enclosure only.
5. Place enclosure in desired mounting location and mark the three
mounting holes (refer to Figure 2 for Type 3R below). Start by
installing top screw into mounting surface and hanging enclosure on
screw head through keyhole; then screw in remaining two screws
in bottom holes.
6. Grounding: Terminate all ground wires to ground lug on bottom of
enclosure.
7. Re-install timer in enclosure.
8. Replace interior protective cover.
PCB Latch
Interior
Protective
Cover
Timer Mechanism
Spring Latch
Paragon Precision
Grasslin

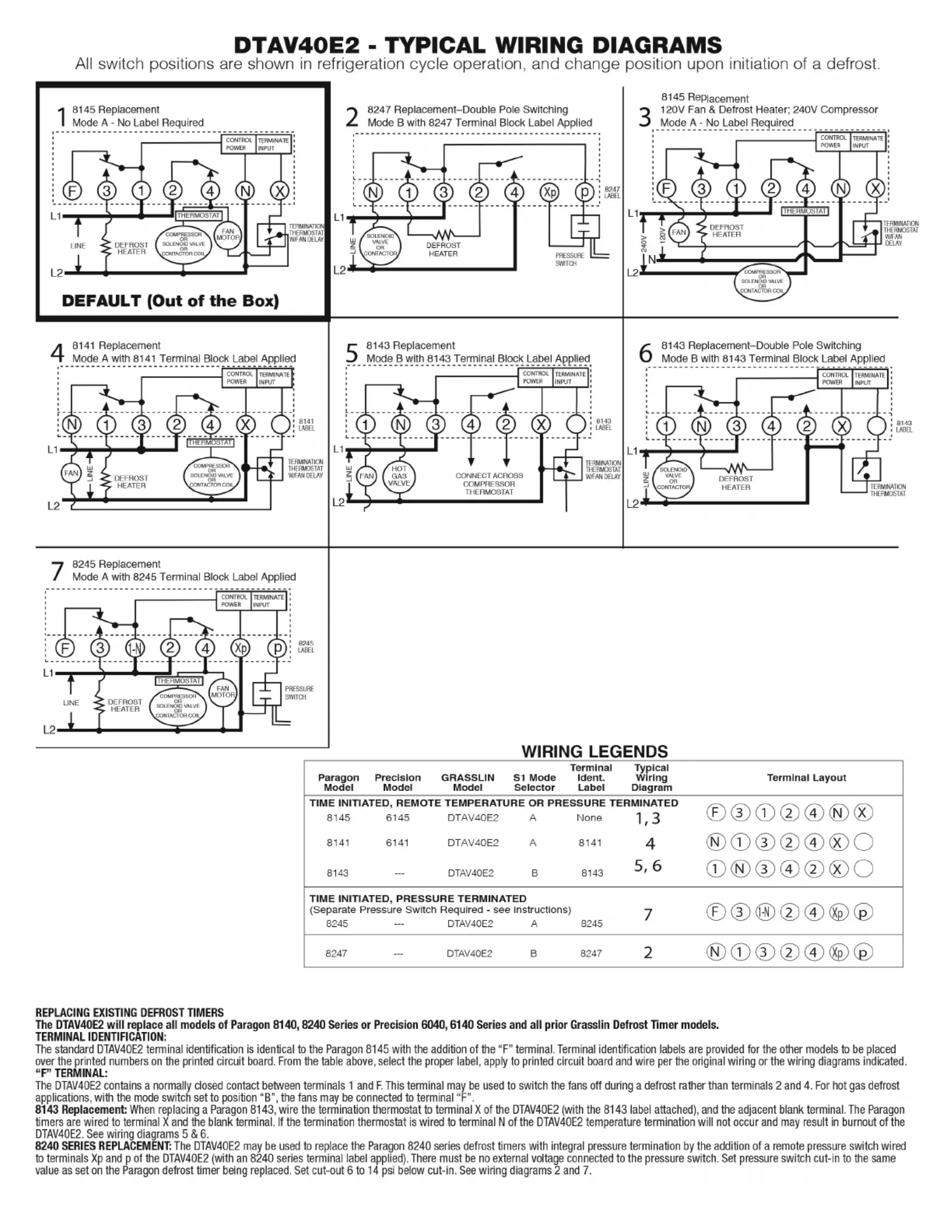

Mode Selection Wiring Diag.
TIME INITIATED, PRESSURE TERMINATED
(Separate Pressure Switch Required (see instructions)
TIME INITIATED, REMOTE TEMPERATURE OR
PRESSURE TERMINATED
Cross Ref.
DTAV40E2 replaces over 40 models.
Set Mode Selection (See S1 DIP Switch, table and instructions below).
UL TYPE 3R ENCLOSURE
BRACKET MOUNT
(Saleable item DT-B)
Type 3R Enclosure Type 3R Enclosure
Figure 1
SPECIFICATIONS:
Maximum Contact Switch Rating:
40A Resistive @ 120-240VAC
2HP @ 240VAC; 1HP @ 120VAC
WIRING CONNECTIONS:
Screw box lug terminals. Up to one #8 AWG Wire
ENVIRONMENTAL RATINGS:
OperatingTemperatureRange:-13˚Fto104˚F
(-25˚Cto40˚C)
Operating Humidity: 0 - 95% RH,
non-condensing
ELECTRICAL LIFE:
50,000OperationsatFullLoad
DIMENSIONS:
8.795"x6.631"x2.935"(HxWxD)
SHIPPING WEIGHT: 3 lbs.
AGENCY APPROVALS: UL LISTED
• Disconnect power at the circuit breaker(s) or disconnect switch(es) before installing or servicing.
• More than one circuit breaker or disconnect switch may be required to de-energize the equipment before
servicing.
• Installation and/or wiring must be in accordance with national and local electrical code requirements.
• For 40 amp loads, use #8 AWG wire, rated 90 C min.°
• Bonding between conduit connections is not automatic and must be provided as part of the installation.
• When replacing a timer with a metal bracket, replace the bracket with a non-metallic bracket. (Intermatic
Model DT-B is recommended).
• For outdoor locations, raintight, or wet location, conduit hubs that comply with requirements of UL514B
(standard for fittings for conduit and outlet boxes) are to be used.
WARNING Risk of Fire or Electric Shock
