Intermatic P1131 Käyttöohje

Lue alta 📖 käyttöohje suomeksi merkille Intermatic P1131 (4 sivua) kategoriassa Kytkin. Tämä opas oli hyödyllinen 2 henkilölle ja sai 4.5 tähden keskimäärin 2 käyttäjältä

Sivu 1/4

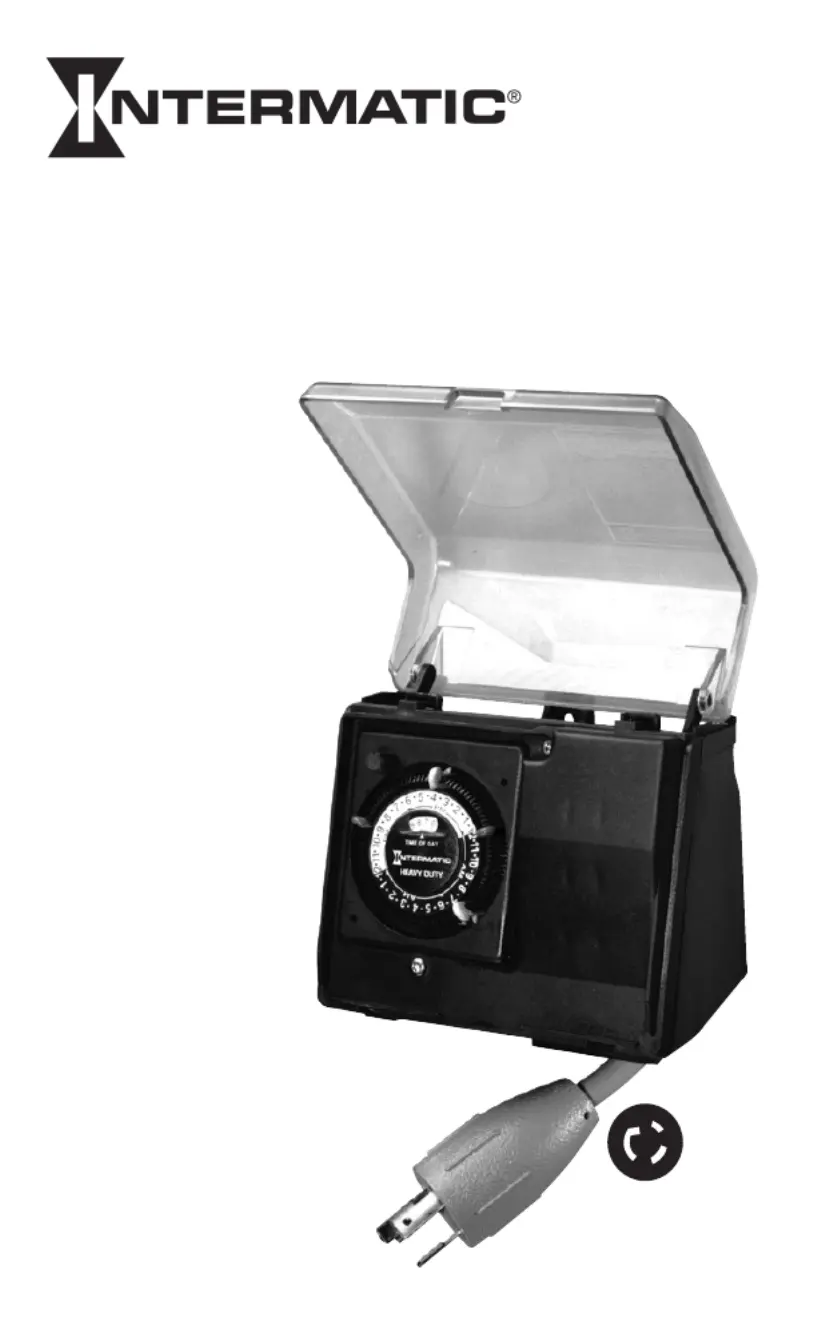

Portable Heavy Duty
Pool & Spa Timer
Model P1131
OWNER’S
MANUAL
Electrical Rating
20 amp (24 0 watt) resistive0
1 H.P. (16 FLA, 96 LRA) motor
120V 60 Hz
Two wire and Ground
Twist-lock Plug
and Receptacle
Congratulations
You have made the right choice in purchasing a Pool and Spa Timer
that provides convenience as well as energy savings and it is designed for
indoor or outdoor use.
SAVE THESE IMPORTANT SAFETY INSTRUCTIONS
• Do not permit children to operate the timer or pool/spa unless
they are closely supervised at all times.
• Install only on a GROUNDED 120VAC circuit protected by a
Ground Fault Circuit Interrupter.
• Test GROUND FAULT protection regularly. If it fails to reset, DO
NOT USE the pool or spa! Contact a qualified service technician.
• Always disconnect electricity before servicing this timer or
the equipment connected to it. THIS TIMER IS NOT TO BE
USED AS A POWER DISCONNECT.
• Timer must be installed vertically at least 3 ft. above ground
level and at least 5 Ft. away from edge of pool or Spa.
• Equipment connected to this timer should not exceed capacity
of timer.
• Use timer only for its intended use as described in this manual.
The protective cover should always be in place.
Troubleshooting Guide
Symptom Cause(s) Corrective Action
No power at • No power to timer Check circuit breaker in panel.
timer’s receptacle • Open GFCI Reset and test GFCI.
• Timer contacts open Turn timer to ON, check timer
setting and operation.
• Defective timer Replace timer.
Timer loses time • Power to timer is Check branch circuit that
not continuous timer is plugged in to.
• Defective timer Replace timer.
Timer’s receptacle No OFF trippers in dial Check timer operation.
is “hot” (energized) • Defective timer Replace timer.
at all times
WARNING Risk of Electric Shock
How to Set the Timer
1. Insert ON (green) and OFF
(red) trippers into dial at desired
ON and OFF times (Fig. 1). Be
sure trippers are firmly pressed
against dial surface and at least
one space is left between ON
and OFF trippers (Fig. 2).
2. Turn dial clockwise one or
more revolutions until correct
time of day is next to arrow in
center of dial (Fig. 3).
3. Plug pump into timer receptacle
and plug timer cord into outlet.
If timer is used outdoors, outlet
must be suitable for wet locations.
For Early ON or OFF Operation
Turn manual knob counter-clockwise to desired ON or OFF position.
Timer will follow next scheduled automatic operation.
Manual Knob ON Tripper (Green)
O F Tripper (Red)F
Extra trippers may
be stored on the
dial by placing
same color
trippers next to
each other.
Fig. 2
Fig. 3
Fig. 1
