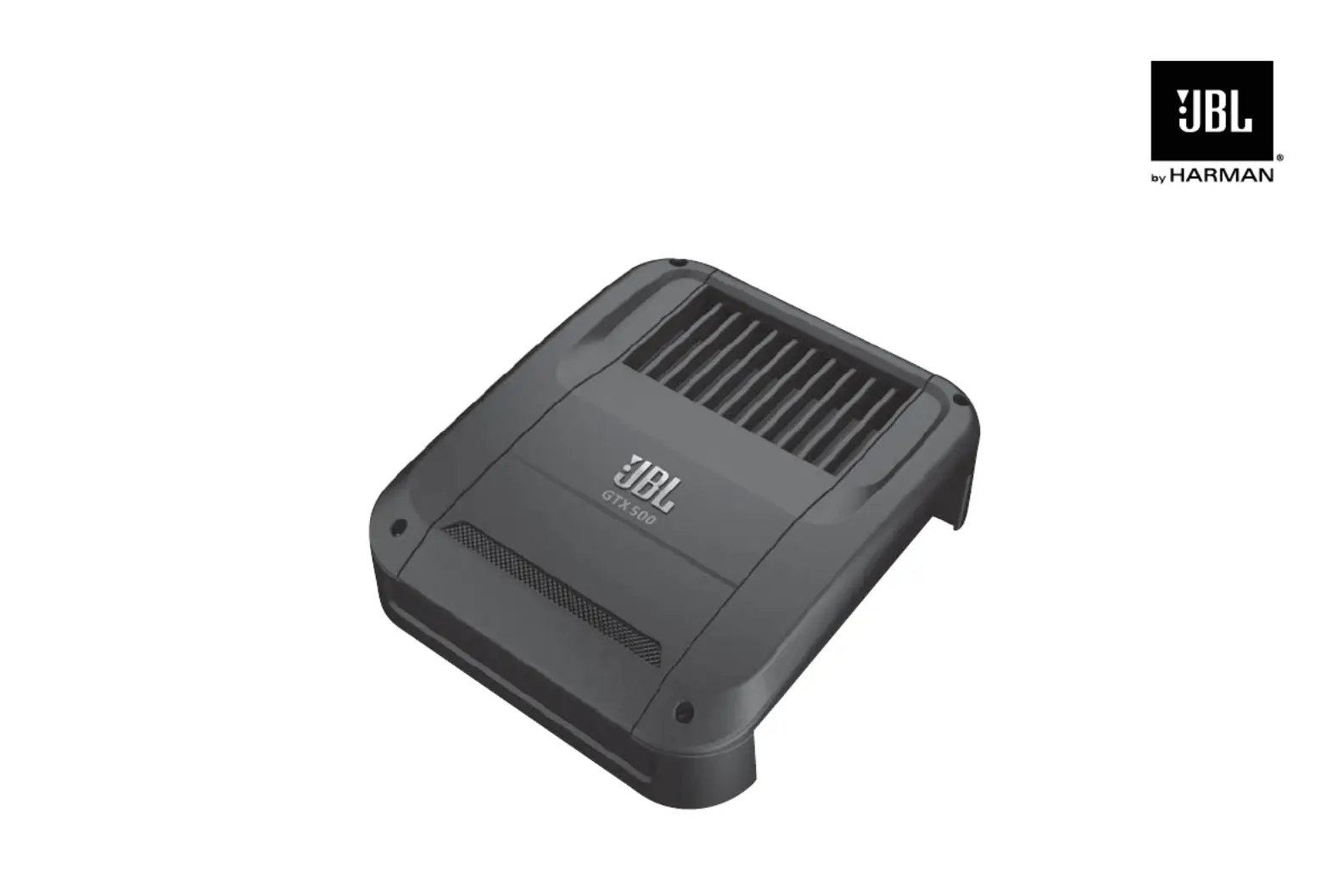

GTX500
subwoofer power amplifi er
OWNER'S MANUAL
2
2
2
2
2
INTRODUCTION
THANK YOU for purchasing the JBL® GTX500 amplifier. So we can better serve you should you require warranty service, please retain your original
sales receipt and register your amplifier online at www.jbl.com.

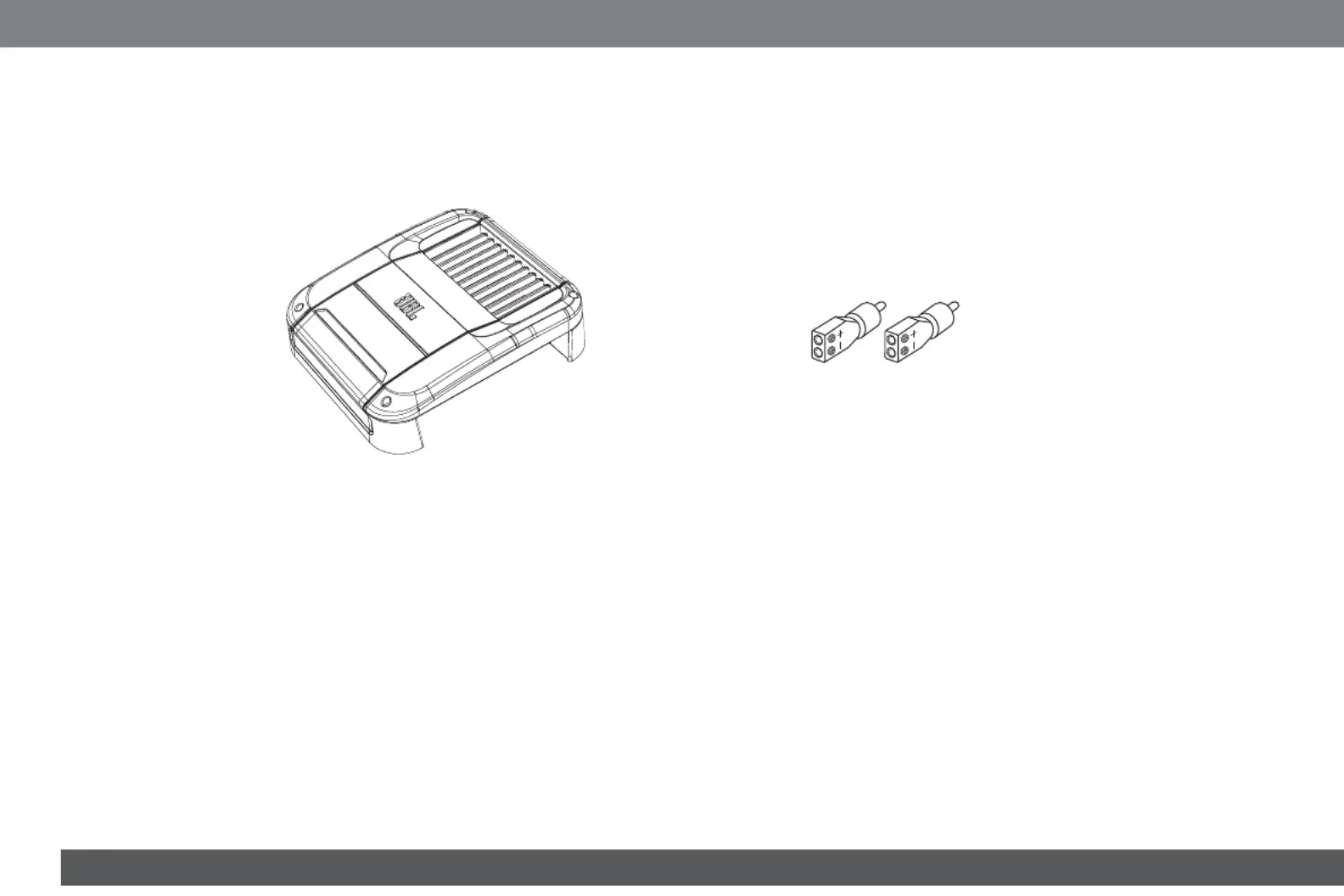

INCLUDED ITEMS
GTX500 Amplifier (x 1) Bare wire-to-RCA adapters (x 2)
LOCATION AND MOUNTING
Although these instructions explain how to install the GTX500 in a general sense, they do not show specific installation methods that may be
required for your particular vehicle. If you do not have the necessary tools or experience, do not attempt the installation yourself. Instead, please ask
your authorized JBL car audio dealer about professional installation.
INSTALLATION WARNINGS AND TIPS
IMPORTANT: Disconnect the vehicle’s negative (–) battery terminal before beginning the installation.
• Always wear protective eyewear when using tools.
• Check clearances on both sides of a planned mounting surface. Be sure that screws or wires will not puncture brake lines, fuel lines or wiring
harnesses, and that wire routing will not interfere with the safe operation of the vehicle.
• When making electrical connections, make sure they are secure and properly insulated.
• If you must replace any of the amplifier's fuses, be sure to use the same type of fuse and current rating as that of the original.
www.jbl.com
English
3
3
3
3
3
INSTALLATION LOCATION
Amplifiers need air circulation to stay cool. Select a location that provides enough air for the amp to cool itself.
• Suitable locations are under a seat (provided the amplifier doesn’t interfere with the seat adjustment mechanism), in the trunk, or in any other
location that provides enough cooling air.
• Do not mount the amplifier with the heatsink facing downward, as this interferes with the amplifier’s convection cooling.
• Mount the amplifier so that it will not be damaged by the feet of backseat passengers or shifting cargo in the trunk.
• Mount the amplifier so that it remains dry – never mount an amplifier outside the car or in the engine compartment.
MOUNTING THE AMPLIFIER
NOTE : You may find it more convenient to make
all of the connections to the amplifier before you
permanently mount it to the vehicle.

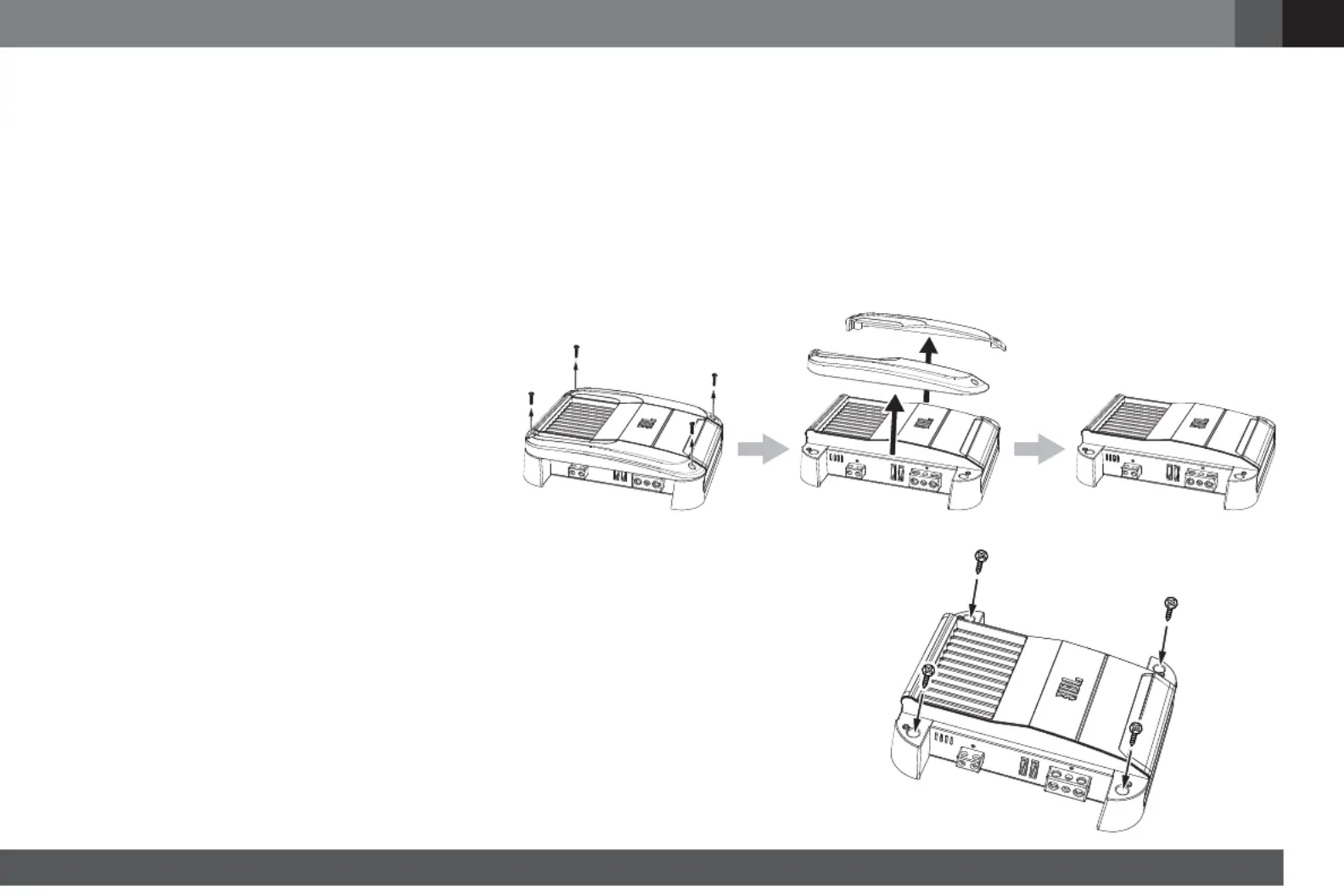

Before mounting the amplifier you must remove
the two end caps to expose the mounting holes
and the connections. Using a Phillips screwdriver,
remove the attachment screws and then the
end caps, as shown in the illustration. Put the
screws in a safe place, so you can use them to
reattach the end caps after you have made all the
connections to the amplifier.
NOTE: Before you permanently mount the amplifier, read Auto Turn-On Switch, on page 4, to
determine the setting of the switch, which is located on the amplifier’s bottom panel.
1. Select a suitable mounting location as described above.
2. Using the amplifier as a template, mark the locations of the mounting holes on the mounting
surface.
3. Drill pilot holes in the mounting surface.
4. Attach the amplifier to the mounting surface with four appropriate mounting screws of your
own choice. We suggest using #8 Phillips-head sheet metal screws. Make sure the amplifier
is mounted securely.
