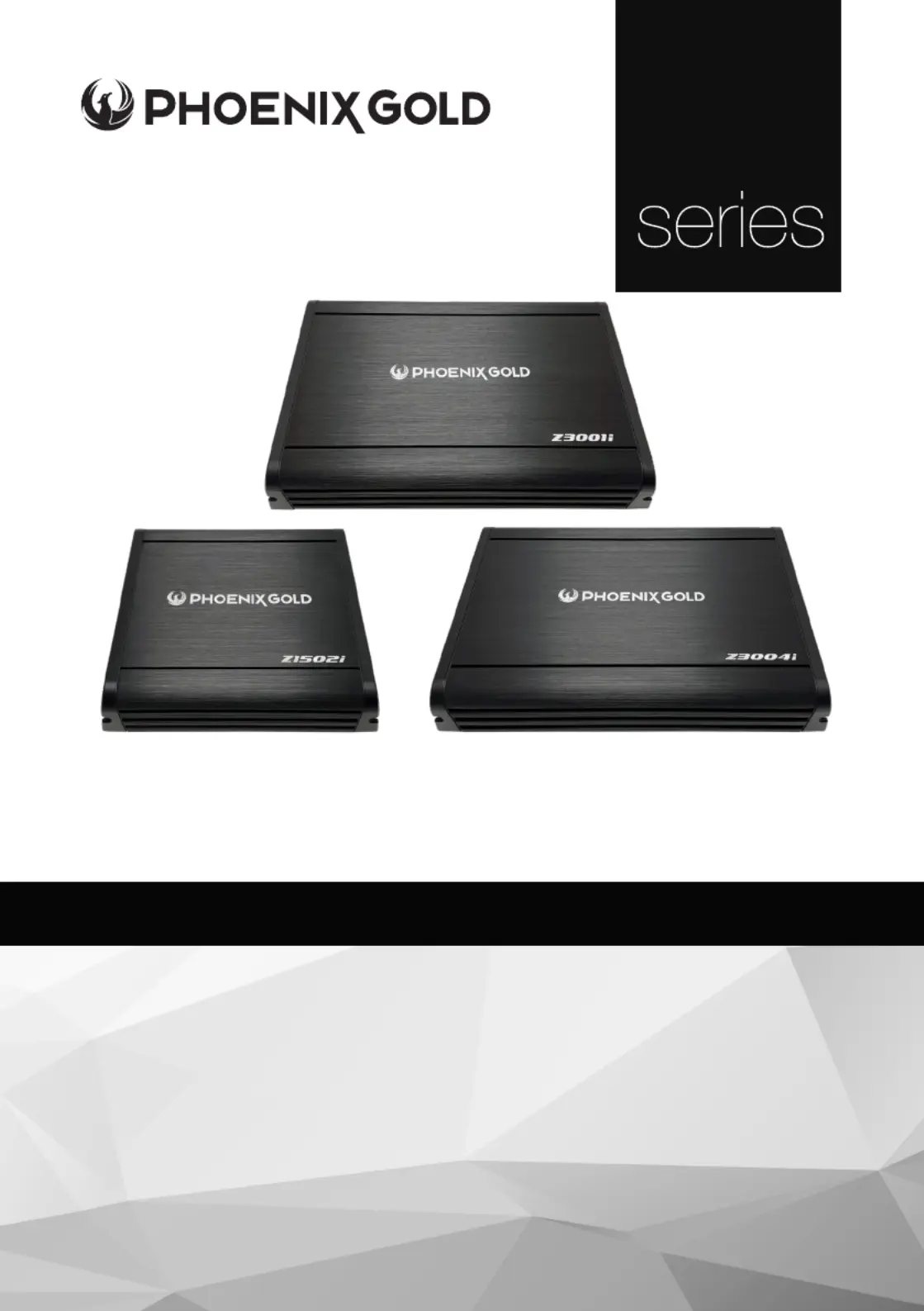

COMPACT, CLASS A/B Z-SERIES AMPLIFIERS

NEW AND IMPROVED

Model: Z1502i / Z3001i / Z3004i

• - compatible with aftermarket & original source unitsOEM Connection Ready

• - control the bass level with included ZRBC Remote Bass Ready (Z3001i only)

• - powers on the amp when audio signal is suppliedHigh Level Auto-Turn On

• Integrated Cooling Fan - regulates temperature for sustained performance

• - versatile connectivity to suit any vehicleHigh & Low Level Inputs

• - enables maximum current supplyHeavy Duty Connector Block

• - protection against thermal damage, 4-Way Protected Circuit

reversed power, speaker polarity and low voltage

SPECIFICATIONS

All specications subject to change without notice.

www.phoenixgold-eu.com

Z1502i / Z3001i / Z3004i - Z-Series Ampliers

Z1502i Z3001i Z3004i

Class Class A/B Class A/B Class A/B

Power (MAX) 400 Watts 600 Watts 600 Watts

Frequency

Response 20Hz - 20KHz 20Hz - 250Hz 20Hz - 20KHz

Dims (LxWxH(mm)) 184 x 160 x 48 254 x 160 x 48 254 x 160 x 48

RMS Power

Ratings

70W x 2 @ 4ohm

100W x 2 @ 2ohm

200W x 1 @ 4ohm

bridged

200W x 1 @ 4ohm

340W x 1 @ 2ohm

65W x 4 @ 4ohm

90W x 4 @ 2ohm

180W x 2 @ 4ohm

bridged

Signal to

Noise Ratio >96dB >96dB >96dB

High & Low Pass

Crossover 6dB per Octave 12dB per Octave 6dB per Octave

Subsonic Filter N/A 12dB per Octave N/A

Crossover

Range 50Hz - 400Hz 50Hz - 250Hz 50Hz - 400Hz

Subsonic

Crossover Range N/A 10Hz - 55Hz N/A

Bass Boost

@ 45Hz 0 to +18dB 0 to +12dB N/A

Low - High Level

Input Range 0.2V to 10V 0.2V to 10V 0.2V to 10V

Minimum Load

Impedance

2ohm stereo &

4ohm bridged 2ohm 2ohm stereo &

4ohm bridged

Note:

These are Class A/B ampliers. These ampliers can run very hot

whilst providing high sound quality.

Z1502i / Z3001i / Z3004i - Z-Series Ampliers

Installation Warnings

1. Ensure the +12V lead is disconnected from the battery before you

connect any new equipment

2. Ensure that the amplier mounting location and holes will not interfere

with the petrol tank, brake lines or electrical wiring.

3. Ensure the amplier is securely fastened to the vehicle to prevent the

amplier moving and causing damage in the event of an accident

4. Ensure all wiring is protected from sharp objects and from pinching or

crushing which could result in damage to the audio system

5. Ensure the mounting location has sufcient air ow around the

amplier. If the amplier is mounted in an enclosed space a 3” fan

with ducting should be used to assist with cooling.

6. Do not mount any amplier on a subwoofer enclosure as extended

exposure to vibration may cause damage to the amplier.

7. Ensure the minimum recommended gauge wire/cable or larger for all

amplier connections

8. Appropriate mounting is very important for prolonged life

expectancy of any amplier. Select a location that provides

protection from moisture. Keep in mind that an amplier should never

be mounted upside down. Upside down mounting will compromise

heat dissipation through the heat sink and could engage the thermal

protection circuit.
