Sivu 1/11

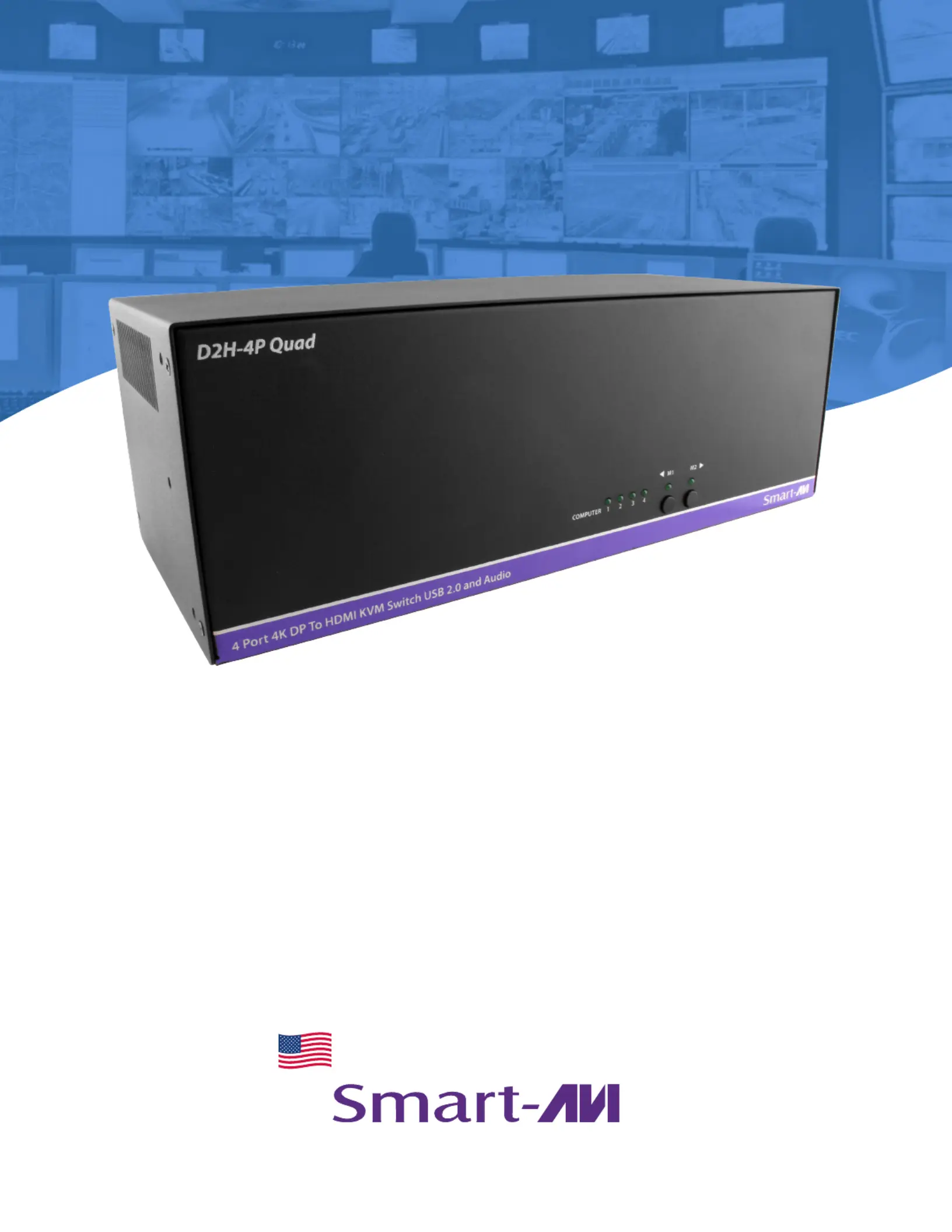

D2h-4p-quad
4-Port dual-head DisplayPort in, 2-Port HDMI out, 4K Ultra-HD KVM Switch with USB and Audio
USER MANUAL
Designed and Manufactured in the USA
1-800-284-2131
www.smartavi.com
4-Port Quad-Head DP in, 2-Port HDMI out, 4K Ultra-HD KVM Switch with USB and Audio 2
OVERVIEW
TECHNICAL SPECIFICATIONS___________________________________________________________________________
WHAT’S IN THE BOX?_____________________________________________________________________________________
FRONT AND BACK________________________________________________________________________________________
INSTALLATION____________________________________________________________________________________________
CONTROL_________________________________________________________________________________________________
DISABLE UNUSED PORTS________________________________________________________________________________
CUSTOM HOTKEY TRIGGERS____________________________________________________________________________
ESTABLISHING AN RS-232 CONNECTION______________________________________________________________
TROUBLESHOOTING_____________________________________________________________________________________
TECHNICAL SUPPORT____________________________________________________________________________________
LIMITED WARRANTY STATEMENT______________________________________________________________________
3
4
4
5
6
6
7
7-8
9
9
10
4-Port Quad-Head DP in, 2-Port HDMI out, 4K Ultra-HD KVM Switch with USB and Audio 3
Technical Specifications
VIDEO
Format DisplayPort 1.2, HDMI 1.4
Link Rate 5.4 Gbps
Input Interface (16) DisplayPort (female) Version 1.2
Output Interface (4) HDMI (female) Version 1.4
Resoluon Up to 4K (3840x2160 @30Hz)
Input Equalizaon Automac
Video Bandwidth Single-link 340MHz [10.2Gbps]
HDCP Compliant Yes
Input Cable Length Up to 20
Output Cable Length Up to 20
AUDIO
Input Interface (4) 3.5 mm Stereo Audio
Output Interface (1) 3.5 mm Stereo Audio
Impedance 600 Ohm
Frequency Response 20 Hz to 20 kHz
Nominal Level 0-1.0 V
Common Mode Rejecon at 60 dB
USB
Signal Type USB 2.0, 1.1, and 1.0 w/ internal hub
Input Interface (4) USB Type B (female)
Output Interface (2) USB Type A (female) for K/M emulaon; (2) for USB 2.0 Transparent
CONTROL
Front Panel Buons
RS-232 DB9 Female - 115200 N,8,1, No ow control
Hot Keys Via Keyboard, Select/Switch between Video & Audio sources
Emulaon Keyboard, Video and Mouse
OTHER
Power Adapter External 100-240 VAC/ 5VDC4A
Dimensions 4.5” H x 5.75” D x 12.75” W
Weight 5.75 lbs
Operang Temperature 32-131°F (0-55 °C)
Storage Temperature -4-185 °F (-20-85 °C)
Humidity Up to 95% (No Condensaon)
Emulaon Keyboard, Video and Mouse
