Smart-AVI DPN-4 Quad Käyttöohje
Lue alta 📖 käyttöohje suomeksi merkille Smart-AVI DPN-4 Quad (11 sivua) kategoriassa Kytkin. Tämä opas oli hyödyllinen 9 henkilölle ja sai 4.5 tähden keskimäärin 2 käyttäjältä
Sivu 1/11

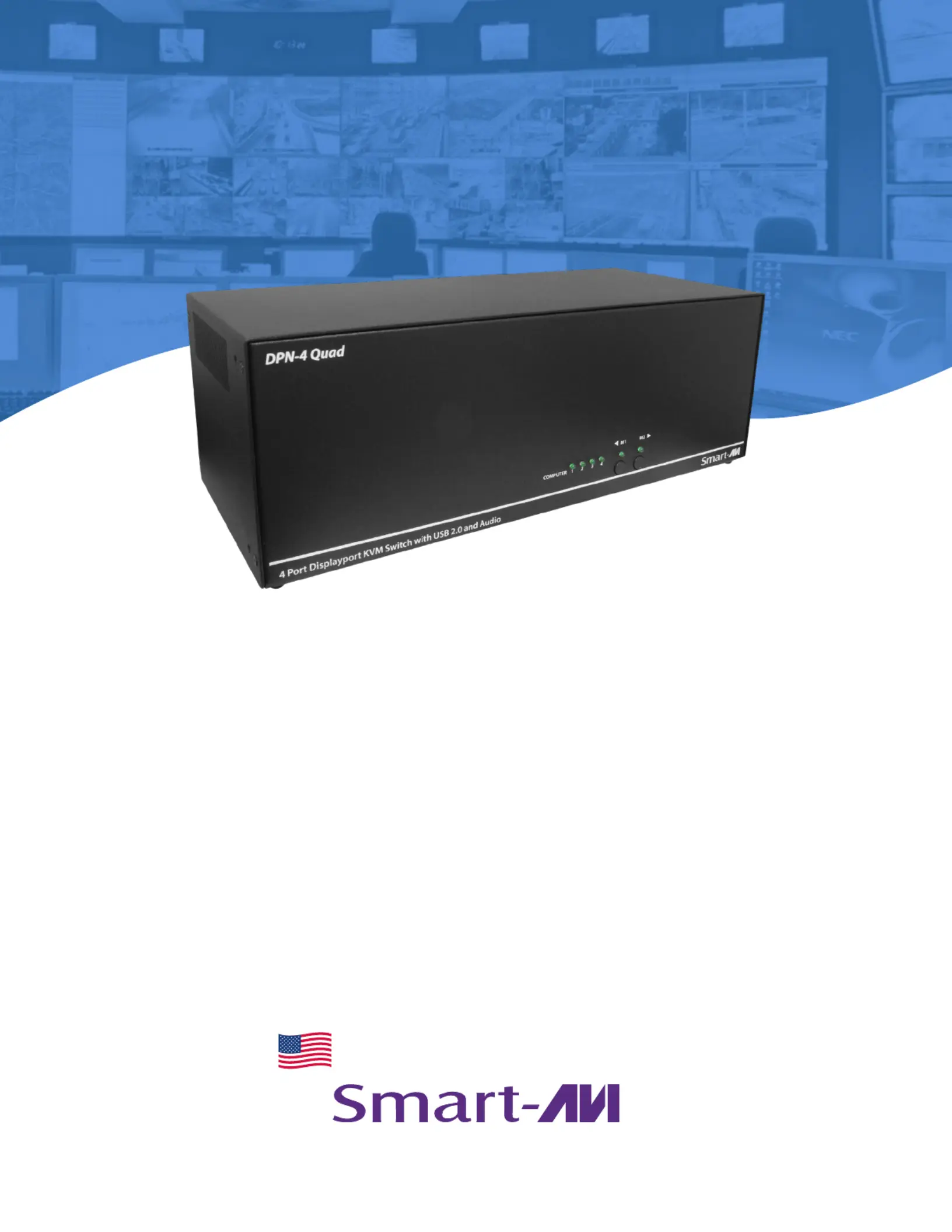

DPN-4QUAD
4-Port QUAD-Head Displayport KVM switch with USB 2.0 and Audio Sharing
USER MANUAL
Designed and Manufactured in the USA
1-800-284-2131
www.smartavi.com
4-Port Quad-Head Displayport KVM switch with USB 2.0 and Audio Sharing 2
OVERVIEW
TECHNICAL SPECIFICATIONS___________________________________________________________________________
WHAT’S IN THE BOX?_____________________________________________________________________________________
FRONT AND BACK________________________________________________________________________________________
INSTALLATION____________________________________________________________________________________________
CONTROL_________________________________________________________________________________________________
DISABLE UNUSED PORTS________________________________________________________________________________
CUSTOM HOTKEY TRIGGERS____________________________________________________________________________
ESTABLISHING AN RS-232 CONNECTION______________________________________________________________
TROUBLESHOOTING_____________________________________________________________________________________
TECHNICAL SUPPORT____________________________________________________________________________________
LIMITED WARRANTY STATEMENT______________________________________________________________________
3
4
4
5
6
6
7
7-8
9
9
10
4-Port Quad-Head Displayport KVM switch with USB 2.0 and Audio Sharing 3
Technical Specifications
VIDEO
Format DisplayPort 1.2
Maximum Pixel Clock 165 MHz
Input Interface (16) DisplayPort
Output Interface (4) DisplayPort
Resolution Up to 4K (3840x2160 @30Hz)
Input Equalization Automatic
Input Cable Length Up to 20 ft
Output Cable Length Up to 20 ft
Data Rate 1.65 Gbps per color
AUDIO
Input Interface (4) 3.5 mm Stereo Audio
Output Interface (1) 3.5 mm Stereo Audio
Impedance 600 Ohm
Frequency Response 20 Hz to 20 kHz
Nominal Level 0-1.0 V
Common Mode Rejection at 60 dB
USB
Signal Type USB 2.0, 1.1, and 1.0 w/ internal hub
Input Interface (4) USB Type B (female)
Output Interface (2) USB Type A (female) for K/M emulation; (2) for USB 2.0 Transparent
CONTROL
Front Panel Buttons, Select/Switch between Video & Audio sources and view the current selected
channel.
RS-232 DB9 Female - 115200 N,8,1, No ow control
Hot Keys Via Keyboard
OTHER
Power Adapter External 100-240 VAC/ 5VDC4A
Dimensions 4.5” H x 6” D x 12.75” W
Weight 5.6 lbs
Operating Temperature 32-131°F (0-55 °C)
Storage Temperature -4-185 °F (-20-85 °C)
Humidity Up to 95% (No Condensation)
Emulation Keyboard and Mouse only
Tuotetiedot
| Merkki: | Smart-AVI |
| Kategoria: | Kytkin |
| Malli: | DPN-4 Quad |
