Format DisplayPort 1.2
Link Rate 5.4 Gbps/lane
Input Interface (4) DisplayPort (female)
Output Interface (1) DisplayPort (female)
Resolution Up to 3840 x 2160 @60Hz
DDC FAUX transaction mode op-
tion over Aux channel
Input Equalization Automatic
Bandwidth Frequency 10.2 Gbps
TECHNICAL SPECIFICATIONS
USB
Signal Type USB 2.0, 1.1, and 1.0 w/
internal hub
Input Interface (4) USB Type B (female)
Output Interface (2) USB Type A (female) for
keyboard and mouse con-
nection only;
(2) for USB 2.0
Transparent
800.AVI.2131
Tel: (818) 503-6200
Fax: (818) 503-6208
11651 Vanowen St. North Hollywood, CA 91605
SmartAVI.com
Designed and Manufactured in the USA
OTHER
Power External 100-240 VAC/
5VDC4A @20W
Dimensions 12” W x 1.75” H x 6“ D
Weight 3.5 lbs
Approvals UL, CE, ROHS Compliant
Operating Temp. 23 to 95 °F (-5 to 35 °C)
Storage Temp. -4-185 °F (-20-85 °C)
Humidity Up to 95%
CONTROL
Front Panel Tactile Switches
RS-232 Via Control @ 9600 bps
Hotkeys Via Keyboard
Emulation Optional
PART NO. QTY DESCRIPTION
DPN-4P 1 4-Port DisplayPort KVM Switch
with USB 2.0 and Front Panel
Push Buttons.
PS5VDC4A 1 Power Supply
User Manual 1
WHAT’S IN THE BOX
4-Port DisplayPort 1.2 KVM Switch
with Full Keyboard and Mouse
Emulation and USB 2.0 Sharing
DPN-4P
User Manual
CONNECTING THE DPN-4P
1. Ensure that power is disconnected from DPN-4P.
2. Connect the DisplayPort cables and USB cables (male-A to male-B) from the computers to the respective ports
on the DPN-4P.
3. Optionally connect RS-232 for control functions.
4. Connect the USB keyboard and mouse to the two USB ports on the right .
Note: The 2 USB ports on the right are dedicated for keyboard and mouse emulation. The 2 on the left are for
other USB peripherals (flash drives, printers, etc.)
5. Connect the DisplayPort monitor to the connector on the DPN-4P. OUT
6.
Power on the DPN-4P.
CONTROLLING THE DPN-4P
Front Panel Control
To switch ports using the front panel, press the UP
button to navigate up and button for down. DOWN
RS-232 Control
Use a male-to-female serial cable to connect a com-
puter to the RS-232 port of the DPN-4P. Use termi-
nal client software such as the HyperTerminalHyperTerminalHyperTerminalHyperTerminal to
connect to the DPN-4P Make sure to use the stan-.
dard communication mode of 9600 bps, 8, N, 1, N.
This port can also be used for software upgrade.
Please refer to online manual for more details.
Hotkey Commands
The Hotkey command is a keyboard sequence used
to trigger an action on the DPN-4P through the use
of the keyboard connected on the USB port of the
DPN-4P. To activate the hotkey sequence, press the
CTRL key twice and then enter the desired hotkey
commands.
COMMANDS HOTKEYS RS-232 CONTROL
Switch all devices (KVM, USB 2.0, and Audio) [CTRL] [CTRL] mmmm [port #] [ENTER] //mmmm[port #]<CR>
Switch KVM onlyonlyonlyonly [CTRL] [CTRL] cccc [port #] [ENTER] //cccc[port #]<CR>
Reset [CTRL] [CTRL] r
rr
r [ENTER] //r
rr
r<CR>

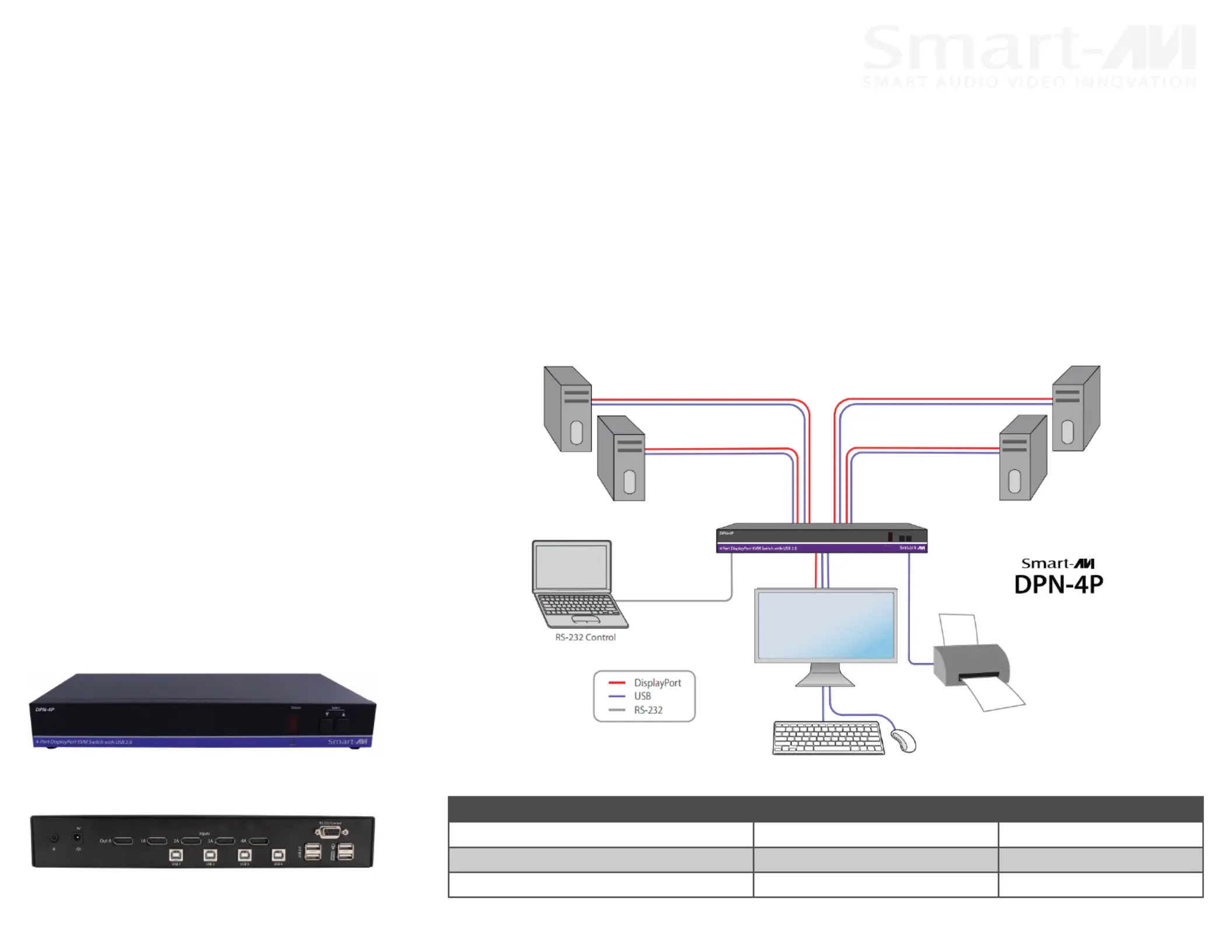

INSTALLATION DIAGRAM
DPN-4P FRONT
DPN-4P REAR
