Sivu 1/15

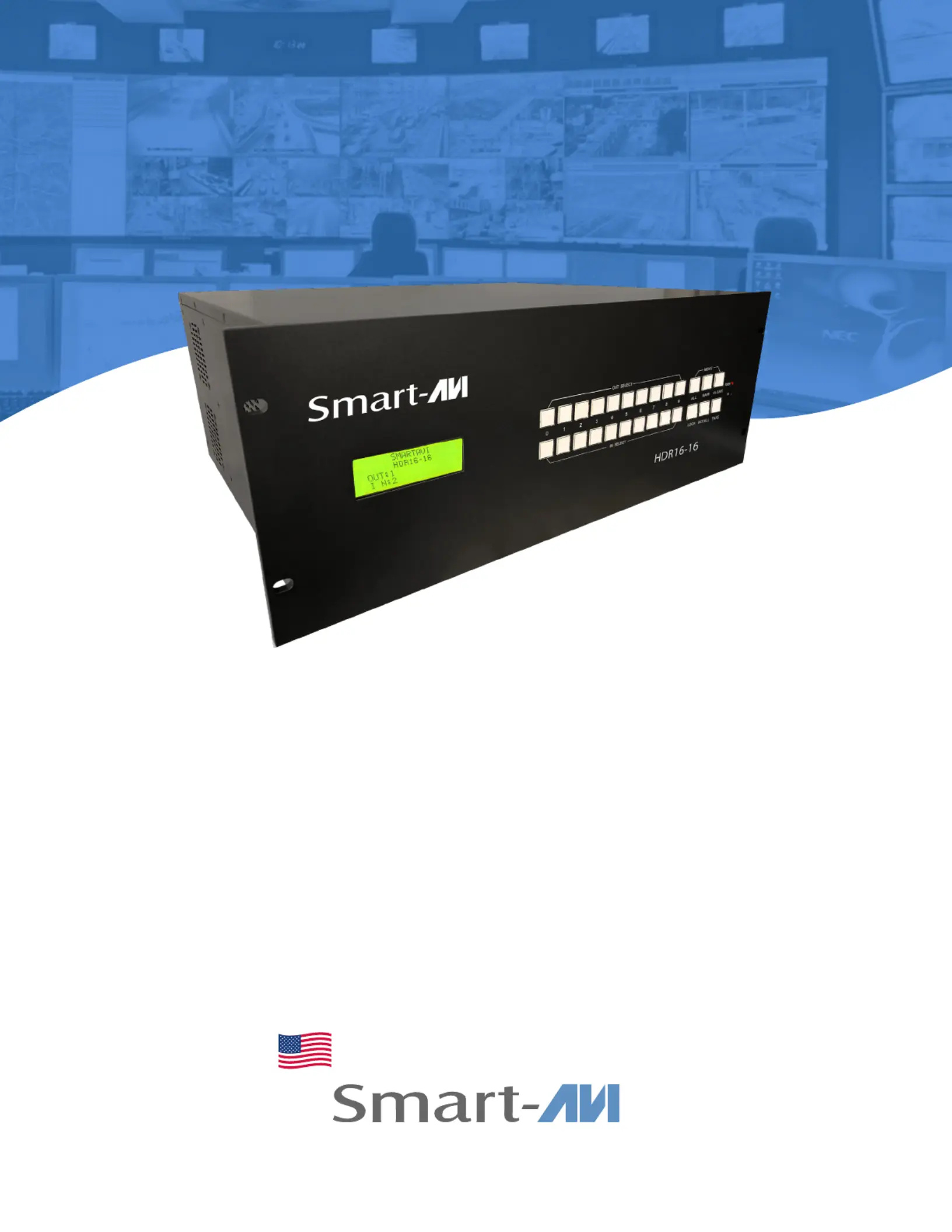

HDR16-16
Seamless Ultra High-Definition Dynamic Matrix
USER MANUAL
Designed and Manufactured in the USA
1-800-284-2131
www.smartavi.com
Seamless Ultra High-Denition Dynamic Matrix 2
OVERVIEW
TECHNICAL SPECIFICATIONS_______________________________________________________________________
WHAT’S IN THE BOX?_________________________________________________________________________________
FRONT AND BACK____________________________________________________________________________________
INTRODUCTION___________________________________________________________________________________________
FEATURES__________________________________________________________________________________________________
APPLICATION_____________________________________________________________________________________________
INSTALLATION____________________________________________________________________________________________
FRONT PANEL CONTROL_____________________________________________________________________________
HDR16-16 HDR APPLICATION GUIDE_______________________________________________________________
TROUBLESHOOTING__________________________________________________________________________________
TECHNICAL SUPPORT________________________________________________________________________________
LIMITED WARRANTY STATEMENT__________________________________________________________________
3
3
3
4
4
4
5
6
6-12
13
13
14
Seamless Ultra High-Denition Dynamic Matrix 3
Technical Specifications
VIDEO
Video Amplier Bandwidth 18 Gbps
Input Video Signal Video (TMDS) 0.4~1.0Vpp
Input DDC Signal 5 volts
Compliances HDMI 2.0, HDCP 2.2
Input Resolutions 3840 x 2160 @ 24 Hz / 25 Hz / 30 Hz / 50 Hz / 60 Hz
Output Resolutions 3840 x 2160 @ 24 Hz / 25 Hz / 30 Hz / 50 Hz / 60 Hz; 1080p @ 60 Hz
Video Type HDMI 2.0
Input Interface (16) HDMI 19-pin (female)
Output Interface (16) HDMI 19-pin (female)
AUDIO
Format Stereo
Input Interface (16) 3.5mm (female)
Output Interface (16) 3.5mm (female)
CONTROL
Front Panel Tacticle Switches
RS-232 DB9 connector, Baud Rate 9600
TCP/IP RJ-45, UDP telnet
OTHER
Power Supply 50/60Hz, 110-240 VAC
Consumption 100W
Dimensions 17” W x 7 1/8” H x 15” D
Weight 24.45 lbs
Operating Temperature 0°C~+40°C
Storage Humidity 20%~90%
What’s in the box?
front and back
PART NO. Q-TY DESCRIPTION
HDR16-16-S 1 16x16 4K/60Hz Matrix Switch
CCPWR06 2 Power supply cord
1User Manual
HDR16-16 Back Panel HDR16-16 Front Panel
