Smart-AVI HKM-02 Käyttöohje
Lue alta 📖 käyttöohje suomeksi merkille Smart-AVI HKM-02 (2 sivua) kategoriassa Kytkin. Tämä opas oli hyödyllinen 6 henkilölle ja sai 4.5 tähden keskimäärin 2 käyttäjältä
Sivu 1/2
2-Port Cross-platform
HDMI KVM
CONTROL 2 COMPUTERS,
PC OR MAC ON ONE DISPLAY
WITH USB KEYBOARD AND
MOUSE, AND STEREO AUDIO
Quick Start Guide
VIDEO
Format HDMI 1.3b [Deep Color, xvYcc color
space supported]
DVI Compliance Single-link DVI-D 1.1
HDCP Compliance 1.0/1.1
Video Bandwidth Single-link 340MHz [10.2Gbps]
Resolution 480i,480p,720i,720p,1080i,1080p
Input Interface (2) HDMI[7.1ch audio & video]
Output Interface (1) HDMI[7.1ch audio & video]
Connector Type A[19-pin female]
Maximum Distance 25 ft.
AUDIO
Frequency Response 20 Hz to 20 KHz
Impedance 600 ohm
Nominal Level 0-1.0 V
Common Mode Rejection at 60dB
Input Interface (2) 3.5 mm Stereo Audio
Output Interface (1) 3.5 mm Stereo Audio
USB
Signaling USB 1.1 and 1.0
Input Interface (2) USB Type B
Output Interface (4) USB Type A
CONTROL
Front Panel Tact Switch
OTHER
Power External 100-240 VAC/5VDC2A
@10W
Dimensions 5”W x 1.25”H x 2.875”D
Weight 0.8 lbs.
Approvals UL, CE, ROHS Compliant
Operating Temp. 32-131°F (0-55 °C)
Storage Temp. -4-185 °F (-20-85 °C)
Humidity Up to 95%
NOTICE
The information contained in this document is
subject to change without notice. SmartAVI makes
no warranty of any kind with regard to this material,
including but not limited to, implied warranties of
merchantability and tness for particular purpose.
SmartAVI will not be liable for errors contained
herein or for incidental or consequential damages in
connection with the furnishing, performance or use of
this material.
No part of this document may be photocopied,
reproduced, or translated into another language
without prior written consent from SmartAVI
Technologies, Inc.
800.AVI.2131, 702.800.0005
2455 W Cheyenne Ave, Suite 112
North Las Vegas, NV 89032
SmartAVI.com
TECHNICAL SPECIFICATION
HKM-02
WHAT’S IN THE BOX
PART NO. DESCRIPTIONQ-TY
HKM-02-S 1 2 Port KVM HDMI, USB,
Audio switch
PS5VD2A 1 PS5VD2A Power Supply
Quick Start Guide 1
OVERVIEW
The HKM-02 is a cross-platform KVM capable of sharing
a WUXGA Display, USB Keyboard and Mouse, and Stereo
Audio between two computers.
FEATURES
• Compatible with Mac, PC, Linux and Sun
• Supports High Denition HDMI
• Supports USB keyboard and mouse
• Balanced stereo audio output
• Front panel tactile switch with LED indicator
• Supports Auto-scan mode for simple discovery

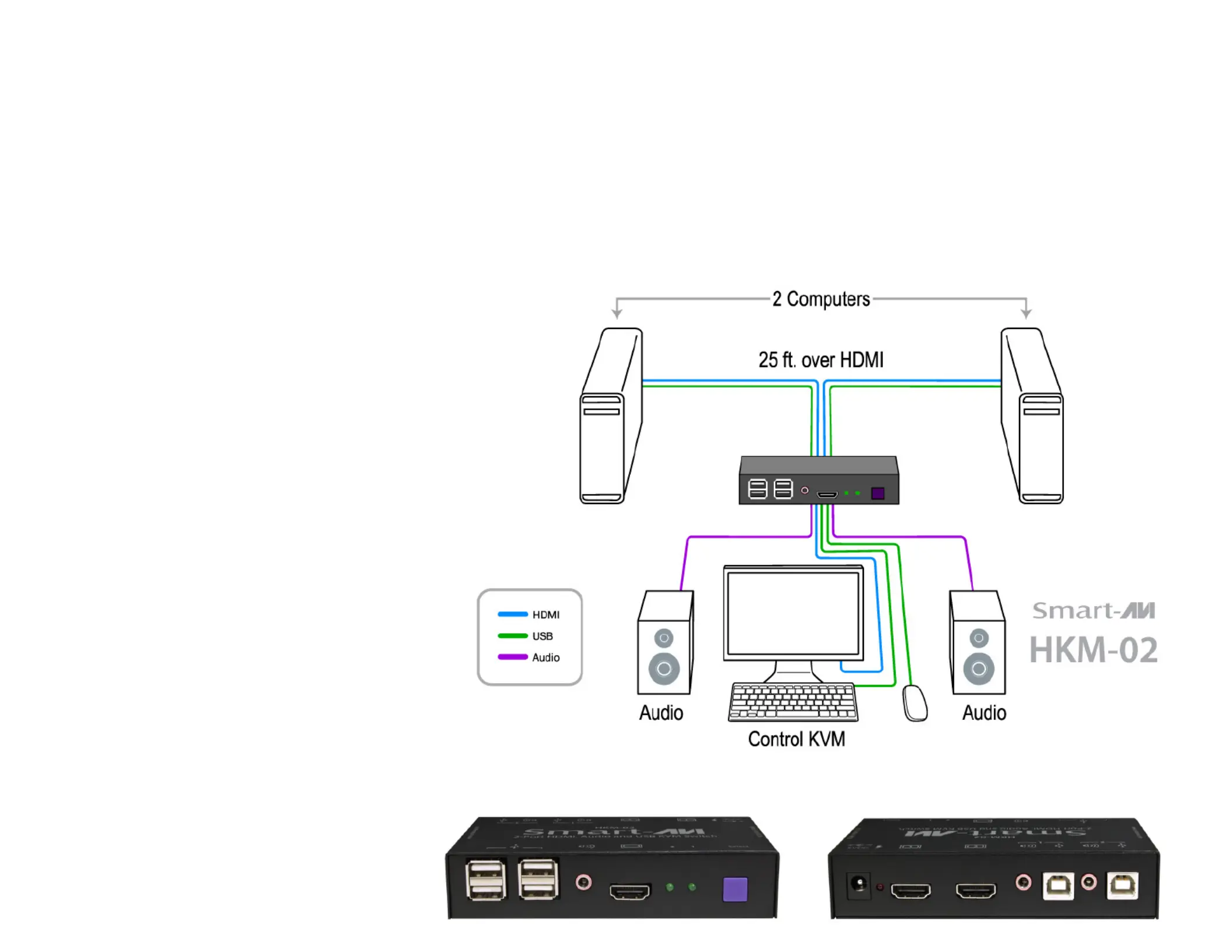

1. Turn off all computers and the display
2. Connect the HDMI extension cables, USB cables, and audio cables (not included) to the computers and to the “IN” ports
on the HKM-02
3. Connect the display to the “OUT” HDMI connector on the HKM-02
4. Connect USB mouse and keyboard to the “OUT” USB connector on the HKM-02
5. Connect speakers to the “OUT” audio connector on the HKM-02
6. Connect the power cord and power-on the HKM-02
7. Power on the computers, speakers and the display
8. Use the front panel buttons to select the desired input port
HKM-02 FRONT HKM-02 BACK
HARDWARE INSTALLATION
