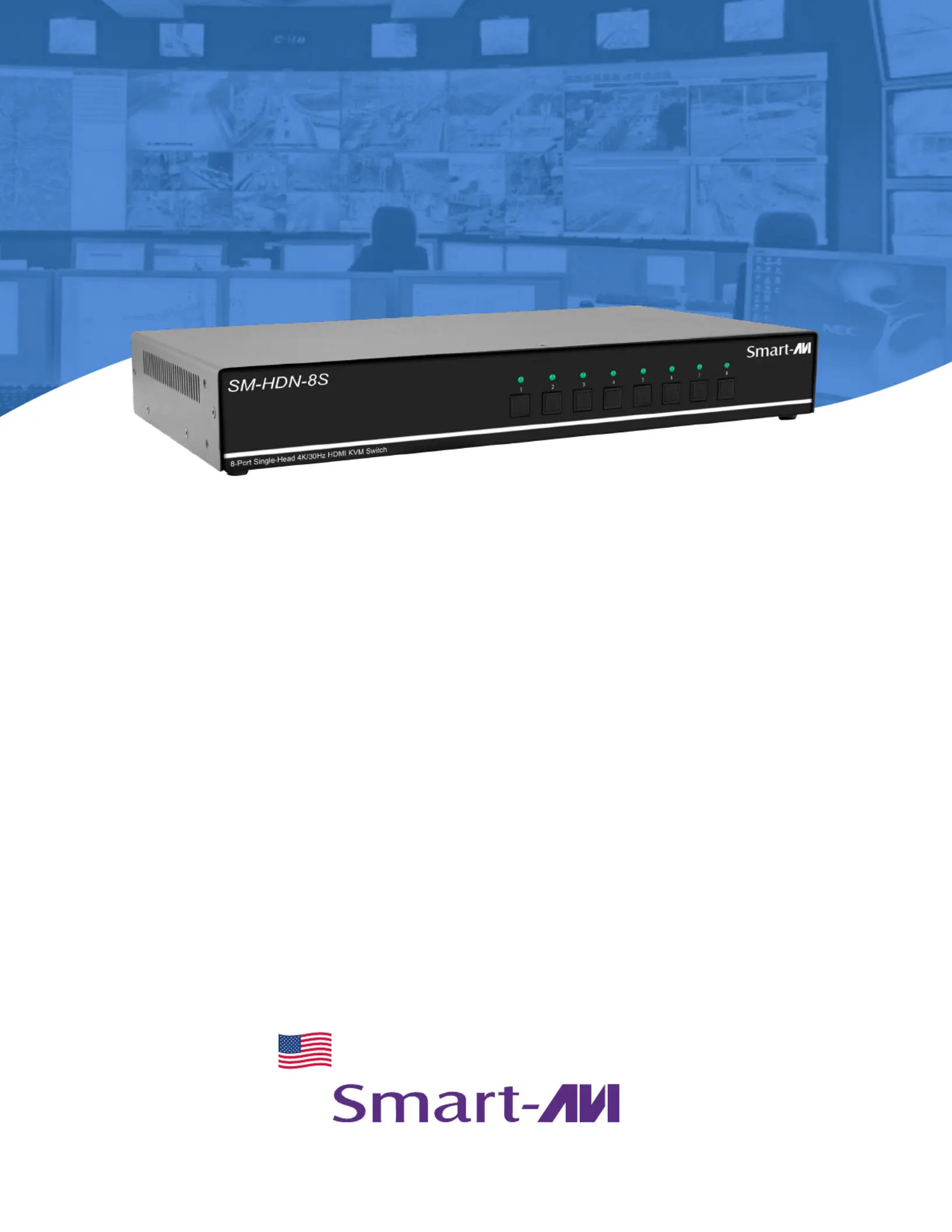

SM-HDN-8S
8-PORT HDMI KVM Switch with USB 2.0 Support
USER MANUAL
Designed and Manufactured in the USA
1-800-284-2131
www.smartavi.com
8-Port HDMI KVM Switch with USB 2.0 Support 2
OVERVIEW
TECHNICAL SPECIFICATIONS_________________________________________________________________
WHAT’S IN THE BOX?_________________________________________________________________________
FRONT AND BACK___________________________________________________________________________
INSTALLATION_______________________________________________________________________________
SYSTEM OPERATION_________________________________________________________________________
FRONT PANEL CONTROL_____________________________________________________________________
HOTKEY AND RS232 SERIAL CONTROL_______________________________________________________
CUSTOM HOTKEY TRIGGERS_________________________________________________________________
TROUBLESHOOTING_________________________________________________________________________
TECHNICAL SUPPORT________________________________________________________________________
LIMITED WARRANTY STATEMENT____________________________________________________________
3
4
4
5-6
7
7
7
8
9
9
10
8-Port HDMI KVM Switch with USB 2.0 Support 3
Technical Specifications
VIDEO
Format HDMI
Input Interface (8) HDMI 19-pin
Output Interface (1) HDMI 19-pin
Resolution Up to 4K (3840x2160 @ 30Hz)
DDC 5 volts p-p (TTL)
Input Equalization Automatic
Input Cable Length Up to 20 ft
Output Cable Length Up to 20 ft
AUDIO
Input Interface (8) 3.5 mm Stereo Audio
Output Interface (1) 3.5 mm Stereo Audio
Impedance 600 Ohm
Frequency Response 20 Hz to 20 kHz
Nominal Level 0-1.0 V
Common Mode Rejection at 60 dB
USB
Signal Type USB 2.0, 1.1, and 1.0 w/ internal hub
Input Interface (8) USB Type B
Output Interface (2) USB 1.1 Type A for KVM Devices; (2) USB 2.0 Type A Transparent
CONTROL
Front Panel Push Buttons with LED Indicators
RS-232 DB9 Female - 115200 N,8,1, No ow control
Hot Keys Via Keyboard
OTHER
Power Adapter External 100-240 VAC/12VDC3A @ 24W
Approvals UL, CE, ROHS Compliant
Operating Temperature +32 to +104°F (0 to +40°C)
Storage Temperature -4 to 140°F (-20 to +60°C)
Humidity Up to 80% (No Condensation)
Emulation Keyboard and Mouse
