Vimar 19049.L Käyttöohje

Vimar Sähköpistoke 19049.L

Lue alta 📖 käyttöohje suomeksi merkille Vimar 19049.L (2 sivua) kategoriassa Sähköpistoke. Tämä opas oli hyödyllinen 2 henkilölle ja sai 4.5 tähden keskimäärin 2 käyttäjältä

Lataa PDF

Sivu 1/2

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400286C0 02 2111

EIKON

20049.L

20049

ARKE’

19049.L

19049

PLANA

14049.L

14049

Unità di connessione 13 A 250 V~ con interruttore 2P,

uscita per cavo, fusibile di protezione, completa di sup-

porto per installazione in scatole quadrate BS, da com-

pletare con placca 3 moduli BS.

Eikon 20049.L - Arké 19049.L - Plana 14019.L: spia lumi-

nosa fornita.

Eikon 20049 - Arké 19049 - Plana 14049: spia luminosa

non fornita.

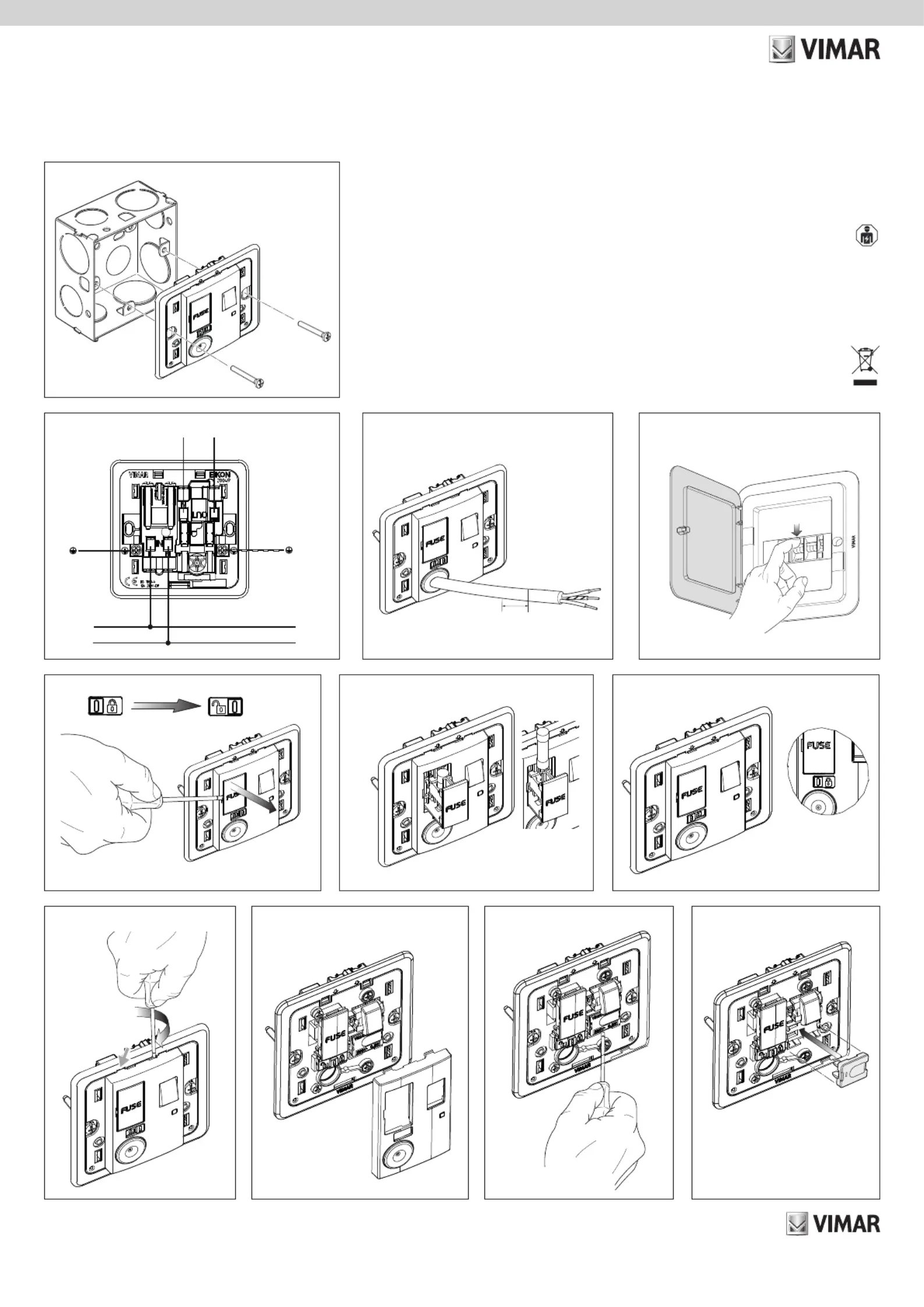

• Per sostituire o per inserire la spia luminosa (00930), proce-

dere come illustrato nelle fig. 8, 9, 10 e 11.

• Per sostituire o per inserire il fusibile, procedere come illu-

strato nelle fig. 4, 5, 6 e 7.

• I morsetti sono adatti a conduttori rigidi o flessibili (3x2,5

mm², 3x4 mm², 2x6 mm²).

• Diametro del foro: max 11 mm.

• L’unità di connessione va installata su scatola BS4662 con

profondità 25 mm.

REGOLE DI INSTALLAZIONE.

• L’installazione deve essere effettuata da personale qualificato

con l’osservanza delle disposizioni regolanti l’installazione

del materiale elettrico in vigore nel paese dove i prodotti

sono installati.

• Prima di operare sull’impianto togliere la tensione agendo

sull’interruttore generale (fig. 4).

CONFORMITÀ NORMATIVA.

Direttiva BT. Direttiva RoHS. Norme BS , EN 50581.1363-4

Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto

potrebbe contenere tracce di piombo.

Connection unit 13 A 250 V~ with 2P switch, cable outlet,

protection fuse, complete with built-in mounting frame

for installation in square BS boxes, to be completed with

3-module BS cover plate.

Eikon 20049.L - Arké 19049.L - Plana 14019.L: indicator

unit supplied.

Eikon 20049 - Arké 19049 - Plana 14049: indicator unit not

supplied.

• To replace or insert the indicator unit (00930), proceed as

illustrated in figures 8, 9, 10 e 11.

• To replace or insert the fuse, proceed as illustrated in fig.

4, 5, 6 and 7.

• Each terminal is suitable for rigid or flexible conductors

(3x2,5 mm², 3x4 mm², 2x6 mm²).

• Hole diameter: max 11 mm.

• Suitable for BS4662 1-GANG MOUNTING BOX with 25

mm depth.

INSTALLATION RULES.

• Installation should be carried out by qualified personnel

in compliance with the current regulations regarding the

installation of electrical equipment in the country where the

products are installed.

• Disconnect the mains acting on the main switch before

operating on the system (fig. 4).

CONFORMITY.

LV Directive. RoHS Directive. Standards BS , EN 50581.1363-4

REACH (EU) Regulation no. 1907/2006 – Art.33. The product

may contain traces of lead.

Unité de connexion 13 A 250 V~ avec interrupteur 2P, sor-

tie pour câble, fusible de protection, avec support incor-

poré pour installation en boîtes carrées BS, à compléter

avec la plaque 3 modules BS.

Eikon 20049.L - Arké 19049.L - Plana 14019.L: voyant

lumineux fourni.

Eikon 20049 - Arké 19049 - Plana 14049: voyant lumineux

non fourni.

• Pour remplacer ou pour insérer le voyant lumineux (00930),

procéder comme illustré sur les figures 8, 9, 10 et 11.

• Pour remplacer ou pour insérer le fusible, procéder comme

illustré sur les fig. 4, 5, 6 et 7.

• Les bornes sont adaptées pour des conducteurs rigides ou

flexibles (3x2, 5 mm², 3x4 mm², 2x6 mm²).

• Diamètre du trou: max 11 mm.

• L’unité de connexion doit être installé sur une boîte avec une

profondeur de 25 mm BS4662.

RÈGLES D’INSTALLATION.

• L’installation doit être confiée à des personnel qualifiés et

exécutée conformément aux dispositions qui régissent

l’installation du matériel électrique en vigueur dans le pays

concerné.

• Couper l’alimentation en agissant sur l’interrupteur général

avant d’intervenir sur l’installation (fig. 4).

CONFORMITÉ AUX NORMES.

Directive BT. Directive RoHS. Normes , EN 50581.1363-4

Règlement REACH (EU) n° 1907/2006 – art.33. Le produit

pourrait contenir des traces de plomb.

Unidad de conexión de 13 A 250 V~ con interruptor 2P,

salida para cable y fusible de protección, con soporte

incorporado para la instalación en cajas cuadradas BS,

por completar con placa de 3 módulos BS.

Eikon 20049.L - Arké 19049.L - Plana 14019.L: testigo

luminoso suministrado de serie.

Eikon 20049 - Arké 19049 - Plana 14049: testigo luminoso

no suministrado de serie.

• Para sustituir o montar el testigo luminoso (00930), proceder

de la manera ilustrada en las figuras 8, 9, 10 y 11.

• Para montar o sustituir el fusible, proceder de la manera

ilustrada en las figs. 4, 5, 6 y 7.

• Los terminales son adecuadas para conductores rígidos o

flexibles (3x2, 5 mm², 3x4 mm², 2x6 mm²).

• Diámetro del cable: max 11 mm.

• La unidad de conexión debe estar instalada en una caja con

una profundidad de 25 mm BS4662.

NORMAS DE INSTALACIÓN.

• La instalación debe ser realizada por personal cualificado cum-

pliendo con las disposiciones en vigor que regulan el montaje

del material eléctrico en el país donde se instalen los productos.

• Antes de realizar cualquier conexión, cortar la alimentación

de corriente mediante el interruptor general (fig. 4).

CONFORMIDAD NORMATIVA.

Directiva BT. Directiva RoHS. Normas BS , EN 50581.1363-4

Reglamento REACH (UE) n. 1907/2006 – art.33. El producto

puede contener trazas de plomo.

Anschlusseinheit 13 A 250 V~ mit 2-poligem Schalter,

Kabelausgang, Schmelzsicherung, mit Einbaurahmen

für die Installation in quadratischen BS-Gehäusen, zur

Ergänzung mit Abdeckrahmen für 3 BS-Module.

Eikon 20049.L - Arké 19049.L - Plana 14019.L: Kontrolllampe

im Lieferumfang enthalten.

Eikon 20049 - Arké 19049 - Plana 14049: Kontrolllampe

nicht im Lieferumfang enthalten.

• Zum Auswechseln oder Einsetzen der Kontrolllampe (00930)

vorgehen wie auf den Abbildungen 8, 9, 10 und 11 dargestellt.

• Zum Auswechseln bzw. Einsetzen der Schmelzsicherung

vorgehen wie auf den Abbildungen 4, 5, 6 und 7 dargestellt.

• Die Klemmen sind für starre oder flexible Leiter

(3x2,5mm²,3x4mm²,2x6 mm²).

• Lochdurchmesser: max 11 mm.

• Die Anschlusseinheit sollte BS4662 installiert werden auf

einem Feld mit einer Tiefe von 25 mm Jahren.

INSTALLATIONSVORSCHRIFTEN.

• Die Installation muss durch Fachpersonal gemäß den im

Anwendungsland des Geräts geltenden Vorschriften zur

Installation elektrischen Materials erfolgen.

• Vor der Arbeit auf den Abbau der Spannungen, die auf das

Haupt (Abb. 4).

NORMKONFORMITÄT.

Richtlinie BT. Richtlinie RoHS. Normen , EN 50581.BS 1363-4

REACH-Verordnung (EG) Nr. 1907/2006 – Art.33. Das

Erzeugnis kann Spuren von Blei enthalten.

Μονάδα σύνδεσης 13 A 250 V~ με διακόπτη 2P, έξοδο

για καλώδιο, ασφάλεια προστασίας, με στήριγμα για

εγκατάσταση σε τετράγωνα κουτιά BS, συμπληρώνεται

με πλάκα 3 μονάδων BS.

Eikon 20049.L - Arké 19049.L - Plana 14019.L: ενδεικτική

λυχνία παρέχεται.

Eikon 20049 - Arké 19049 - Plana 14049: ενδεικτική λυχνία

δεν παρέχεται.

• Για να αντικαταστήσετε ή να τοποθετήσετε την ενδεικτική

λυχνία (00930), ακολουθήστε τη διαδικασία που φαίνεται στις

εικόνες 8, 9, 10 και 11.

• Για να αντικαταστήσετε ή για να τοποθετήσετε την ασφάλεια,

ακολουθήστε τη διαδικασία που παρουσιάζεται στις εικόνες

4, 5, 6 και 7.

• Οι τερματικοί σταθμοί είναι κατάλληλα για άκαμπτων ή

εύκαμπτων αγωγών (3x2, 5 mm², 3x4 mm², 2x6 mm²).

• Διάμετρος της τρύπας: max 11 mm.

• Η μονάδα σύνδεσης θα πρέπει να εγκατασταθεί σε ένα

πλαίσιο με ένα βάθος 25 mm BS4662.

ΚΑΝΟΝΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ.

• Η εγκατάσταση πρέπει να πραγματοποιείται από εξειδικευμένο

προσωπικό σύμφωνα με τους κανονισμούς που διέπουν την

εγκατάσταση του ηλεκτρολογικού εξοπλισμού και ισχύουν στη

χώρα όπου εγκαθίστανται τα προϊόντα.

• Πριν από την εργασία για την άρση της έντασης που ενεργούν

για τα (εικ. 4).

ΣΥΜΜΟΡΦΩΣΗ ΠΡΟΔΙΑΓΡΑΦΩΝ.

Οδηγία ΧΤ. Οδηγία RoHS. Πρότυπα BS 1363-4, EN 50581.

Κανονισμός REACh (ΕΕ) αρ. 1907/2006 – Άρθρο 33. Το προϊόν

μπορεί να περιέχει ίχνη μολύβδου.

RAEE - Informazione agli utilizzatori

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua

confezione indica che il prodotto alla ﬁne della propria vita utile deve essere

raccolto separatamente dagli altri riﬁuti. L’utente dovrà, pertanto, conferire

l’apparecchiatura giunta a ﬁne vita agli idonei centri comunali di raccolta

differenziata dei riﬁuti elettrotecnici ed elettronici. In alternativa alla gestione

autonoma, è possibile consegnare gratuitamente l’apparecchiatura che si

desidera smaltire al distributore, al momento dell’acquisto di una nuova ap-

parecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici

con superﬁcie di vendita di almeno 400 m

2 è inoltre possibile consegnare

gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire

con dimensioni inferiori a 25 cm. L’adeguata raccolta differenziata per l’av-

vio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento

e allo smaltimento ambientalmente compatibile contribuisce ad evitare pos-

sibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o

riciclo dei materiali di cui è composta l’apparecchiatura.

WEEE - Information for users

If the crossed-out bin symbol appears on the equipment or packaging, this

means the product must not be included with other general waste at the

end of its working life. The user must take the worn product to a sorted wa-

ste center, or return it to the retailer when purchasing a new one. Products

for disposal can be consigned free of charge (without any new purchase

obligation) to retailers with a sales area of at least 400 m

2, if they measure

less than 25 cm. An efﬁcient sorted waste collection for the environmentally

friendly disposal of the used device, or its subsequent recycling, helps avoid

the potential negative effects on the environment and people’s health, and

encourages the re-use and/or recycling of the construction materials.

DEEE - Informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l’appareil ou l’em-

ballage, indique que le produit en ﬁn de vie doit être collecté séparément

des autres déchets. Au terme de la durée de vie du produit, l’utilisateur

devra se charger de le remettre à un centre de collecte séparée ou bien au

revendeur lors de l’achat d’un nouveau produit. Il est possible de remettre

gratuitement, sans obligation d’achat, les produits à éliminer de dimensions

inférieures à 25 cm aux revendeurs dont la surface de vente est d’au moins

400 m2. La collecte séparée appropriée pour l’envoi successif de l’appareil

en ﬁn de vie au recyclage, au traitement et à l’élimination dans le respect de

l’environnement contribue à éviter les effets négatifs sur l’environnement et

sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont

l’appareil est composé.

RAEE - Información para los usuarios

El símbolo del contenedor tachado, cuando se indica en el aparato o en el

envase, indica que el producto, al ﬁnal de su vida útil, se debe recoger sepa-

rado de los demás residuos. Al ﬁnal del uso, el usuario deberá encargarse de

llevar el producto a un centro de recogida selectiva adecuado o devolvérselo

al vendedor con ocasión de la compra de un nuevo producto. En las tiendas

con una superﬁcie de venta de al menos 400 m

, es posible entregar gra-

tuitamente, sin obligación de compra, los productos que se deben eliminar

con unas dimensiones inferiores a 25 cm. La recogida selectiva adecuada

para proceder posteriormente al reciclaje, al tratamiento y a la eliminación del

aparato de manera compatible con el medio ambiente contribuye a evitar po-

sibles efectos negativos en el medio ambiente y en la salud y favorece la reu-

tilización y/o el reciclaje de los materiales de los que se compone el aparato.

Elektro- und Elektronik-Altgeräte - Informationen für die Nutzer

Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder sei-

ner Verpackung weist darauf hin, dass das Produkt am Ende seiner

Nutzungsdauer getrennt von den anderen Abfällen zu entsorgen ist. Nach

Ende der Nutzungsdauer obliegt es dem Nutzer, das Produkt in einer geei-

gneten Sammelstelle für getrennte Müllentsorgung zu deponieren oder es

dem Händler bei Ankauf eines neuen Produkts zu übergeben. Bei Händlern

mit einer Verkaufsﬂäche von mindestens 400 m

2 können zu entsorgende

Produkte mit Abmessungen unter 25 cm kostenlos und ohne Kaufzwang

abgegeben werden. Die angemessene Mülltrennung für das dem Recycling,

der Behandlung und der umweltverträglichen Entsorgung zugeführten

Gerätes trägt dazu bei, mögliche negative Auswirkungen auf die Umwelt

und die Gesundheit zu vermeiden und begünstigt den Wiedereinsatz und/

oder das Recyceln der Materialien, aus denen das Gerat besteht.

ΑΗΗΕ - Ενημέρωση των χρηστών

Το σύμβολο διαγραμμένου κάδου απορριμμάτων, όπου υπάρχει

επάνω στη συσκευή ή στη συσκευασία της, υποδεικνύει ότι το προϊόν

στο τέλος της διάρκειας ζωής του πρέπει να συλλέγεται χωριστά από

τα υπόλοιπα απορρίμματα. Στο τέλος της χρήσης, ο χρήστης πρέπει

να αναλάβει να παραδώσει το προϊόν σε ένα κατάλληλο κέντρο

διαφοροποιημένης συλλογής ή να το παραδώσει στον αντιπρόσωπο

κατά την αγορά ενός νέου προϊόντος. Σε καταστήματα πώλησης

με επιφάνεια πωλήσεων τουλάχιστον 400 m

2 μπορεί να παραδοθεί

δωρεάν, χωρίς καμία υποχρέωση για αγορά άλλων προϊόντων, τα

προϊόντα για διάθεση, με διαστάσεις μικρότερες από 25 cm. Η επαρκής

διαφοροποιημένη συλλογή, προκειμένου να ξεκινήσει η επόμενη

διαδικασία ανακύκλωσης, επεξεργασίας και περιβαλλοντικά συμβατής

διάθεσης της συσκευής, συμβάλλει στην αποφυγή αρνητικών επιπτώσεων

για το περιβάλλον και την υγεία και προωθεί την επαναχρησιμοποίηση

ή/και ανακύκλωση των υλικών από τα οποία αποτελείται η συσκευή.

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400286C0 02 2111

OUT

11 mm max

VIMAR

00 93 0

25 0V ~

0,3W

2 3 4

5 6 7

8 9 10 11

  -    

       .                         

                   .           

              

2 400             .    

                          .    25 

.      /      

  BS           2P   ~ 250  13  

.BS  3 

.    :Eikon 20049.L - Arké 19049.L - Plana 14019.L

.     :Eikon 20049 - Arké 19049 - Plana 14049

.11 10 9 8       (00930)        •

.7 6 5 4             •

.( 6×2  4×3  2,5×3)        •

. 

  11 :  •

. 25  BS4662       •

. 
