Sivu 1/4
7
RF5
Please read the manual before using the product
Por favor, lea el manual antes de usar el producto
USER´S
MANUAL
MANUAL
DE USUARIO
RF5
Notes / Notas:
1 6
RF5USER´S
MANUAL
MANUAL
DE USUARIO
GENERAL INTRODUCTION
RF5 is an acoustic desktop screen which designed to improve the quality of voice recording
captured in your home studio, rehearsal studio and other recording environment. 4-layer
acoustic absorption material especially polyester and absorption fleece helps to absorb
unwanted noise. Its steel mic screen base makes the whole structure more stable and sturdy.
Meanwhile four rubber pads on the base reduce the vibration during recording experience.
With adjustable handle, you can adjust the height and angle by related thumbscrew until
you get an ideal recording position.
INSTALLATION INSTRUCTIONS
COMPONENT:
A. Microphone screen
B. Threaded thumbscrew for screen
C. Extension mic screen stand with thread
D. Extension mic stand with thread
E. Sliding assembly
F. Mic screen base
G. Jacking block
Fix extension mic screen stand with thread(C)
into mic screen base (F)
Insert the sliding assembly (E) into extension mic
screen stand with thread(C), and then fix the
threaded thumbscrew for screen (B) into mic screen
stand with thread(C).
Fix the microphone screen (A) into threaded
thumbscrew for screen (B).
Afloje el tornillo de bloqueo de altura del soporte del micrófono en el soporte del micrófono
de extensión con rosca (D), puede ajustar verticalmente la altura del micrófono por su
propia voluntad. Hasta que el micrófono esté en la posición correcta, puede fijar el tornillo
de mariposa de bloqueo de altura del soporte del micrófono.
Afloje el tornillo de bloqueo de la altura del soporte en el soporte de la pantalla del
micrófono con rosca (C), puede ajustar verticalmente la posición de la pantalla del
micrófono (A) por su propia voluntad. Hasta que la pantalla del micrófono esté en la
posición adecuada, puede fijar el tornillo de mariposa de bloqueo de altura del soporte.
Después de completar los pasos anteriores, puede comenzar a grabar. Si aún no es
satisfecho con la posición, puede, de acuerdo con los pasos anteriores, reajustar la
posición, hasta que obtenga su posición satisfecha.
ESPECIFICACIONES
*Tamaño de Pantalla (largo*ancho): 310mm x 230mm
*Tamaño base (largo*ancho): 222mm x 234mm
*Soporte de micrófono ajustable en altura: 0-60mm
*Soporte de pantalla de micrófono ajustable en altura: 0-100mm
Tornillo de mariposa de
bloqueo de altura del
soporte de micrófono
Tornillo de mariposa
de bloqueo de
altura
Ajustable
Ajustable Ajustable
Ajustable
5 2
RF5USER´S
MANUAL
MANUAL
DE USUARIO

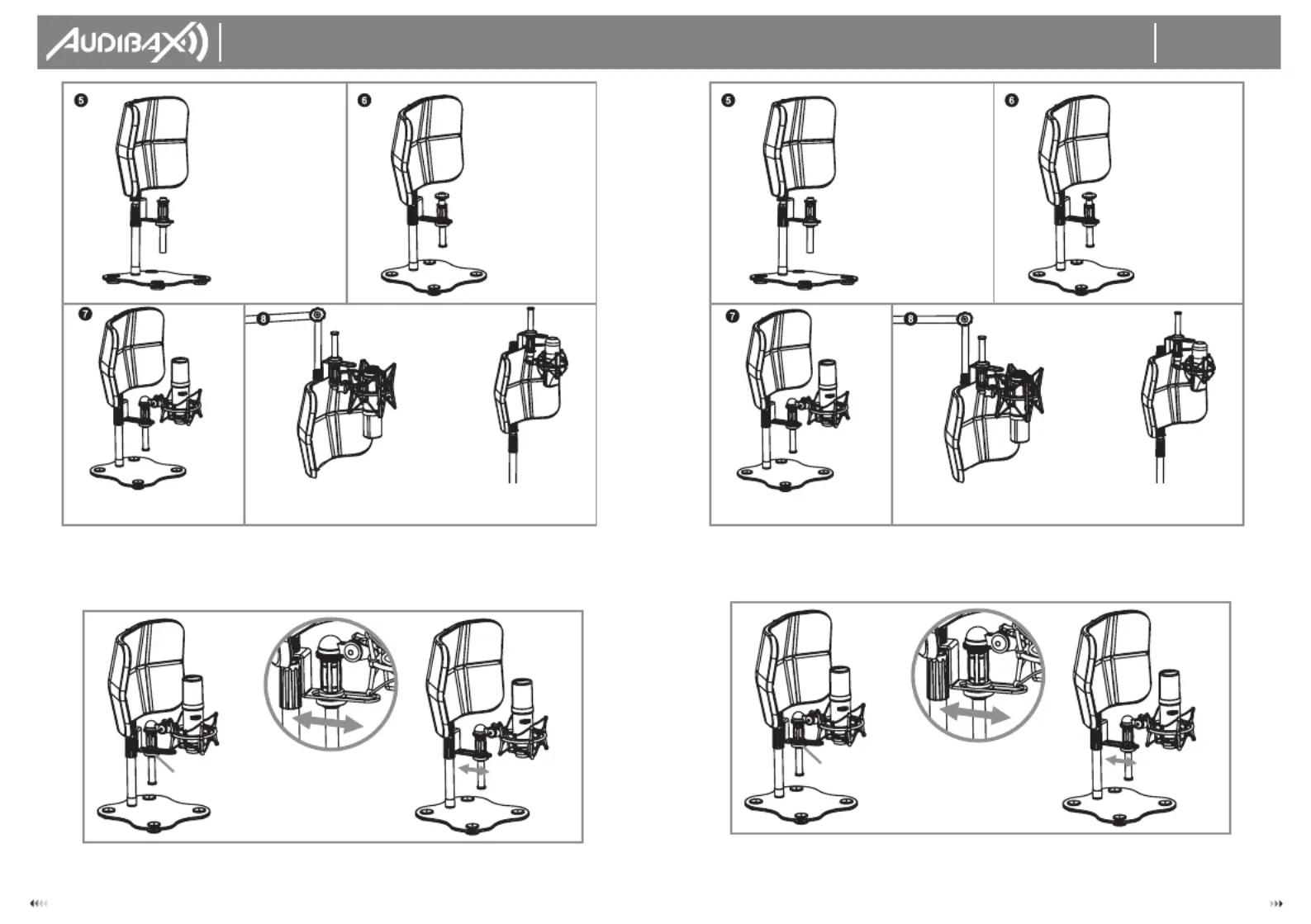

NOTE: when extension mic stand with thread (D) is in the highest position or down extension,
use jacking block (G) to lock it. Mic should close to mic screen.
PRODUCT APPLICATION
Loosen the threaded thumbscrew for sliding assembly (E), you can horizontal adjust the
position of microphone through extension bar. Until microphone in the proper position, then
you can fix the threaded thumbscrew for sliding assembly.
Remove the jacking
block (G) from
extension mic stand
with thread (D), then
in setting the
extension mic stand
with thread (D) into
sliding assembly (E).
Then switch the
jacking block (G)
into extension mic
stand with thread
(D) to lock it.
Fix the mic into extension mic
stand with thread (D).
Threaded thumbscrew
for sliding assembly
Adjustable
Adjustable
The microphone screen may be used with a studio boom that
features a down extension. Assembly is the same except the
screen and mic are inverted.
NOTA: cuando el soporte de micrófono de extensión con rosca (D) esté en la posición más
alta o la extensión hacia abajo, use el bloque de elevación (G) para bloquearlo. El
micrófono debe cerrarse a la pantalla del micrófono.
PRODUCT APPLICATION
Afloje el tornillo de mariposa roscado para el ensamblaje deslizante (E), puede ajustar horizontal-
mente la posición del micrófono a través de la barra de extensión. Hasta que el micrófono esté en la
posición adecuada, puede fijar el tornillo de mariposa roscado para el montaje deslizante.
Retire el bloque de
elevación (G) del soporte
de micrófono de
extensión con rosca (D),
luego coloque el soporte
de micrófono de
extensión con rosca (D)
en el ensamblaje
deslizante (E).
Luego, cambie el
bloque de elevación
(G) en el soporte de
micrófono de
extensión con rosca
(D) para bloquearlo.
Fije el micrófono en el soporte
de extensión del micrófono
con hilo (D).
Tornillo de mariposa
roscado para montaje
deslizante
Ajustable
Ajustable
La pantalla del micrófono se puede utilizar con un brazo de
estudio que cuenta con una extensión hacia abajo. El montaje es
el mismo excepto que la pantalla y el micrófono están invertidos.
