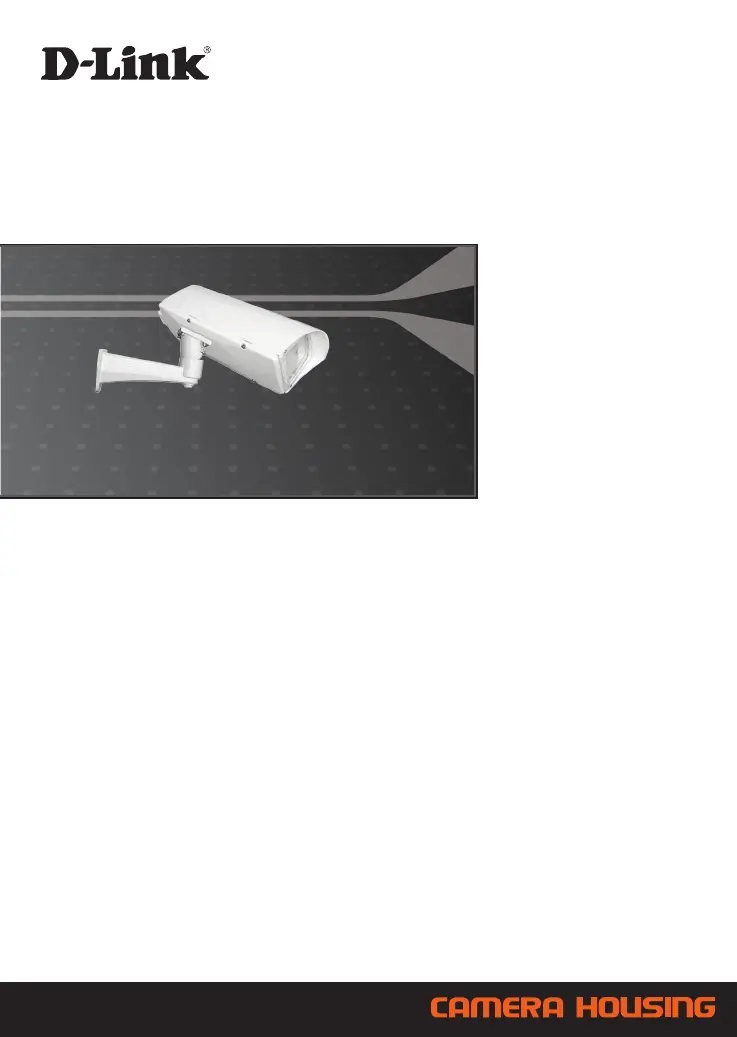

Quick Installation Guide+

Installations-Anleitung+

Guide d’installation+

Guía de instalación+

Guida di Installazione+

I . Introduction

The DCS-60 Camera Housing is constructed from die-cast aluminium and is powder coated and stove finished.The design

and manufacture is to the highest technical standard with environmental protection to level IP 44. The Housing is supplied

complete with an adjustable Fully-Cable-Managed Bracket (the concealed cable channel inside the mounting bracket).

Model No.: DCS-60 User’s Manual

II. Mounting configuration of DCS-60

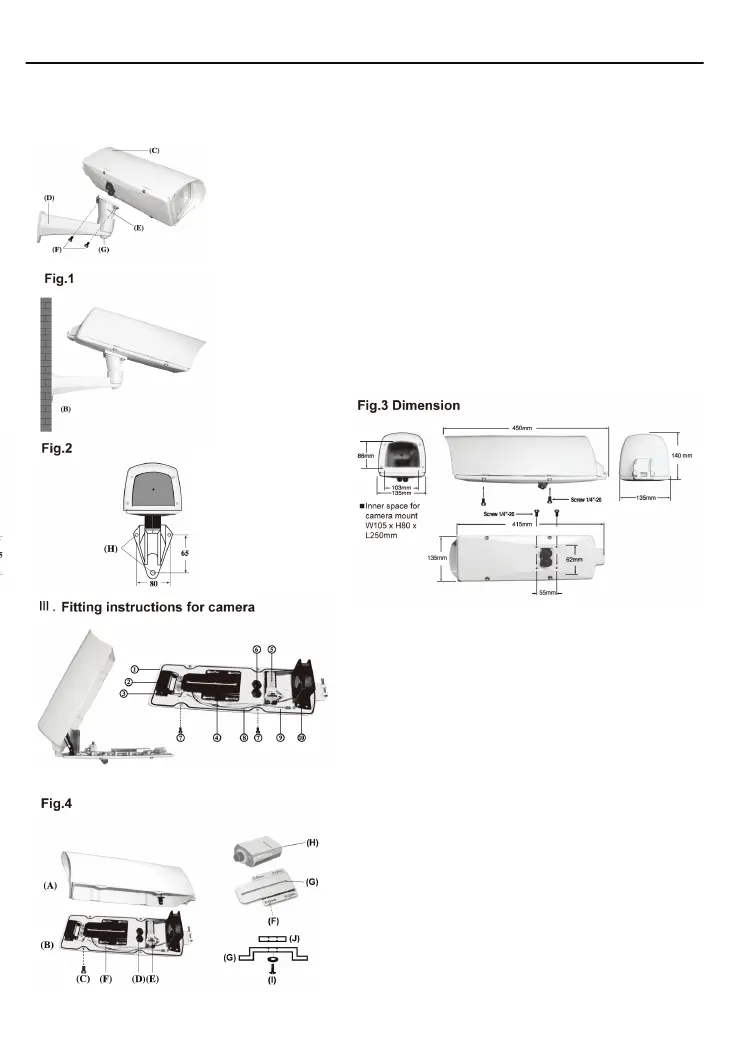

1. Use the rear section of the Mounting Bracket (D) as a template for

marking the position on the wall of the Mounting Holes (H). Remove & drill

to pattern required.

2. Attach the Mounting Bracket arm to the wall using the raw plugs and

screws provided.

3. Feed cables from the main Housing (C) through the hole of the Mounting

Plate (E) on the Mounting Bracket (D), and then feed the cable again to

the concealed channel inside the Mounting Bracket throughout the wall

outlet (A) or bracket outlet (B).

4. Attach the main Housing (C) to the Mounting Plate (E) of the Bracket with

4 of 1/4” x 14.7 mm Trilobular screws (F) provided.

5. Release Screw (G) on the Mounting Bracket to pan and tilt

the Housing. Position the Housing as required for the correct Camera

coverage, and then tighten both screws to secure.

1 Heater

2 Heat shield

3 Thermal control board

4 Camera mounting platform

5 Terminal block assembly

6 Cable conduits PGB11 x 2

7 Captive retaining Screws x 4

8 Heater & blower wires, Ground wire

9 Ground wire

Blower

1. Unscrew the 3 captive Retaining Screws (C) and remove the

Housing Cover (A) from the Housing Base (B).

2. Release the 4 Keyhole Screws (F) and then slide and withdraw

the Camera Platform (G) from the Housing Base (B).

3. Mount the Camera (H) onto Platform (G) using the 1/4” UNC

Screw ( I ) supplied, ensuring that the Insulation Pad (J) is

mounted between the Platform and the Camera. Always check

that the Camera is firmly attached to the Platform.

4. Connect the Camera / Heater power cable to the rear Terminal

Block (E) through the first Cable Conduit (D) referring to the

circuit diagram shown in section IV. for the terminal

designations.

5. Connect the video cable to the Camera through the second

Cable Conduit(D).
