Sivu 1/12
deutsch / english

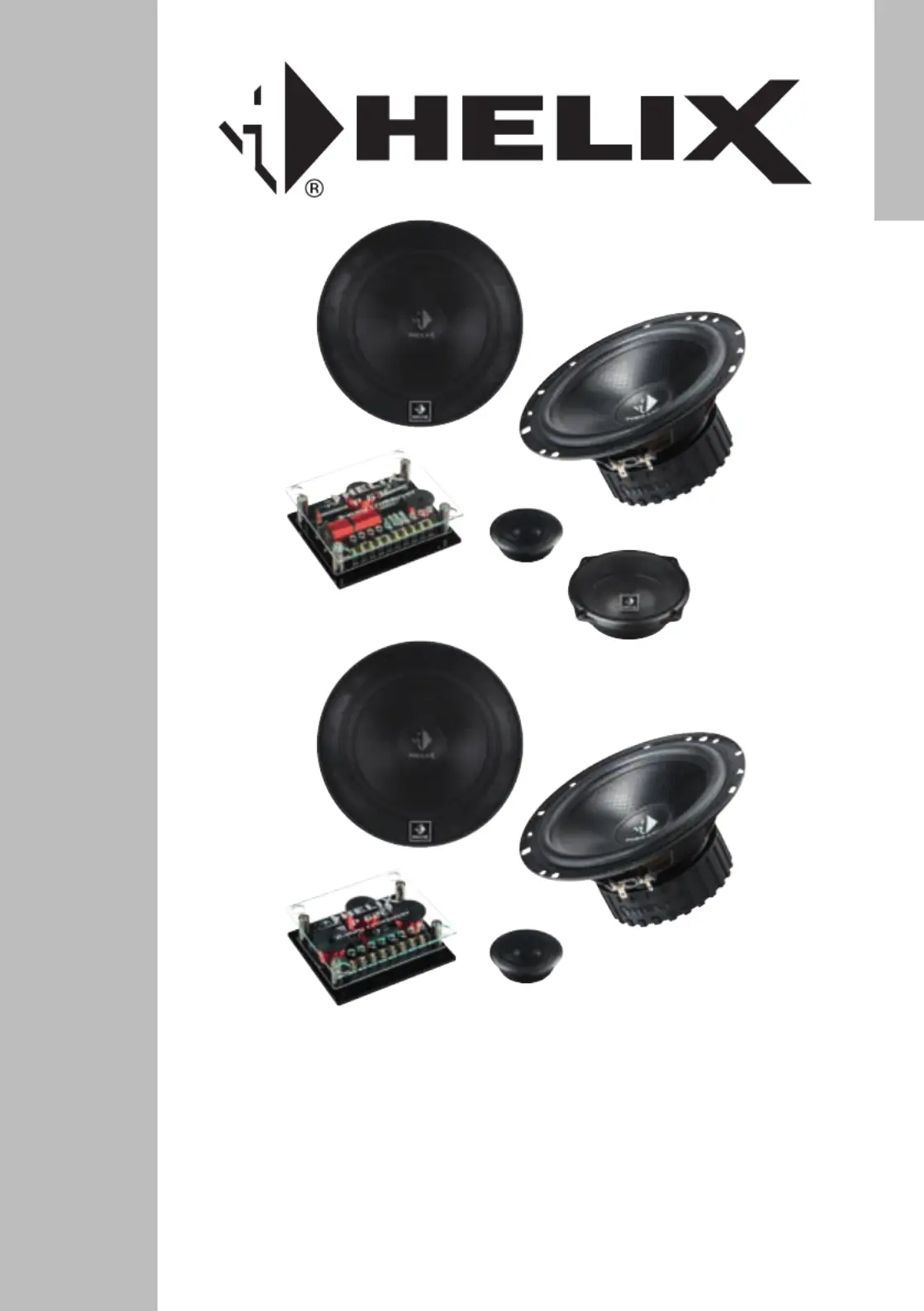

P 63C / P 62C
3- / 2-Wege Komponentensystem
3- / 2-way component system
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Kauf dieses hochwertigen
HELIX Lautsprechersystems.
Die Lautsprecher wurden nach neuesten tech-
nischen Erkenntnissen entwickelt und zeichnen
sich durch hervorragende Verarbeitung und über-
zeugenden Klang aus.
Dabei protieren Sie als Kunde direkt von unserer
über 30-jährigen Erfahrung in der Forschung und
Entwicklung von Audio Komponenten.
Viel Freude an diesem Produkt wünscht Ihnen das
Team von
AUDIOTEC FISCHER
Allgemeine Hinweise zum Einbau von HELIX
Lautsprechersystemen
Um alle Möglichkeiten des Produktes optimal aus-
schöpfen zu können, lesen Sie bitte sorgfältig die
nachfolgenden Installationshinweise. Wir garan-
tieren, dass jedes Produkt vor Versand auf seinen
einwandfreien Zustand überprüft wurde. Ihr Kaufbe-
leg dient als Garantienachweis für etwaige Repara-
turen oder Austausch.
Wir empfehlen Ihnen, die Installation von einem
Einbauspezialisten vornehmen zu lassen, da
der Nachweis eines fachgerechten Einbaus und
Anschlusses des Lautsprechersystems Voraus-
setzung für die Garantieleistungen sind. Sollten
Sie sich dazu entscheiden, die Installation selbst
auszuführen, gehen Sie bitte nach den folgenden
Anweisungen vor. Nichtbeachtung der folgenden
Hinweise kann zu Verletzungen und/oder Schäden
an Ihrem Fahrzeug oder den Lautsprechern führen.
1. Stellen Sie sicher, dass der Lautsprecher in
die ausgewählte Einbauöffnung passt und das
genügend Einbautiefe vorhanden ist, um den
Magnet aufzunehmen.
2. Stellen Sie sicher, dass der Platz zwi-
schen dem Lautsprecher und anderen
Teilen, wie z.B. Fenster, Fensterkurbel,
Fensterheber, Sitze etc. ausreichend ist.
Dies ist besonders wichtig, wenn Einbau-
plätze ausgeschnitten werden müssen.
Vollständige Daten über die Einbautiefe und
den Durchmesser der Lautsprecher nden Sie
in den Einbaudiagrammen dieser Anleitung.
Bitte stellen Sie sicher, dass die Auageäche
der Lautsprecher möglichst plan und stabil ist.
3. Achten Sie darauf, dass alle Lautsprecher
phasenrichtig angeschlossen sind, d.h. Plus
zu Plus und Minus zu Minus.
4. Achten Sie darauf, dass die Frequenzweichen
an ihrem Montageort ausreichend befestigt
sind.
5. Installieren Sie die Lautsprecher und Fre-
quenzweichen nicht an Orten, an denen Was-
ser auf die Chassis / Gehäuse tropfen kann.
6. Die Qualität und Sorgfalt des Einbaus hat ent-
scheidenden Einuss auf den Klang der Laut-
sprecher. Bitte führen Sie jede Installation mit
größtmöglicher Sorgfalt durch.
7. Vermeiden Sie akustische Kurzschlüsse (Luft-
durchlässigkeit der Montageplatte zwischen
Membran und Korb), die Auslöschungen tiefer
Frequenzen zur Folge haben. Diese können
durch den Einbau des Lautsprechers in einem
zu großen Ausschnitt oder auf unebener Flä-
che auftreten.
8. In manchen Fällen ist eine Verstärkung der
Montageplatte nötig, um dem Lautsprecher
eine stabile, ebene und verwindungsfreie
Auageäche zu bieten. Dies erreichen Sie,
indem Sie den Lautsprecher auf einen stabilen
Holz- oder Metallring montieren oder diesen
Ring hinter die Montageplatte setzen, damit
der Lautsprecher eine stabile Aufnahme hat.
Für weitere Anregungen wenden Sie sich bitte
an einen Einbauspezialisten.
9. Wenn Sie Lautsprecher in ihrem Auto tau-
schen möchten, muss dafür ein Einbauplatz
geschaffen werden. In den meisten Fällen
sind Originaleinbauplätze in den Türen, Ka-
rosserieöffnungen oder in der Heckablage
Herzlichen Glückwunsch!
2
Allgemeine Hinweise
3
vorhanden. Bitte nutzen Sie, wenn möglich,
die vorgesehenen Originaleinbauplätze Ihres
Fahrzeugs. Sollten keine Originaleinbauplät-
ze vorhanden sein, muss ein sicherer und
geeigneter Einbauplatz für den Lautsprecher
geschaffen werden.
WICHTIG:
Bitte schneiden Sie NIEMALS Metall aus der Karos-
serie aus . Dies kann ein tragendes Teil des Fahr-
zeugs sein, welches die Stabilität der Karosserie
und des Fahrzeugs gewährleistet.
Allgemeine Hinweise zum Anschluss von HELIX
Frequenzweichen
Schließen Sie den Verstärker und die Lautsprecher
wie nachfolgend beschrieben an die Frequenz-
weiche an (siehe auch Schaubild „Anschluss Fre-
quenzweiche“ auf Seite 5):
1. Zuerst schließen Sie den Verstärker an die
entsprechenden Eingänge der Frequenzwei-
che an.
2. Schließen Sie nun die Lautsprecherleitungen
des Tiefmitteltöners und des Mitteltöners an
die entsprechenden Eingänge der Frequenz-
weiche an. Beim Lautsprechersystem P 62C
entfällt der Anschluss des Mitteltöners P 2M.
3. Anschließend verbinden Sie die Lautsprecher-
leitungen des Hochtöners mit der Frequenz-
weiche. Die Plusleitung kann dabei an drei
verschiedene Terminals angeschlossen wer-
den (Pegelanpassung P 62C: +2 dB / 0 dB /
-2 dB):
+3 dB: Schließen Sie die Plusleitung an die-
sen Eingang an, wird der Lautstärkepegel des
Hochtöners um +3 dB angehoben.
0 dB: Wenn Sie die Plusleitung an diesen
Eingang anschließen, wird der Hochtöner mit
dem für die meisten Anwendungsfälle optima-
len Pegel angesteuert.
-3 dB: Wählen Sie diesen Eingang um den
Lautstärkepegel des Hochtöners um -3 dB ab-
zusenken.
Wichtig: Achten Sie darauf, dass alle Komponen-
ten phasenrichtig angeschlossen sind, d.h. Plus zu
Plus und Minus zu Minus.
Allgemeine Hinweise zum Anschluss von HELIX
Lautsprechersystemen
Wir empfehlen Ihnen einen kurzen Funktionstest
des kompletten Systems bei geringer Lautstärke
durchzuführen, um sicherzugehen, dass alle Kom-
ponenten vor ihrer endgültigen Montage auch kor-
rekt funktionieren.
Vergewissern Sie sich, dass alle Kabel geschützt
und sicher verlegt sind und nicht durch scharfe Kan-
ten beschädigt werden können. Dies kann zu Kurz-
schlüssen führen, die unweigerlich eine Beschädi-
gung Ihres Steuergerätes, Verstärkers und/oder der
Lautsprecher verursachen.
Stellen Sie ebenfalls sicher, dass alle Kabel ohne
Spannung und in ausreichender Länge am Laut-
sprecher befestigt sind.
Wichtig: Achten Sie darauf, dass alle Lautsprecher
phasenrichtig angeschlossen sind, d.h. Plus zu
Plus und Minus zu Minus.
Allgemeine Hinweise zur Befestigung von
HELIX Lautsprechersystemen
Wenn alle Komponenten richtig angeschlossen
sind und den Funktionstest bestanden haben, kön-
nen Sie die Lautsprecher in ihrer endgültigen Posi-
tion befestigen.
1. Setzen Sie den Lautsprecher in seine Ein-
bauöffnung, wie unter „Einbau Tiefmitteltöner“
beschrieben.
2. Befestigen Sie den Lautsprecher mit Hilfe des
Montagerings und prüfen Sie, ob die Schrau-
ben in der richtigen Position zu den Befesti-
gungslöchern stehen. Bitte benutzen Sie die
mitgelieferten Schraubenclips, um die Befesti-
gungsschrauben zu sichern. Ziehen Sie alle
Schrauben vorsichtig und fest an.
3. Setzen Sie das Lautsprechergitter in den Mon-
tagering.
