thank you for choosing JBL. For over 50 years, JBL

has been involved in every aspect of musical and film recording

and reproduction, from live performances to monitoring the

recordings you play in your home, car, or office.

We’re confident that the JBL loudspeakers you have

chosen will provide every note of enjoyment that you expected –

and that when you think about purchasing additional audio

equipment for your home, car, or office, you will once again

choose JBL.

Please take a moment to complete the enclosed profile card.

It enables us to keep you posted on our latest advancements,

and helps us to better understand our customers and build

products that meet your needs and expectations.

JBL Consumer Products

SVA1500

SVA1600

SVA1800

SVA2100

SVA Center

simple

set-up guide

one. Speaker Placement

JBL’s SVA Series takes advan-

tage of our latest technology

to deliver incredibly clean,

detailed sound. Incorporating

JBL’s Symmetrical Vertical

Array™ and exclusive

Bi-Radial® horn, these loud-

speakers deliver sound that is

distributed over a wide sound-

stage with pinpoint imaging.

Because the horn should be

directed at ear level in order

to maximize the imaging

characteristics, JBL developed

an exclusive cast-aluminum

adjustable spike foot that can

be adjusted while the speaker

is in position. The Bi-Radial

horn design – which greatly

reduces room reverberation –

along with video-shielding,

allows greater placement flex-

ibility within the room. Ultra-

wide frequency response and

high power handling combine

to give you clear, powerful

sound that you get only

from genuine JBL. The SVA

loudspeakers are perfect

for today’s Dolby* Digital

recordings.

The SVA Center is designed

to complement any of the

SVA Series loudspeakers.

It is the perfect addition for

re-creating the cinematic

experience in your home.

Introduction

Proper placement of the

speakers is an important step

in obtaining the most realistic

soundstage possible. These

recommendations are for the

optimum placement of the

loudspeakers. Use these

placement recommendations

as a guide. Slight variations

will not diminish your

listening pleasure.

1' 1'

40–60

o o

SVA2100, SVA1800, SVA1600

As Front Speakers As Surround Speakers

5– 6 ft.

SVA Center

0–2 ft.

SVA1500

For optimum performance, use

the SVA Center with the grille

attached.

Preparing the Speaker Cable

1. Determine the length of

wire necessary to connect

your amplifier to the speaker

that is farthest away.

Remember to allow for extra

cable to be able to conceal it

under baseboards, or run it

around corners.

2. Keep both cable lengths

the same in order to help

maintain proper signal

balance and imaging.

3. Separate about one inch of

the two conductors that make

up each cable. Then strip off

about 3/8" of insulation.

4. Twist each conductor’s thin

wires into a tightly bunched

spiral.

5. Identify a difference

between the two conductors.

This may be done in various

ways, depending upon the

type and brand of cable you

are using.

•Different color wire

•A strand of thread in one

conductor

•A colored line on one con-

ductor’s outer insulation

•Raised ribs on one conduc-

tor’s outer insulation

•A printed (+) marking on

one of the insulators

Some of the More Common Differentiating Marks for Conductors Are:

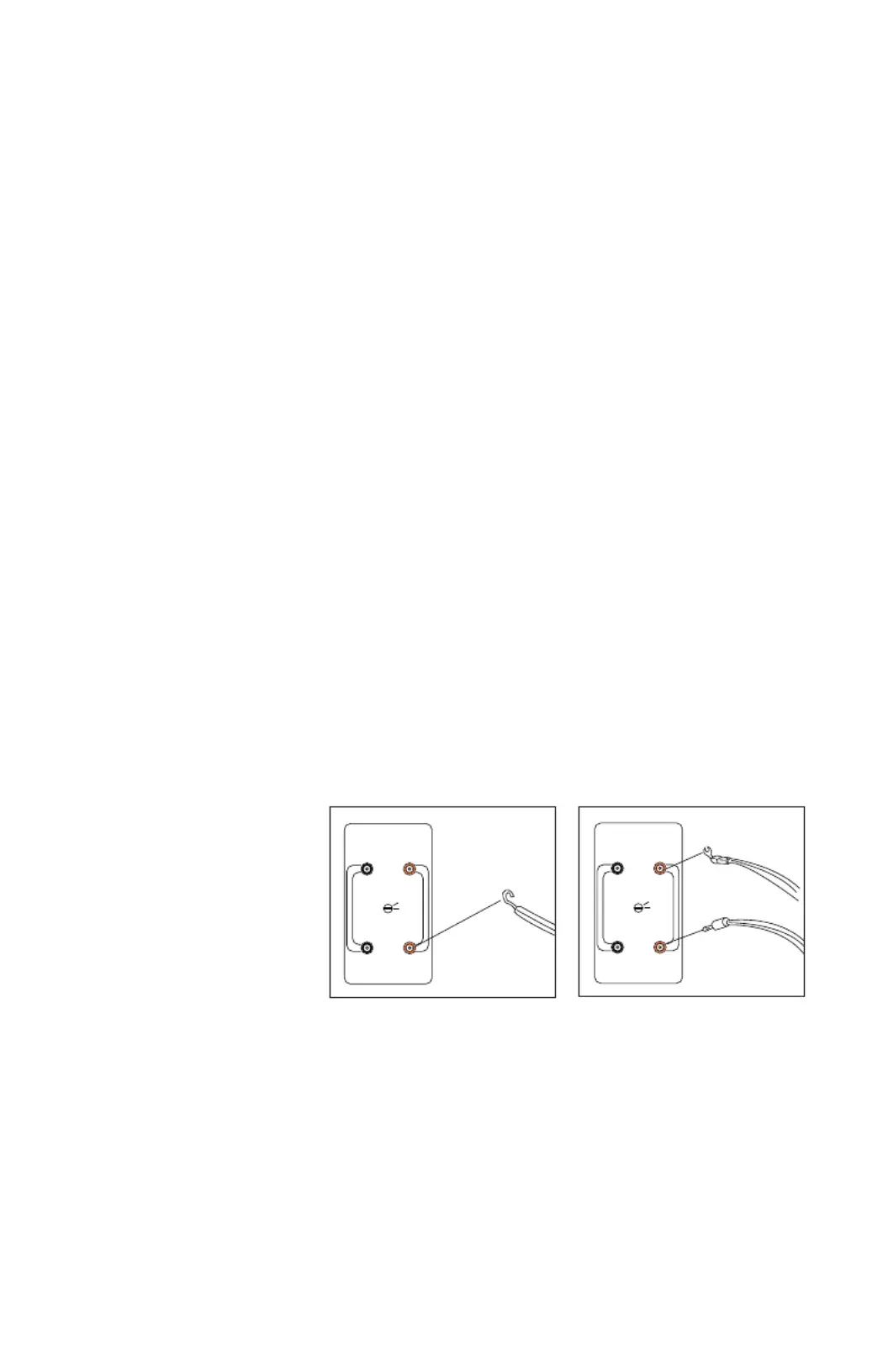

The terminals on the SVA Series

loudspeakers can accept several

types of speaker cable connections.

Remember to connect the red (+)

terminal on the receiver/amplifier

to the red (+) terminal on the

speaker and the black (–) terminal

on the receiver/amplifier to the

black (–) terminal on the speaker.

– +

+2dB

0dB

High Frequency

– +

+2dB

0dB

High Frequency

Bare wire connecting method. Banana/spade connecting method.

Wire Length Recommended Speaker Cable Size

Up to 20 ft. 16 gauge

Up to 30 ft. 14 gauge

Greater than 30 ft. 12 gauge or heavier

two. Hookup

Connection Tips
