Timer switch insert
Light Management
Timer switch insert
Art. No. : 201 TE
Operating instructions
1 Safety instructions
Electrical equipment may only be installed and fitted by electrically skilled persons.
Serious injuries, fire or property damage possible. Please read and follow manual fully.
Danger of electric shock. Always disconnect before carrying out work on the devise or
load. At the same time, take into account all circuit breakers that supply dangerous
voltage to the device or load.
Danger of electric shock. Device is not suitable for disconnection from supply voltage.
These instructions are an integral part of the product, and must remain with the end
customer.

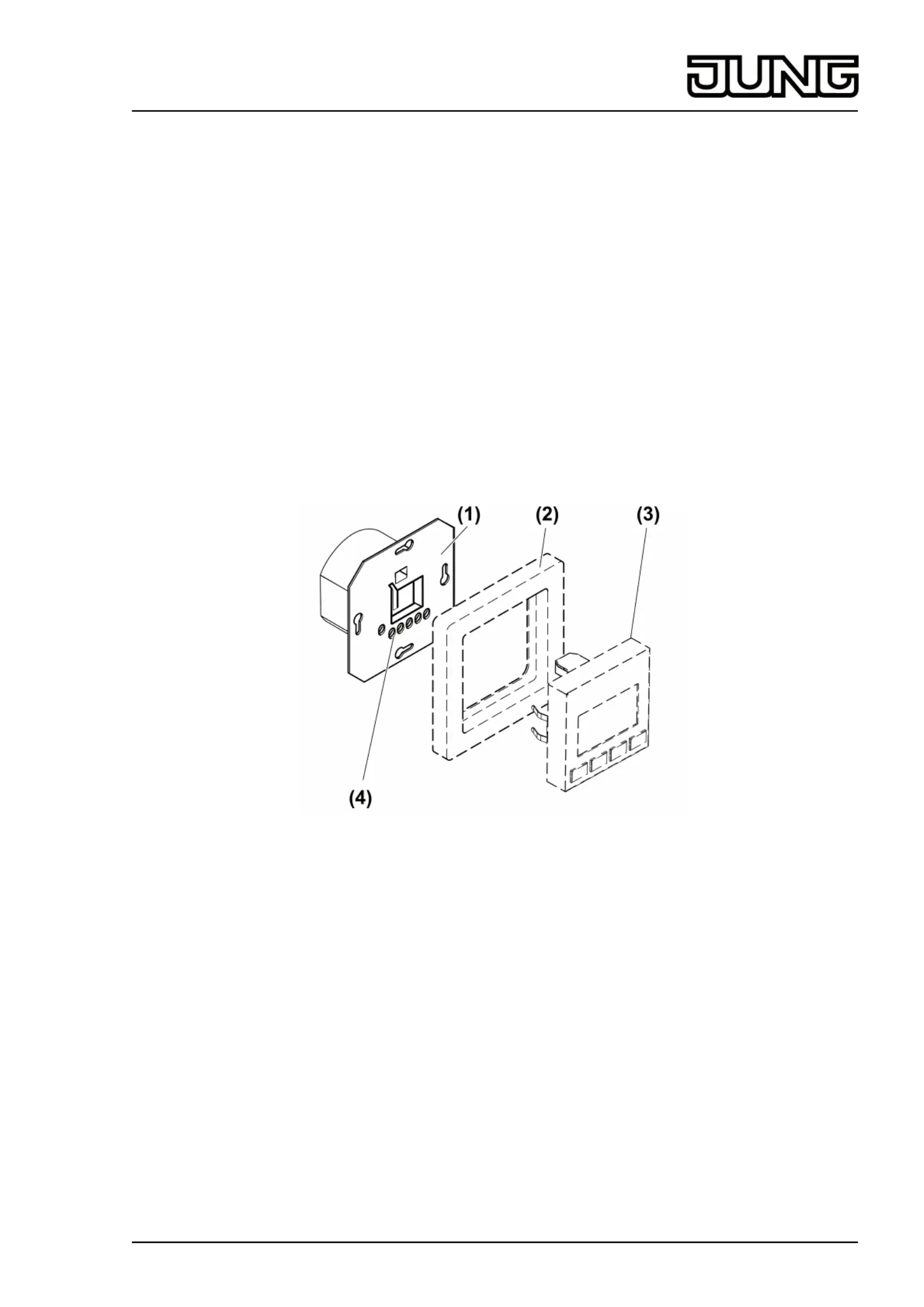

2 Device components
Figure 1
(1) Timer insert
(2) Frame
(3) Timer cover
(4) Terminals
3 Function
Intended use
- Time-controlled switching of lighting
- Operation with suitable timer cover
- Installation in appliance box according to DIN 49073
Product characteristics
- Connection of series button possible as extension
- Potential-free contact
- Supply, switching contact and extension connected to various conductors
1/4
32504933
J:0082504933 28.02.2014
4 Information for electrically skilled persons
4.1 Fitting and electrical connection
DANGER!
Electrical shock when live parts are touched.
Electrical shocks can be fatal.
Before carrying out work on the device or load, disengage all the
corresponding circuit breakers. Cover up live parts in the working environment.
Connecting and mounting the insert
oConnect insert and load according to connection examples (figure 2), (figure 3).

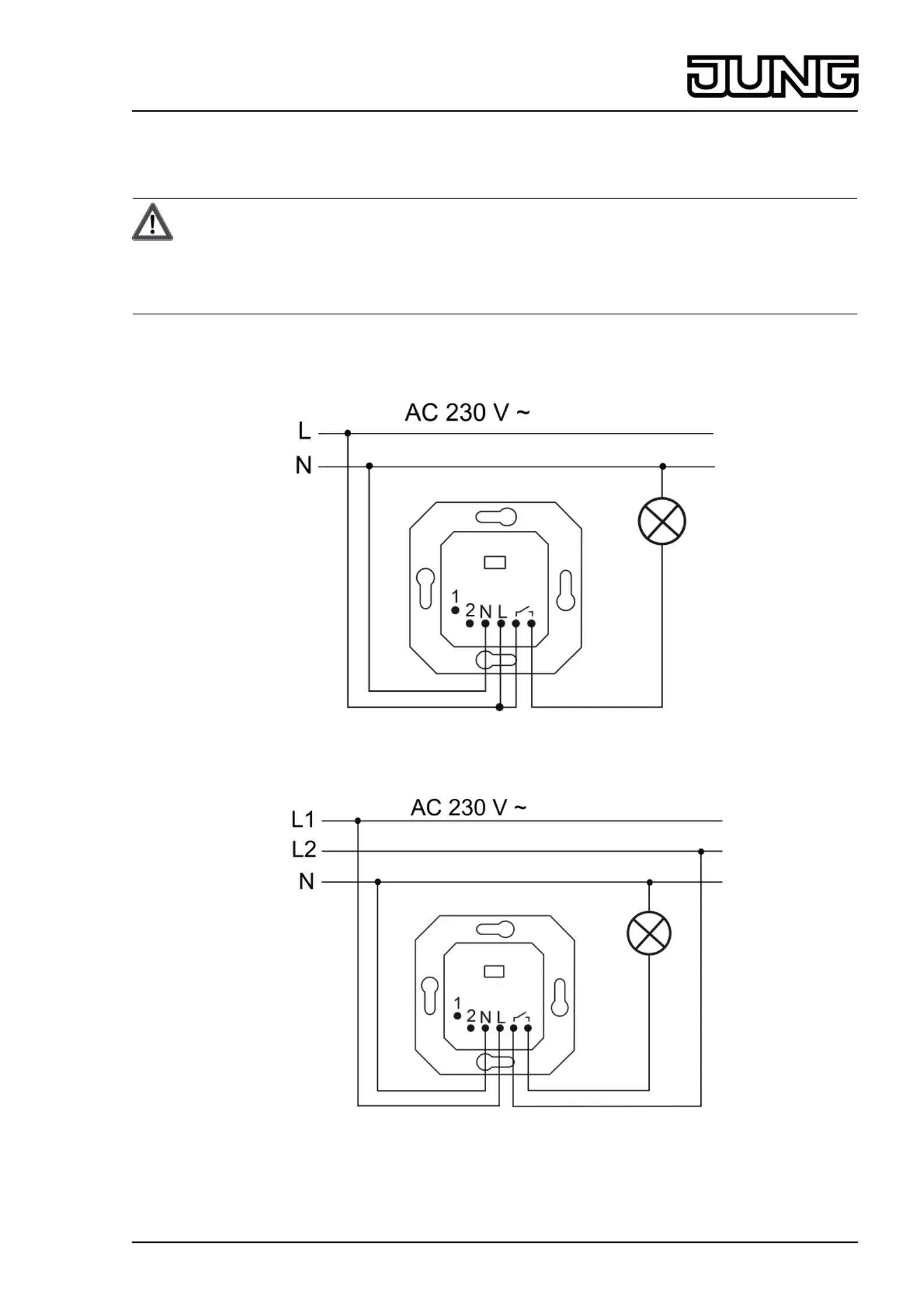

Figure 2: Connection example to a conductor
Figure 3: Connection example to two conductors
oIf multiple miniature circuit breakers supply dangerous voltages to the device or load,
couple the miniature circuit breakers or label them with a warning, to ensure disconnection
is guaranteed.
2/4
32504933
J:0082504933 28.02.2014
Light Management
Timer switch insert

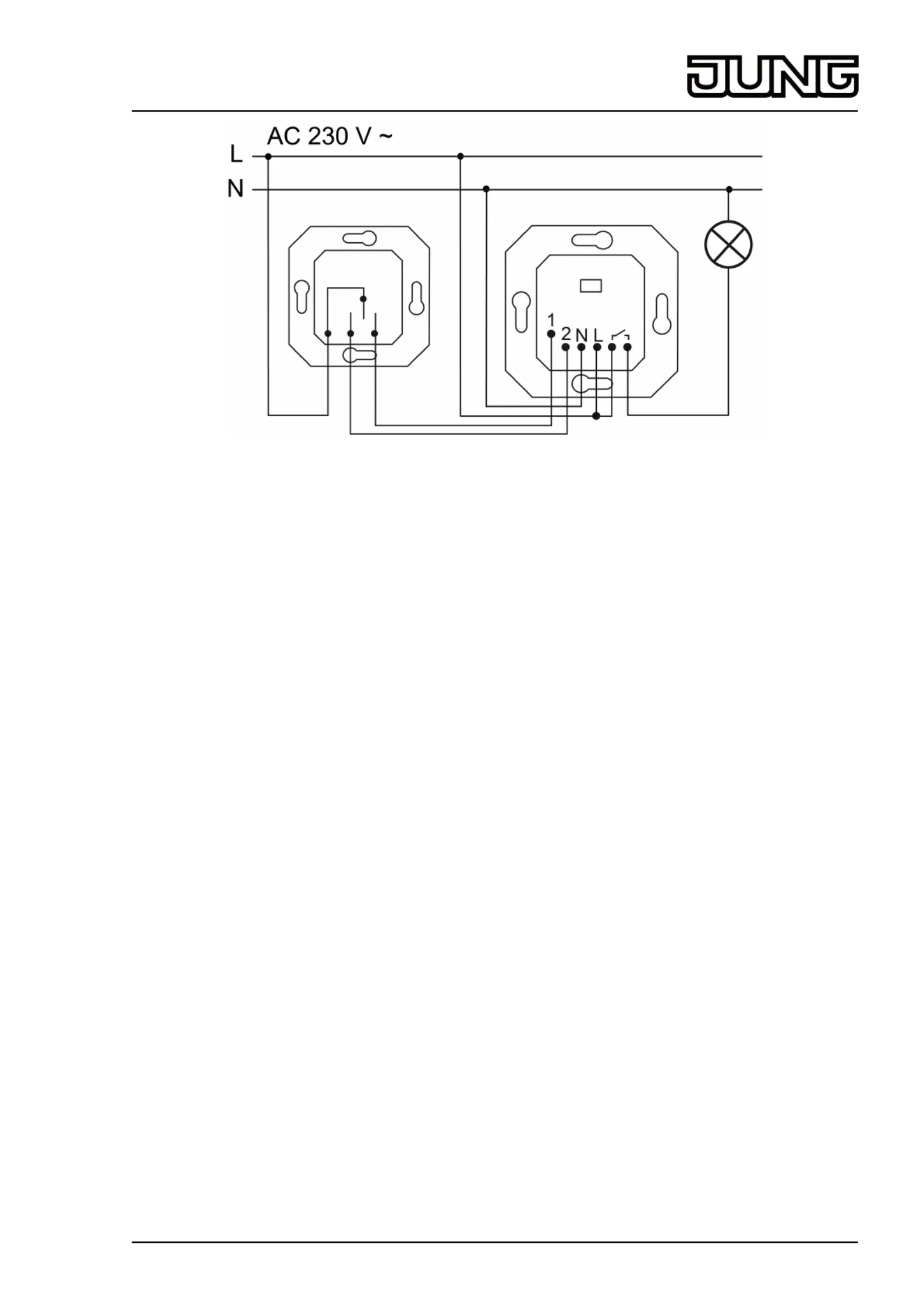

Figure 4: Connection example with mechanical extension
oOptionally, connect the extensions to the terminals 1 (OFF) and 2 (ON) (figure 4).
oInstall insert in appliance box, terminals must be at the bottom.
Recommendation: Use deep accessory sockets.
oAttach the frame and the cover.
5 Appendix
5.1 Technical data
Rated voltage AC 230 V ~
Mains frequency 50 Hz
Ambient temperature 0 ... +55 °C
Contact type µ contact, potential-free NO contact
Switching current for AC 230 V ~
Ohmic 8 A
Switch-on current max. 4 s at 10% switch-on
time
15 A
Minimum switching current AC 100 mA
Connected load at AC 230 V~ and 25 °C
Incandescent lamps 1000 W
HV halogen lamps 1000 W
Tronic transformers 750 W
Inductive transformers 750 VA
Fluorescent lamps, uncompensated 500 VA
Electronic ballast Type-dependent
Connection
single stranded max. 2.5 mm²
Data according to EN 60730-1
Action 1.B
Degree of soiling 2
Measured surge voltage 4000 V
SELV limit value DC 12 V
5.2 Warranty
We reserve the right to make technical and formal changes to the product in the interest of
technical progress.
We provide a warranty as provided for by law.
Please send the device with a description of the defect to our central customer service office.
3/4
32504933
J:0082504933 28.02.2014
Light Management
Timer switch insert
