Lue alta 📖 käyttöohje suomeksi merkille Kolink Refine (2 sivua) kategoriassa Tietokoneen huijaus. Tämä opas oli hyödyllinen 2 henkilölle ja sai 4.5 tähden keskimäärin 2 käyttäjältä
Sivu 1/2
REFINE
MIDI TOWER CASE
U S E R M A N U A L
• Align your motherboard with the chassis to locate where the stand-offs should be installed.
Once done, remove the motherboard and fasten stand-offs accordingly.
• Insert your motherboard I/O plate into the cutout at the rear of the case.
• Place your motherboard into the chassis, making sure the rear ports fit into the I/O plate.
• Use the provided motherboard screws to attach your motherboard to the chassis.
MOTHERBOARD INSTALLATION
EN
• Richten Sie Ihr Mainboard im Gehäuse aus, um festzustellen, wo die Abstandshalter befestigt werden sollen.
Entfernen Sie anschließend das Mainboard und verschrauben Sie die Abstandshalter an den vermerkten Stellen.
• Befestigen Sie das I/O-Shield ihres Mainboards im Ausschnitt an der Rückseite des Gehäuses.
• Platzieren Sie Ihr Motherboard im Gehäuse und achten Sie darauf, dass die hinteren Anschlüsse in das I/O-Shield passen.
• Verwenden Sie die mitgelieferten Schrauben Ihres Mainboards, um es an den Abstandshaltern im Gehäuse zu befestigen.
MAINBOARD INSTALLATION
DE
• Aligner la carte-mère avec le chassis pour déterminer où installer les rails. Une fois fait,
retirer la carte-mère et fixer les rails en conséquence.
• Insérer la plaque I/O de votre carte-mère dans l'emplacement à l'arrière du boîtier.
• Placer la carte-mère dans le chassis, en prenant soin que les ports arrière s'adaptent bien avec la plaque.
• Utiliser les vis à carte-mère fournies pour fixer la carte-mère au chassis.
INSTALLATION DE LA CARTE MÈRE
FR
• Alinhe a sua motherboard com o chassis, para localizar onde os apoios da motherboard deverão ser instalados.
Quando terminar, remova a motherboard e aperte os apoios, de acordo com a verificação anterior.
• Insira o espelho da motherboard na ranhura localizada na traseira da caixa.
• Posicione a sua motherboard no chassis, certificando-se que as portas traseiras encaixam no espelho da motherboard.
• Use os parafusos incluídos para segurar a motherboard ao chassis.
INSTALAÇÃO DA MOTHERBOARD
PT
• Wyrównaj płytę główną z obudową, aby zlokalizować miejsca, w których powinny być zainstalowane dystanse.
Po zakończeniu wyjmij płytę główną i odpowiednio zamocuj dystanse.
• Dopasuj porty I/O płyty głównej do wycięcia z tyłu obudowy.
• Umieść płytę główną w obudowie, upewniając się, że tylne porty pasują do płyty I/O.
• Użyj dołączonych śrub do płyty głównej, aby przymocować płytę główną do obudowy.
INSTALACJA PŁYTY GŁÓWNEJ
PL
• Håll moderkortet över moderkortsplåten i chassit för att lokalisera vart
moderkortsdistanserna skall placeras. Fäst därefter moderkortsdistanserna så att moderkortet
kan fästas i chassit. - Installera I/O-plåten för ditt moderkort baktill i chassit.
• Placera moderkortet i chassit och se till att det passas in i I/O-panelen.
• Fäst moderkortet med de medföljande skruvarna i chassit.
INSTALLATION AV MODERKORT
SV
• Hold hovedkortet over hovedkortplaten i chassiset for å finne hvor hovedkortavstandene
skal plasseres. Fest deretter hovedkortavstandene slik at hovedkortet kan festes til chassiset.
• Installer I/O-platen til hovedkortet på baksiden av chassiset.
• Sett hovedkortet i chassiset og pass på at det passer inn i I/O-panelet.
• Fest hovedkortet med de medfølgende skruene til chassiset.
HOVEDKORT INSTALLASJON
NO
• Igazítsa az alaplapot a házba, hogy megállapítsa a pontos elhelyezkedését.
Ha elkészült, távolítsa el az alaplapot, és ennek megfelelően rögzítse a távtartókat
• Helyezze be az alaplap I / O lemezét a ház hátulján lévő kivágásba.
• Helyezze az alaplapot a házba, ügyelve arra, hogy a hátsó csatlakozók
illeszkedjenek az I / O lemezbe.
• Használja a mellékelt alaplapcsavarokat az alaplap rögzítéséhez.
ALAPLAP BEHELYEZÉSE
HU
• Kiinnitä emolevyn kannakeruuvit koteloon oikeille paikoilleen emolevyn mukaisesti.
Aseta emolevyn IO-suoja ja sen jälkeen emolevy paikalleen ja ruuvaa kiinni
mukana tulevilla ruuveilla.
EMOLEVYN ASENNUS
FI
• Remove the rear PCI-E slot covers as necessary (depending on the slot size of your card).
• Carefully position and slide your PCI-E card into place, then secure with the add-on card screws supplied.
GRAPHICS CARD/PCI-E CARD INSTALLATION
EN
• Entfernen Sie bei Bedarf die rückseitigen PCI-Blenden (abhängig von der Steckplatzgröße Ihrer Karte).
• Positionieren und schieben Sie Ihre PCI-E-Karte vorsichtig in den entsprechen Slot im Mainboard und an die PCI-Slots
am Gehäuse. Sichern Sie die Karte am Gehäuse mit den zuvor entfernten Schrauben.
INSTALLATION DER GRAFIKKARTE/PCI-E-KARTE
DE
• Retirer les protections arrières du slot PCI-E si nécessaire (dépendant de la taille du slot de votre carte).
• Positionner avec précaution et insérer la carte PCI-E à sa place, puis sécuriser avec les vis incluses.
INSTALLATION DE LA CARTE GRAPHIQUE/CARTE PCI-E
FR
• Remova as tampas das portas PCI-E necessárias (dependendo do tamanho da sua placa).
• Posicione cuidadosamente, encaixe a placa PCI-E na porta apropriada e aperte-a com os parafusos incluídos.
INSTALAÇÃO DA PLACA GRÁFICA/PLACA PCI-E
PT
• Zdejmij zaślepki PCI-E (w zależności od rozmiaru gniazda karty).
• Ostrożnie umieść i wsuń kartę PCI-E na miejsce, a następnie zabezpiecz załączonymi wkrętami do kart rozszerzeń.
INSTALACJA KARTY GRAFICZNEJ/KARTY PCI-E
PL
• Avlägsna täckplåten för den plats där respektive kort skall monteras.
• Skjut sedan försiktigt in och placera PCI-E-kortet och färst det med en av de medföljande passande skruvarna.
INSTALLATION AV GRAFIKKORT/PCI-E-KORT
SV
• Fjern dekselet der kort skal monteres.
• Trykk deretter forsiktig inn og plasser PCI-E-kortet og fest det med en av de medfølgende skruene.
INSTALLASJON AV GRAFIKKORT/PCI E-KORT
NO
• Szükség esetén távolítsa el a hátsó PCI-E foglalat fedelét (a videokártya méretétõl függõen).
• Óvatosan helyezze be és csúsztassa a PCI-E kártyát a helyére, majd rögzítse a mellékelt csavarokkal.
VIDEOKÁRTYA/PCI-E KÁRTYA BESZERELÉSE
HU
• Irroita tarpeelliset PCI-E suojalevyt (asennettavan kortin mukaisesti).
• Asenna PCI-E kortti varovasti paikalleen ja kiinnitä ruuvilla koteloon.
NÄYTÖNOHJAIMEN/PCI-E-KORTIN ASENNUS
FI

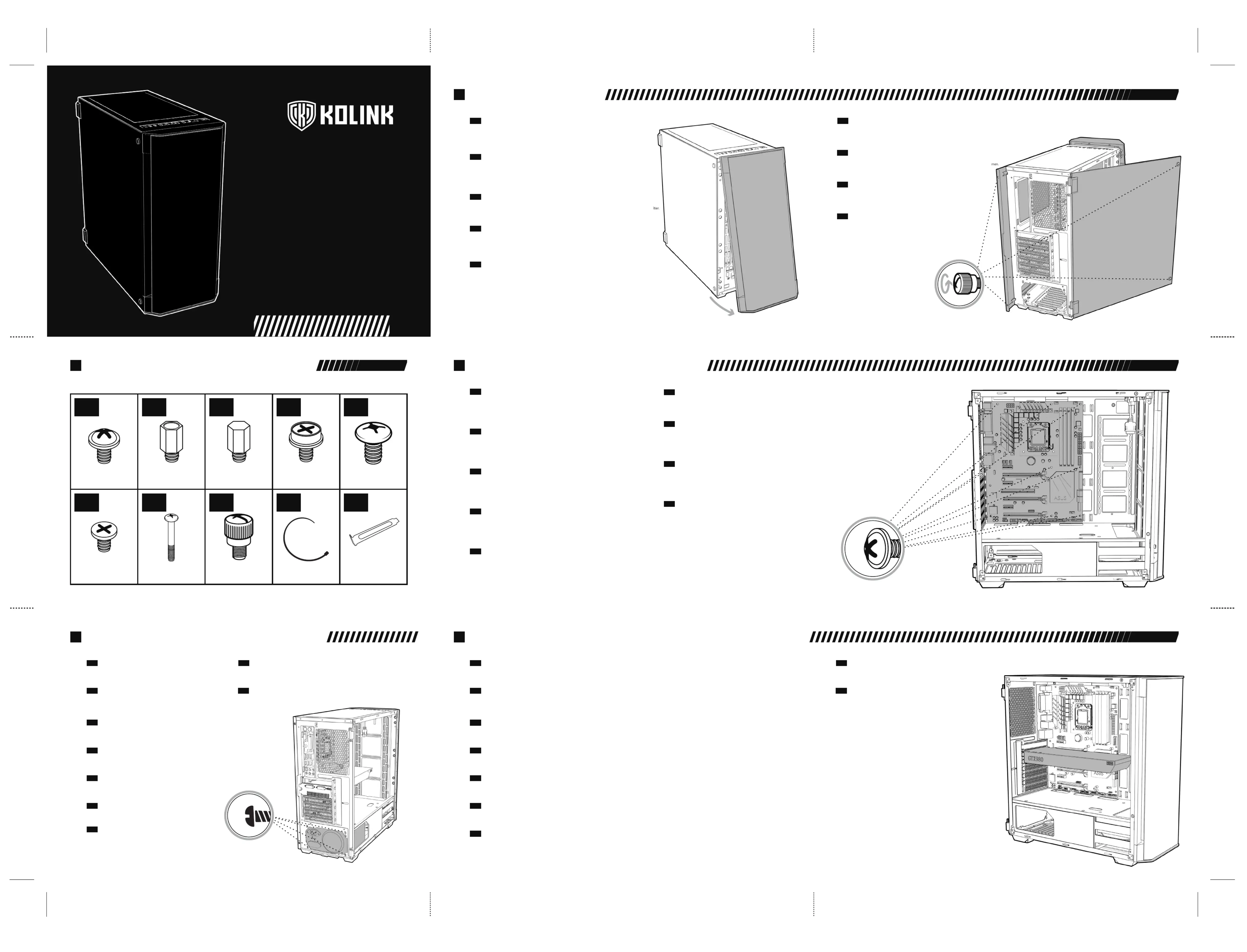

PANEL REMOVAL
2
MOTHERBOARD INSTALLATION
3
GRAPHICS CARD/PCI-E CARD INSTALLATION
5
ACCESSORY PACK CONTENTS
1
• Plasser strømforsyningen / PSU i chassiset.
• Finn riktig hullmønster og fest strømforsyningen til de medfølgende skruene.
STRØMFORSYNING/PSU-INSTALLASJON
NO
• Helyezze a PSU-t a ház alsó hátsó részébe, a PSU burkolaton belülre.
• Igazítsa a lyukakhoz és rögzítse csavarokkal.
TÁPEGYSÉG BEHELYEZÉSE
HU
• Legen Sie das Netzteil in den unteren hinteren Teil des Gehäuses, unterhalb der Netzteilabdeckung.
• Richten Sie die Gewinde des Netzteils an den passenden Bohrungen im Gehäuse aus und
sichern Sie es mit entsprechenden Schrauben, die dem Netzteil beiliegen.
INSTALLATION DES NETZTEILS
DE
• Placer le PSU dans la partie inférieure arrière du boîtier, au niveau de l'espace dédié.
• Aligner les trous et sécuriser avec les vis.
INSTALLATION DU BLOC D’ALIMENTATION
FR
• Posicione a fonte de alimentação na parte de baixo da caixa, dentro da cobertura para a fonte de alimentação.
• Alinhe com as furações e segure-a com parafusos.
INSTALAÇÃO DA FONTE DE ALIMENTAÇÃO
PT
• Umieść zasilacz w dolnej tylnej części obudowy, w osłonie zasilacza.
• Wyrównaj otwory i zabezpiecz śrubami.
INSTALACJA ZASILACZA
PL
• Placera nätdelen/PSU i chassi.
• Hitta rätt hålbild och fäst nätdelen med de medföljande skruvarna.
INSTALLATION AV NÄTDEL/PSU
SV
• Kohdenna virtalähde paikalleen ja kiinnitä koteloon ruuveilla.
VIRTALÄHTEEN ASENNUS
FI
POWER SUPPLY INSTALLATION
4
• Place PSU in the bottom rear of the case, within the PSU shroud.
• Align the holes and secure with screws.
POWER SUPPLY INSTALLATION
EN
• Take off the front panel by pulling carefully from the bottom of the panel.
• Remove the left side panel by removing the 2 thumbscrews and swinging the door outwards,
then lift off the hinges at the back of the case.
• Remove the right side panel by removing the two rear thumbscrews and sliding the panel backwards.
PANEL REMOVAL
EN
• Vorderseite - Suchen Sie den Ausschnitt am unteren Teil der Front, halten Sie gleichzeitig das Chassis
mit einer Hand fest und ziehen Sie mit etwas Kraft am Ausschnitt, bis sich die Clips lösen.
• Linkes Seitenteil - Lösen Sie die zwei Rändelschrauben, öffnen Sie die Tür und heben Sie sie vorsichtig aus den Scharnieren.
• Rechtes Seitenteil - Lösen Sie die beiden Rändelschrauben, ziehen Sie das Seitenteil etwas nach hinten
und heben Sie es vorsichtig ab.
ENTFERNEN DER SEITLICHEN ABDECKUNG
DE
• Retirer le panneau avant en tirant délicatement par le bas.
• Retirer le panneau gauche en retirant les 2 vis et en ouvrant la porte vers l'extérieur, puis soulever les charnières à l'arrière du bo
• Retirer le panneau droit en dévissant les 2 vis à l'arrière et faisant glisser les panneaux vers l'arrière.
RETRAIT DES PANNEAUX AVANT/LATÉRAL
FR
• Remova o painel lateral esquerdo removendo os dois parafusos e puxe a porta para fora e depois,
na parte de trás da caixa, levante as dobradiças para cima.
• Remova o painel lateral direito removendo os dois parafusos traseiros e deslizando o painel para trás.
• Retire o painel frontal ao levantar cuidadosamente a parte de baixo do painel.
REMOÇÃO DO PAINEL LATERAL/FRONTAL
PT
• Zdejmij lewy panel boczny odkręcając 2 szybkośrubki odchylając drzwi na zewnątrz, a następnie wyjmij je z zawiasów.
• Zdejmij prawy panel boczny odkręcając dwie tylne śruby i przesuwając panel do tyłu.
• Zdejmij panel przedni ostrożnie pociągając od spodu panelu.
USUWANIE PANELU PRZEDNIEGO/BOCZNEGO
PL
• Främre panel - Under panelen finns en greppyta, stabilisera chassit med en hand och dra sedan.
• Vänster panel - Avlägsna de två tumskruvarna och öppna dörren utåt, häng försöktigt av dörren från gångjä
• Höger panel - Avlägsna höger panel genom att skruva av de två tumskruvarna och skjut panelen bakåt.
AVLÄGSNANDE AV PANELER
SV
• Frontpanel - Ta av frontpanelet ved å trekke forsiktig fra bunnen av panelet.
• Venstre panel - Fjern de to tommelskruene og åpne døren utover, løft døren fra hengslene.
• Høyre panel - Fjern det høyre panelet ved å skru de to tommelskruene løs og skyv panelet tilbake.
FJERNING AV PANELER
NO
• Távolítsa el a bal oldali panelt úgy, hogy eltávolítja a 2 csavart és kifelé fordítja az
ajtót, majd emelje le a zsanérokat a ház hátoldalán.
• Távolítsa el a jobb oldali panelt a két hátsó csavar eltávolításával, és csúsztassa hátra a panelt.
• A panel aljától óvatosan húzva vegye le az előlapot.
ELSŐ/OLDALSÓ PANEL ELTÁVOLÍTÁSA
HU
• Irrota vasen sivupaneeli ruuvaamalla sormiruuvit irti, kääntämällä ovi ulospäin ja nostamalla kylki pois saranoilta.
• Irrota oikea sivupaneeli ruuvaamalla sormiruuvit irti ja liu'uttamalla paneelia taaksepäin.
• Irrota etupaneeli vetämällä paneelin alaosasta.
PANEELIEN IRROTUS
FI
x12 x6 x1
x4 x2 x4 x3 x1
x4 x3
Motherboard/SSD Screws Motherboard Stand-off Side Stand-off
3.5” Drive Screw Fan Screw Thumb Screw Cable Tie PCI Slot
PSU Screw Add-on Card Screw

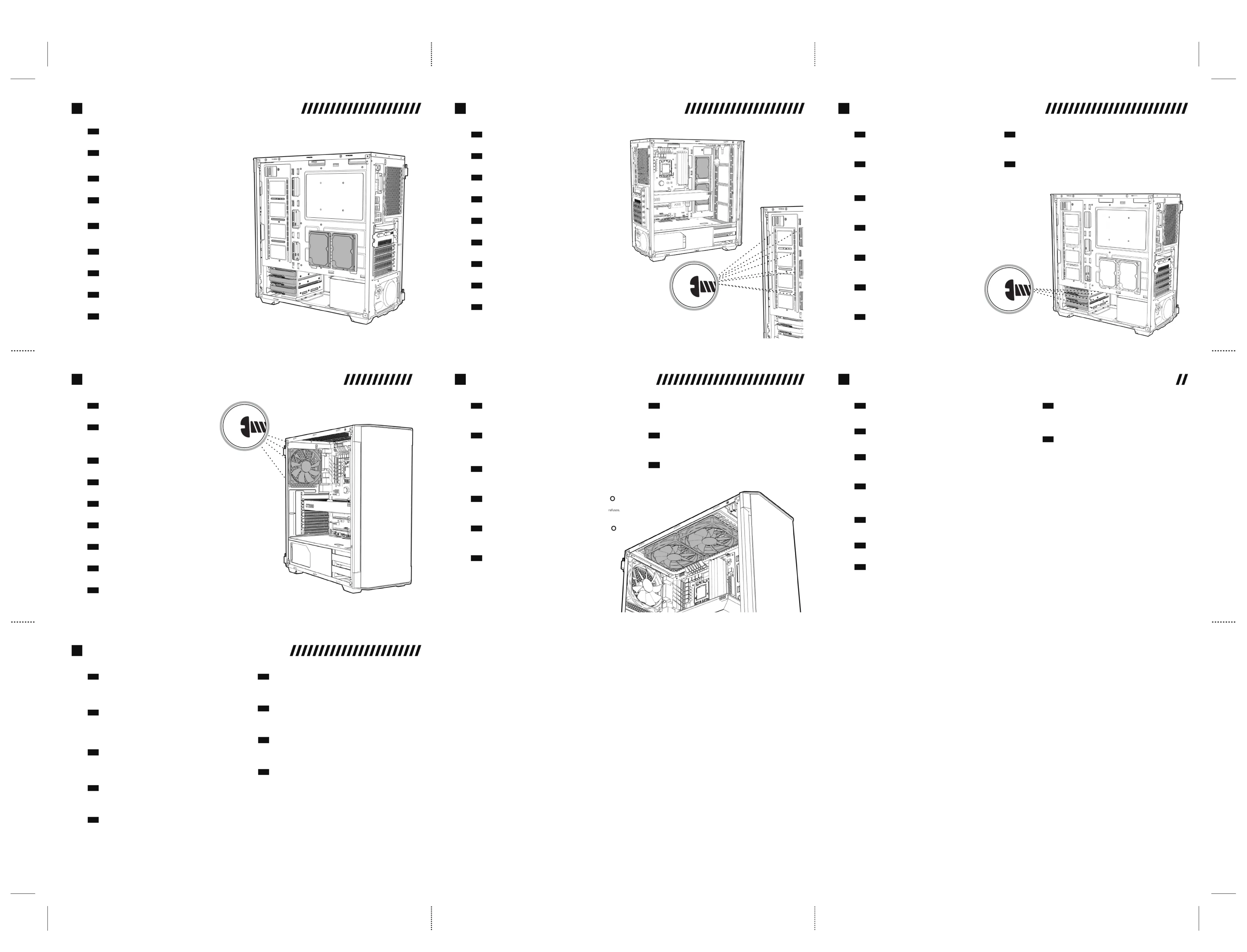

• Først fest viftene til radiatoren.
• Fest radiatorens chassis med skruer. Fest skruene fra utsiden.
INSTALLASJON AV RADIATOR FOR
VANNKJØLING
NO
• Rögzítse a ventilátorokat a radiátorra, majd rögzítse a radiátort a házon belül csavarok segítségével.
VÍZHŰTŐ BESZERELÉSE
HU
• Fäst först fläktarna i radiatorn.
• Fäst radiatorn chassit med hjälp av skruvar. Fäst skruvarna utifrån.
INSTALLATION AV RADIATOR FÖR
VATTENKYLNING
SV
• Kiinnitä tuulettimet jäähdyttimeen ja sen jälkeen kiinnitä jäähdytin koteloon.
VESIJÄÄHDYTTIMEN ASENNUS
FI
• Befestigen Sie die Lüfter am Radiator und dann den Radiator im Inneren des Gehäuses,
indem Sie ihn mit Schrauben von außen befestigen.
INSTALLATION DES RADIATORS
DE
• Sécuriser les ventilateurs au radiateur, puis l'attacher à l'intérieur du chassis en sécurisant avec les vis depuis l'extérieur.
INSTALLATION DU RADIATEUR
WATERCOOLING
FR
• Junte as ventoinhas ao radiador, posicione o radiador no chassis alinhado com as furações e segure com
parafusos, a partir do exterior.
INSTALAÇÃO DE RADIADOR PARA
WATERCOOLING
PT
• Przymocuj wentylatory do chłodnicy, a następnie zamocuj chłodnicę wewnątrz obudowy,
mocując śrubami od zewnątrz.
INSTALACJA CHŁODZENIA WODNEGO
PL
• Secure the fans to the radiator, then fasten the radiator inside the chassis by
securing with screws from the outside.
WATERCOOLING RADIATOR INSTALLATION
EN
WATERCOOLING RADIATOR INSTALLATION
11
• Kontroller etiketten for hver kontakt fra I/O -panelet for å identifisere funksjonen.
• Kontroller deretter hovedkortets bruksanvisning og koble den til den respektive kontakten. Forsikre deg om
at alle kontaktene er riktig tilkoblet for å hindre skade og at alt fungerer som det skal.
INSTALLASJON AV I/O-PANEL
NO
• Ellenõrizze az I/O panel jelzéseit a funkciók beazonosítása céljából.
• Az alaplap kézikönyve alapján kösse be az egyes I/O vezetékeket. Gyõzõdjön meg róla,
hogy megfelelõen vannak-e bekötve a polaritás szerint.
I/O PANEL BESZERELÉSE
HU
• Kontrollera märkningen för varje kontakt från I/O-panelen för att identifiera dess funktion.
• Kontrollera sedan moderkortets manual och anslut respektive kontakt. Dubbelkolla så att samtliga
kontakter anslutits korrekt för att undvika skador samt säkerställa att allt fungerar som det skall.
INSTALLATION AV I/O-PANEL
SV
• Tarkista jokaisen liittimen nimike huolellisesti niiden toiminnon varmistamiseksi.
• Selvitä emolevyn ohjekirjasta mihin liittimeen mikäkin johdin tulee kiinnittää. Varmista, että + ja - johtimet
on asennettu oikeille paikoille, jotta laite toimii oikein eikä vahinkoja synny.
I/O-PANEELIN ASENNUS
FI
• Überprüfen Sie sorgfältig die Beschriftung der einzelnen Stecker an den Kabeln des I/O-Panels,
um ihre Funktion zu identifizieren.
• Konsultieren Sie das Handbuch ihres Mainboards, um festzustellen, wohin jedes Kabel gehört und stecken
Sie sie nacheinander an. Bitte vergewissern Sie sich, dass sie richtig gepolt sind, um Fehlfunktionen oder
Beschädigungen zu vermeiden.
ANSCHLUSS DES I/O-PANELS
DE
• Vérifier attentivement chaque label sur les connecteurs du panneau I/O afin d’identifier leur fonction.
• Comparer avec le manuel de la carte mère pour localiser où chaque câble doit être installé, puis les
connecter un par un. Prenez soin qu’ils soient installés avec la polarité adéquate pour éviter un
disfonctionnement ou tout dommage.
INSTALLATION DU PANNEAU I/O
FR
• Verifique cuidadosamente a marcação de cada conector do painel I/O e identifique a sua função.
• De acordo com o manual da Motherboard, localize onde cada conector deverá ser instalado, e instale
um de cada vez. Por favor, assegure-se que os conectores são instalados na polaridade correta para evitar avarias.
INSTALAÇÃO DO PAINEL I/O
PT
• Dokładnie sprawdź oznaczenie każdego złącza panelu I/O, aby zidentyfikować ich funkcje.
• Przejdź do instrukcji płyty głównej, aby zlokalizować miejsce instalacji każdego przewodu, a następnie
zabezpieczyć go pojedynczo. Upewnij się, ze są one zainstalowane we właściwej biegunowości, aby uniknąć
nieprawidłowego działania lub uszkodzenia.
INSTALACJA PANELU I/O
PL
• Carefully check the labelling of each connector from the I/O panel to identify their function.
• Cross reference with the motherboard manual to locate where each wire should be installed,
then secure one at a time. Please ensure they are installed in the correct polarity to
avoid non-function or damage.
I/O PANEL INSTALLATION
EN
I/O PANEL INSTALLATION
12
• Fjern støvfiltre.
• Skru fast vifte.
• Monter støvfilter.
INSTALLASJON AV VIFTER PÅ TOPPEN
NO
• Távolítsa el a porszűrőt a ház tetejéről.
• Igazítsa a ventilátort a ház tetején található csavarlyukakhoz és rögzítse csavarokkal.
• Helyezze vissza a porszűrőt, miután rögzítette a ventilátort.
FELSŐ VENTILÁTOR BESZERELÉSE
HU
• Avlägsna dammfilter.
• Skruva fast fläkt.
• Montera dammfilter.
INSTALLATION AV FLÄKTAR I TOPPEN
SV
• Irrota pölysuodatin kotelon yläosasta.
• Kohdenna tuulettimet kotelon ruuvireikiin ja ruuvaa kiinni.
• Asenna pölysuodatin takaisin paikalleen.
KATTOTUULETTIMEN ASENNUS
FI
• Entfernen Sie den Staubfilter von der Oberseite des Gehäuses.
• Richten Sie Ihren Lüfter an den Bohrungen an der Oberseite des Gehäuses aus und sichern Sie
ihn mit Schrauben, die dem Lüfter beiliegen.
• Setzen Sie den Staubfilter wieder ein, sobald die Lüfter installiert sind.
INSTALLATION DER OBEREN LÜFTER
DE
• Retirer le filtre à poussière du haut du boîtier.
• Aligner les ventilateurs sur les trous de vis situés en haut du châssis et fixer à l'aide de vis.
• Remplacer le filtre à poussière une fois sécurisé.
INSTALLATION DU VENTILATEUR SUPÉRIEUR
FR
• Remova o filtro para o pó no topo da caixa.
• Alinhe a(s) ventoinha(s) com as furações dos parafusos no topo do chassis e segure-a(s) com pa
• Volte a posicionar os filtros para o pó.
INSTALAÇÃO DA VENTOINHA DE TOP
PT
• Wyjmij filtr przeciwpyłowy z górnej części obudowy.
• Dopasuj wentylator(y) do otworów na śruby w górnej części obudowy i zabezpiecz śrubami.
• Włóż filtr przeciwpyłowy po zabezpieczeniu wentylatorów.
INSTALACJA WENTYLATORA GÓRNEG
PL
• Remove the dust filter from the top of the case.
• Align your fan(s) to the screw holes on the top of the chassis and secure with screws.
• Replace your dust filter once secured.
TOP FAN INSTALLATION
EN
TOP FAN INSTALLATION
10
• Befestigen Sie zwei Schrauben auf der linken Seite der Festplatte.
• Schieben Sie das Laufwerk in den 3,5"-Schacht an der Rückseite des Gehäuses.
• Sichern Sie die Festplatte auf der rechten Seite mit den mitgelieferten Schrauben
und ziehen Sie sie von Hand fest.
3.5" HDD-INSTALLATION
DE
• Fixer 2 vis sur le côté gauche du disque dur.
• Glisser le lecteur dans l'emplacement 3.5" à l'arrière du boîtier.
• Sécuriser le lecteur sur la droite en utilisant les vis fournies et serrant bien.
INSTALLATION D’UN HDD 3.5"
FR
• Coloque 2 parafusos no lado esquerdo da unidade.
• Deslize a unidade para a baía 3.5" que está na parte de trás da caixa.
• Aparafuse a unidade no lado direito com os parafusos incluídos e aperte à mão.
INSTALAÇÃO DE HDD 3.5"
PT
• Przymocuj 2 śruby po lewej stronie dysku twardego.
• Wsuń napęd do 3,5-calowych wnęk z tyłu obudowy.
• Zabezpiecz napęd po prawej stronie za pomocą dostarczonych śrub i dokręć ręką.
INSTALACJA DYSKU HDD 3.5"
PL
• Fest 2 skruer til venstre på harddisken.
• Skyv harddisken inn i noen av de bakre 3,5-tommers sporene.
• Fest harddisken til høyre ved hjelp av de medfølgende skruene.
3.5" HDD-INSTALLASJON
NO
• Csatlakoztasson 2 csavart a merevlemez bal oldalára.
• Csúsztassa a meghajtót a ház hátulján lévő 3,5"-es rekeszbe.
• A mellékelt csavarokkal rögzítse a meghajtót a jobb oldalon.
3.5" HDD BESZERELÉSE
HU
• Fäst 2 skruvar på vänster sida av hårddisken.
• Skjut in hårddisken i någon av de bakre 3,5" platserna.
• Fäst hårddisken på höger sida med hjälp av de medföljande skruvarna.
3.5" HDD INSTALLATION
SV
• Kiinnitä kaksi ruuvia kovalevyn vasemmalle puolelle.
• Liu'uta kovalevy 3,5"-paikkaan kotelon takaosassa.
• Kiinnitä kovalevy ruuveilla oikealta puolelta.
3.5" HDD ASENNUS
FI
• Attach 2 screws to the left side of the hard drive.
• Slide the drive into the 3.5" bays at the rear of the case.
• Secure the drive on the right side using the provided screws and hand tighten.
3.5" HDD INSTALLATION
EN
3.5" HDD INSTALLATION
8
• Plasser SSD i holderen og fest med de medfølgende skruene.
INSTALLASJON AV 2.5" ENHETER/SSD (FRONT)
NO
• Helyezze a 2,5"-os meghajtót a tartókra és rögzítse hátulról csavarokkal.
2.5" SSD BESZERELÉSE (ELÖL)
HU
• Placera SSD-enheten i hållaren och fäst enheleten med de medföljande skruvarna.
INSTALLATION AV 2.5" ENHETER/SSD (FRONT)
SV
• Aseta 2.5" levy kiinnikkeisiin ja ruuvaa kiinni takaa.
2.5" SSD ASENNUS (EDESSÄ)
FI
• Richten Sie Ihre SSD an den Schraubenlöchern aus und sichern Sie sie mit Schrauben von der Rückseite aus.
2.5" SSD-INSTALLATION (VORDERSEITE)
DE
• Aligner le lecteur avec les trous à vis et sécuriser en vissant par l'arrière.
INSTALLATION D’UN SSD 2.5" (AVANT)
FR
• Posicione a drive de 2.5" nos suportes adequados e segure com parafusos a partir da parte de trás.
INSTALAÇÃO DE SSD 2.5" (À FRENTE)
PT
• Umieść napęd 2,5" na mocowaniach i zabezpiecz śrubami od tyłu.
INSTALACJA DYSKU SSD 2.5" (PRZÓD)
PL
• Place your 2.5" drive on the mounts and secure with screws from behind.
2.5" SSD INSTALLATION (FRONT)
EN
2.5" SDD INSTALLATION (F)
7
• Finn riktig hullmønster og fest deretter viften med skruer.
MONTERING AV VIFTER FORAN OG BAK
NO
• Igazítsa a ventilátort a ház furataihoz és csavarokkal rögzítse.
ELSŐ/HÁTSÓ VENTILÁTOR SZERELÉSE
HU
• Hitta rätt hålbild och fäst sedan fläkten med skruvar.
INSTALLATION AV FLÄKTAR I FRONT OCH BAK
SV
• Kohdenna tuuletin kotelon ruuvireikiin ja ruuvaa kiinni.
ETU-/TAKATUULETTIMIEN ASENNUS
FI
• Richten Sie Ihren Lüfter an den Bohrungen am Gehäuse aus und sichern Sie ihn
mit den Schrauben, die dem Lüfter beiliegen.
INSTALLATION DES VORDER-
UND RÜCKSEITIGEN LÜFTERS
DE
• Aligner le ventilateur avec les trous à vis du châssis et sécuriser avec les vis.
INSTALLATION DU VENTILATEUR AVANT/ARRIÈRE
FR
• Alinhe a ventoinha com as furações no chassis e aperte com parafusos.
INSTALAÇÃO DE VENTOINHAS À FRENTE/ATRÁS
PT
• Dopasuj wentylator do otworów w obudowie i zabezpiecz śrubami.
INSTALACJA WENTYLATORA PRZEDNIEGO/TYLNEGO
PL
• Align your fan to the screw holes on the chassis and secure with screws.
FRONT/REAR FAN INSTALLATION
EN
FRONT/REAR FAN INSTALLATION
9
• Fjern SSD holderen, fest SSD til holderen og fest deretter holderen til den bakre delen av hovedkortet.
INSTALLASJON AV 2.5" ENHETER/SSD (BAK)
NO
• Csavarja ki az SSD konzolt, csavarja be az SSD-t a konzolhoz, majd rögzítse vissza.
2.5" SSD BESZERELÉSE (HÁTUL)
HU
• Avlägsna SSB-hållaren, fäst SSD-enheten i hållaren och fäst sedan hållaren i den bakre moderkortsplåten.
INSTALLATION AV 2.5" ENHETER/SSD (BAK)
SV
• Kohdenna SSD ruuvireikiin ja ruuvaa kiinni.
2.5" SSD ASENNUS (TAUSTA)
FI
• Entfernen sie die Schrauben der SSD-Halterung. Befestigen Sie Ihr Laufwerk an der Halterung
und befestigen Sie sie wieder an der Rückseite des Mainboard-Trays mit den Schrauben.
2.5" SSD-INSTALLATION (RÜCKSEITE)
DE
• Dévisser le support SSD, y attacher le SSD puis revisser dans l'emplacement prévu à cet effet.
INSTALLATION D’UN SSD 2.5" (ARRIÈRE)
FR
• Desaparafuse o suporte de SSD, coloque o SSD no suporte do mesmo e aparafuse na
parte de trás do tabuleiro da motherboard.
INSTALAÇÃO DE SSD 2.5" (ATRÁS)
PT
• Odkręć wspornik SSD, przymocuj dysk SSD do wspornika i przykręć z powrotem
do tylnej czesci tacki płyty głównej.
INSTALACJA DYSKU SSD 2.5" (TYŁ)
PL
• Unscrew the SSD bracket, attach SSD to the bracket and screw back onto the rear motherboard plate.
2.5" SSD INSTALLATION (REAR)
EN
2.5" SDD INSTALLATION (R)
6
Tuotetiedot
| Merkki: | Kolink |
| Kategoria: | Tietokoneen huijaus |
| Malli: | Refine |
Tarvitsetko apua?
Jos tarvitset apua merkille Kolink Refine esitä kysymys alla ja muut käyttäjät vastaavat sinulle
Tietokoneen huijaus Kolink Käyttöohjeet
17 Joulukuuta 2024
17 Joulukuuta 2024
17 Joulukuuta 2024
17 Joulukuuta 2024
17 Joulukuuta 2024
17 Joulukuuta 2024
17 Joulukuuta 2024
16 Joulukuuta 2024
16 Joulukuuta 2024
16 Joulukuuta 2024
Tietokoneen huijaus Käyttöohjeet
- Tietokoneen huijaus Gigabyte
- Tietokoneen huijaus AeroCool
- Tietokoneen huijaus Lian Li
- Tietokoneen huijaus Sharkoon
- Tietokoneen huijaus Zalman
- Tietokoneen huijaus Thermaltake
- Tietokoneen huijaus MSI
- Tietokoneen huijaus ModeCom
- Tietokoneen huijaus ADATA
- Tietokoneen huijaus Fractal Design
Viimeisimmät Tietokoneen huijaus Käyttöohjeet
17 Joulukuuta 2024
16 Joulukuuta 2024
15 Joulukuuta 2024
15 Joulukuuta 2024
15 Joulukuuta 2024
15 Joulukuuta 2024
15 Joulukuuta 2024
15 Joulukuuta 2024
15 Joulukuuta 2024
15 Joulukuuta 2024
