Sivu 1/19
K RA M ER E L E C T R O N I C S L T D .
USER MANUAL
MODELS:
WP
- 5 80T
HDMI Line Transmitter
WP
- 580R
HDMI Line Receiver
P/N: 2900 300094 Rev - 5
WP WP- /580T - – 580R Contents i
Contents
1 Introduction 1
2 2 Getting Started
2.1 Achieving the Best Performance 2
2.2 Safety Instructions 2
2.3 Recycling Kramer Products 3
3 4 Overview
3.1 About HDBaseT™ Technology 5
3.2 Cable Using Twisted Pair 5
4 - 6 Defining the WP 580T HDMI Line Transmitter
5 - Defining the WP 580R HDMI Line Receiver 8

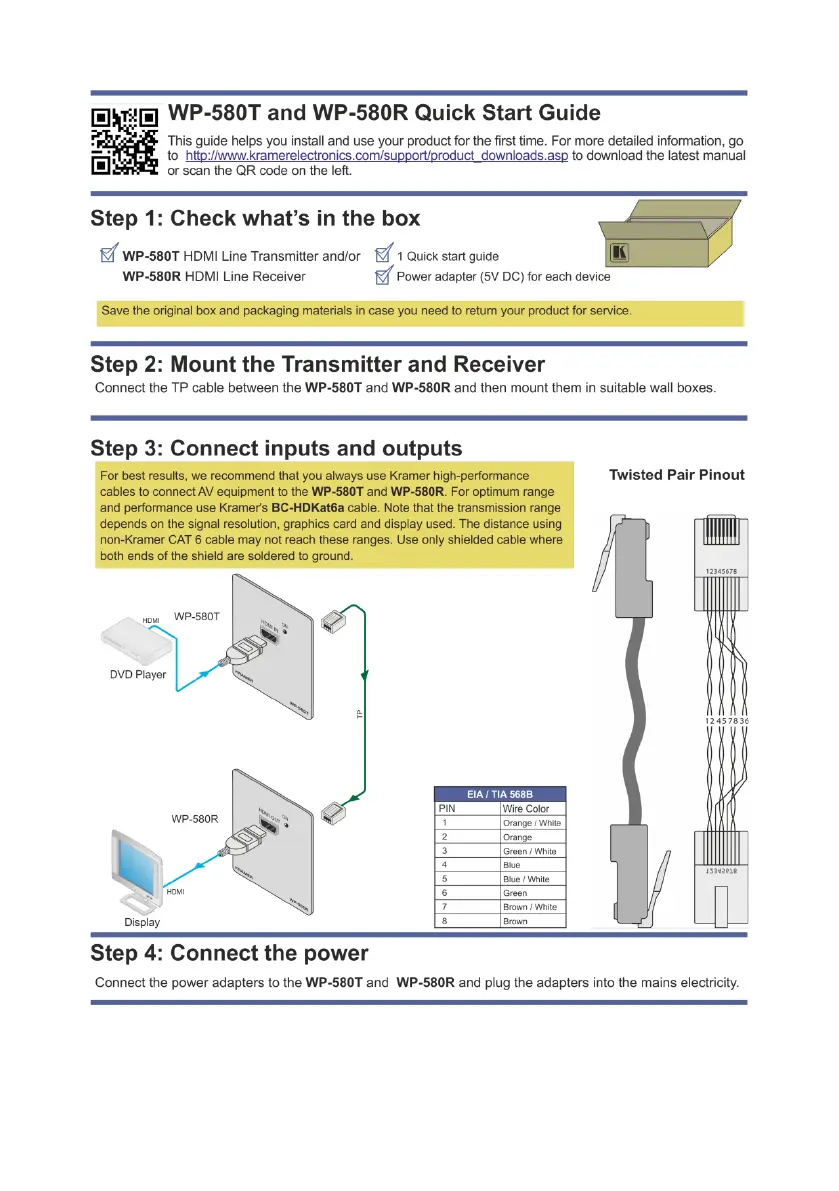

6 Connecting the WP-580T Transmitter to the WP 580R Receiver- 10
6.1 12 Wiring the TP LINE IN / LINE OUT RJ 45 Connectors-
6.2 Grounding the Transmitter/Receiver 13
7 Technical Specifications 14
Figures
Figure 1: WP-580T HDMI Line Transmitter for the US and US-D Sizes 6
Figure 2: WP-580T HDMI Line Transmitter for Europe (80mm/86mm) 7
Figure 3: WP-580R HDMI Line Receiver for the US and US- 8D Sizes
Figure 4: WP-580R HDMI Line Receiver for Europe (80mm/86mm) 9
Figure 5: Connecting the WP-580T/WP 11-580R Transmitter/Receiver
Figure 6: TP PINOUT 12
Figure 7: Grounding Connection Components 13
