For Technical Support: www.panduit.com/resources/install_maintain.asp
INSTALLATION INSTRUCTIONS
© Panduit Corp. 2012 CM643B
INLET DUCT FOR CISCO 7004
Part Number(s): DIRBB2007S21W
Page 1 of 11
(1) Inlet Duct Box (1) Right Hand
Bracket (1) Side Duct
(2) Adjustable
Brackets
(1) Left Hand
Bracket
(1) Side Duct
Mounting Bracket A
(1) Side Duct
Mounting Bracket B

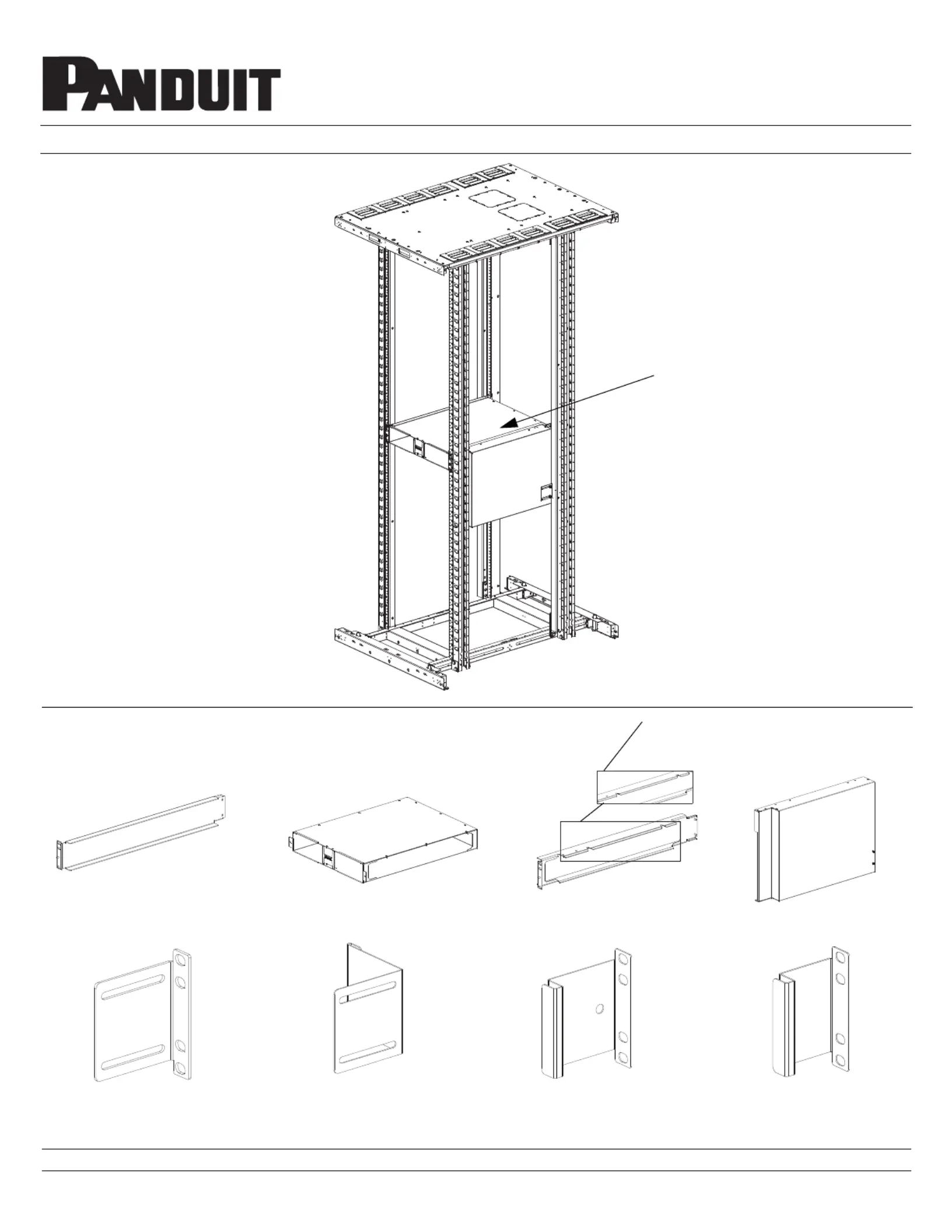

Component Guide Note: Bracket Has (2)
Notches on the Top
Rear of Cabinet
(Hot Aisle)
Front of Cabinet
(Cold Aisle)
7004
Inlet Duct
For a Net-Access Legacy
or Net-Access N-Type
Switch Cabinet
(CN*** or N***)
(1) Side Duct
Mounting Bracket C
For (FSNA110-820 series server)
For Technical Support: www.panduit.com/resources/install_maintain.asp
INSTALLATION INSTRUCTIONS
© Panduit Corp. 2012 CM643B
Device
Keep-Out Area
RUs 42-45
Device
Keep-Out Area
RUs 20-23
Device
Keep-Out Area
RUs 1-2
Device Can Be
Installed in
RUs 3-19
Device Can Be
Installed in
RUs 24-41

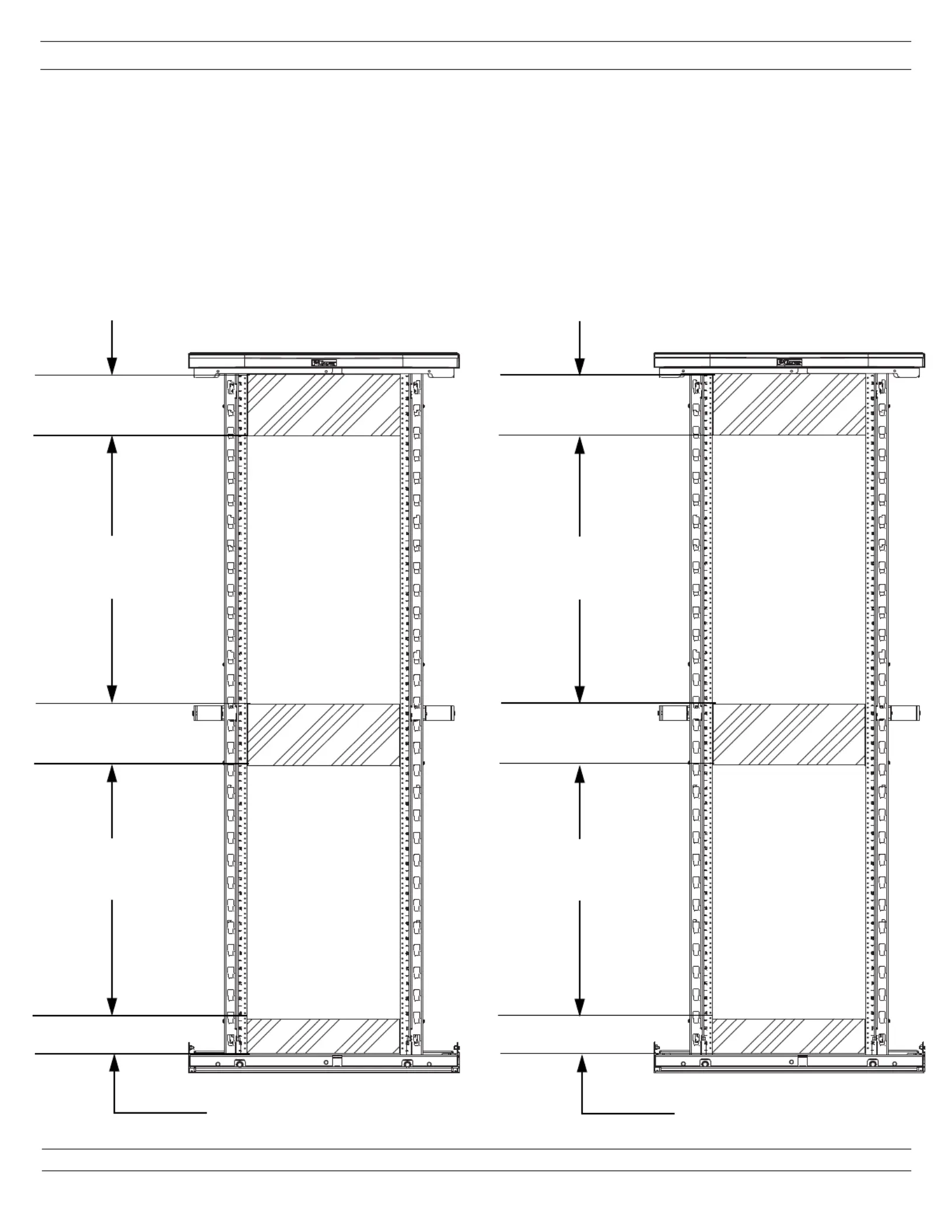

Device Placement (Legacy Cabinets Only)
Due to physical constraints posed by the front-to-back beams on the Net-Access Legacy cabinet, there
are certain areas of the cabinet that the device can not be mounted in when used in conjunction with this
inlet duct.
For Net-Access Legacy cabinets, front equipment rails need to be in full forward position and the rear
equipment rails need to be 24.25" - 26.12" back.
NOTES: Numbers-up RU numbering (#1 at bottom) assumed.
STEP 1
Device
Keep-Out Area
RUs 39-42
Device
Keep-Out Area
RUs 20-23
Device
Keep-Out Area
RUs 1-2
Device Can Be
Installed in
RUs 3-19
Device Can Be
Installed in
RUs 24-38
42 RU Net-Access CN*** Cabinet
(Legacy)
45 RU Net-Access CN*** Cabinet
(Legacy)
Page 2 of 11
For Technical Support: www.panduit.com/resources/install_maintain.asp
INSTALLATION INSTRUCTIONS
© Panduit Corp. 2012 CM643B

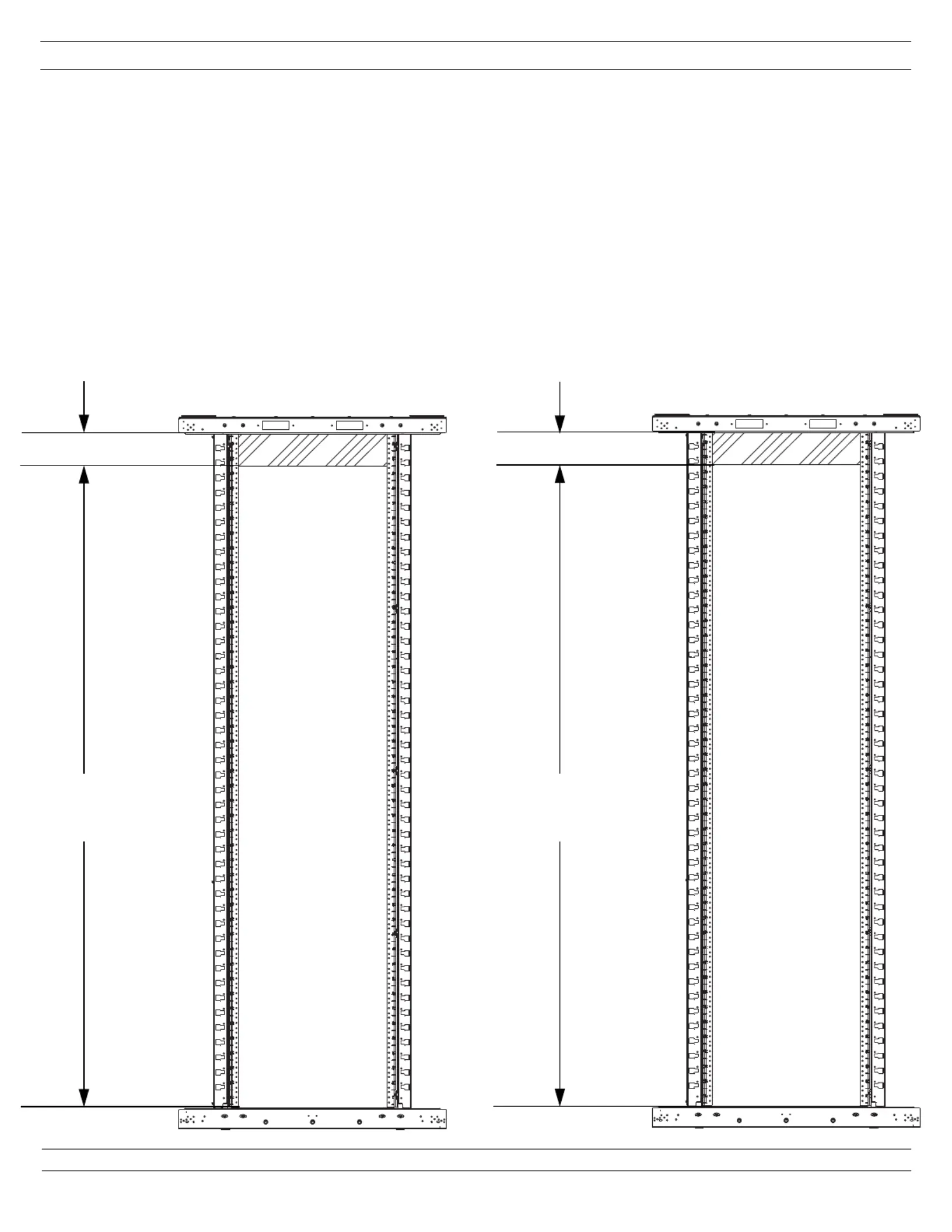

Device Placement (N-Type Cabinets Only)
For Net-Access (N***) Cabinets, there are no device keep out areas. The only restriction on the switch
placement is that 2 RU must be left open above the switch.
For Net-Access (N***) cabinets, front equipment rails need to be in full forward position and the rear
equipment rails need to be 24.25" - 26.12" back.
NOTES:
Numbers-up RU numbering (#1 at bottom) assumed.
STEP 2
Device
Keep-Out Area
RUs 44-45
Device Can Be
Installed in
RUs 1-43
Device
Keep-Out Area
RUs 41-42
Device Can Be
Installed in
RUs 1-40
45 RU Net-Access
N*** Cabinet
42 RU Net-Access
N*** Cabinet
Page 3 of 11
