© Panduit Corp. 2020 INSTALLATION INSTRUCTIONS
For Technical Support: www.panduit.com/resources/install_maintain.asp
V00029UE
Page 1 of 10

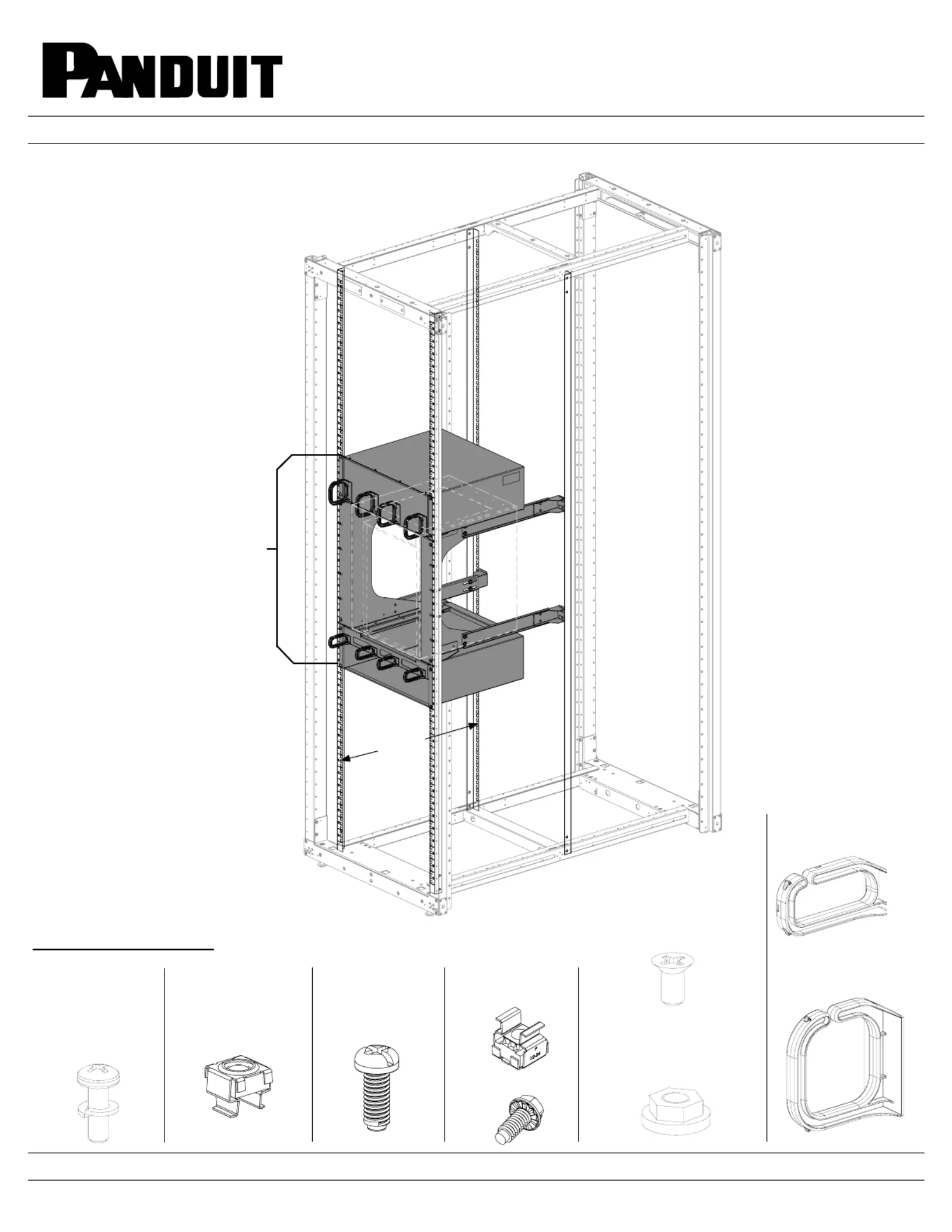

Net-Direct™ Air Inlet Duct
Part Number(s) : DIRLC9606RB1
NOTE: This Duct System requires the Switch to be
rotated 90˚ from its standard orientation
Equipment
Mounting
Rail
575mm
+/-25mm
M4 x 0.7 x 12mm Pan
Head Phillips Screw
W/Split Lock Washer
8x
M6 x 1
Cage Nut
25x
M6 x 1 x 15mm
Round Head Screw
25x
#12-24 Bonding
Cage Nut Kit
4 of each
Hardware Included
Front of Cabinet
( )Cold Aisle
Rear of Cabinet
( )Hot Aisle
Ducting System for
Cisco 9606R
17RU
2RU Cable
Manager (4x)
CMDRH2
1RU Cable
Manager (4x)
CMDRH1
M3x0.5 x 6mm
Flat Head Screw
6x
M6 Serrated FLANGE
Hex Nut
16x
© Panduit Corp. 2020 INSTALLATION INSTRUCTIONS
For Technical Support: www.panduit.com/resources/install_maintain.asp
V00029UE
Page 2 of 10

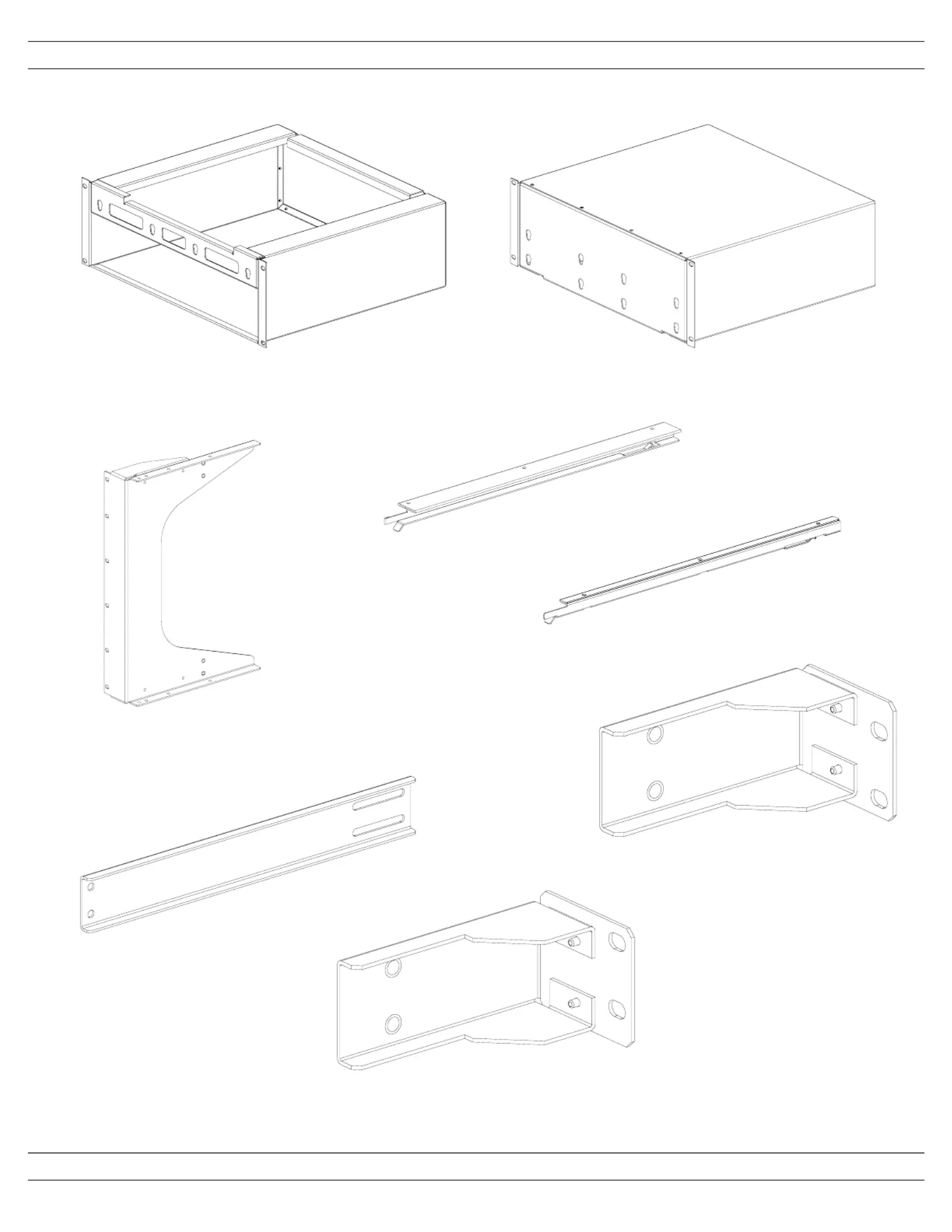

Component Guide
Inlet Duct Exhaust Duct
9606R Air Filter
Bracket Left
9606R Air Filter
Bracket Right
Vertical Mounting Bracket
(2x)
Extension Arm
(4x)
Adjustable Bracket Left Top
(LT) & Right Bottom (RB) (2x)
Adjustable Bracket Right Top
(RT) & Left Bottom (LB) (2x)
© Panduit Corp. 2020 INSTALLATION INSTRUCTIONS
For Technical Support: www.panduit.com/resources/install_maintain.asp
V00029UE
Page 3 of 10

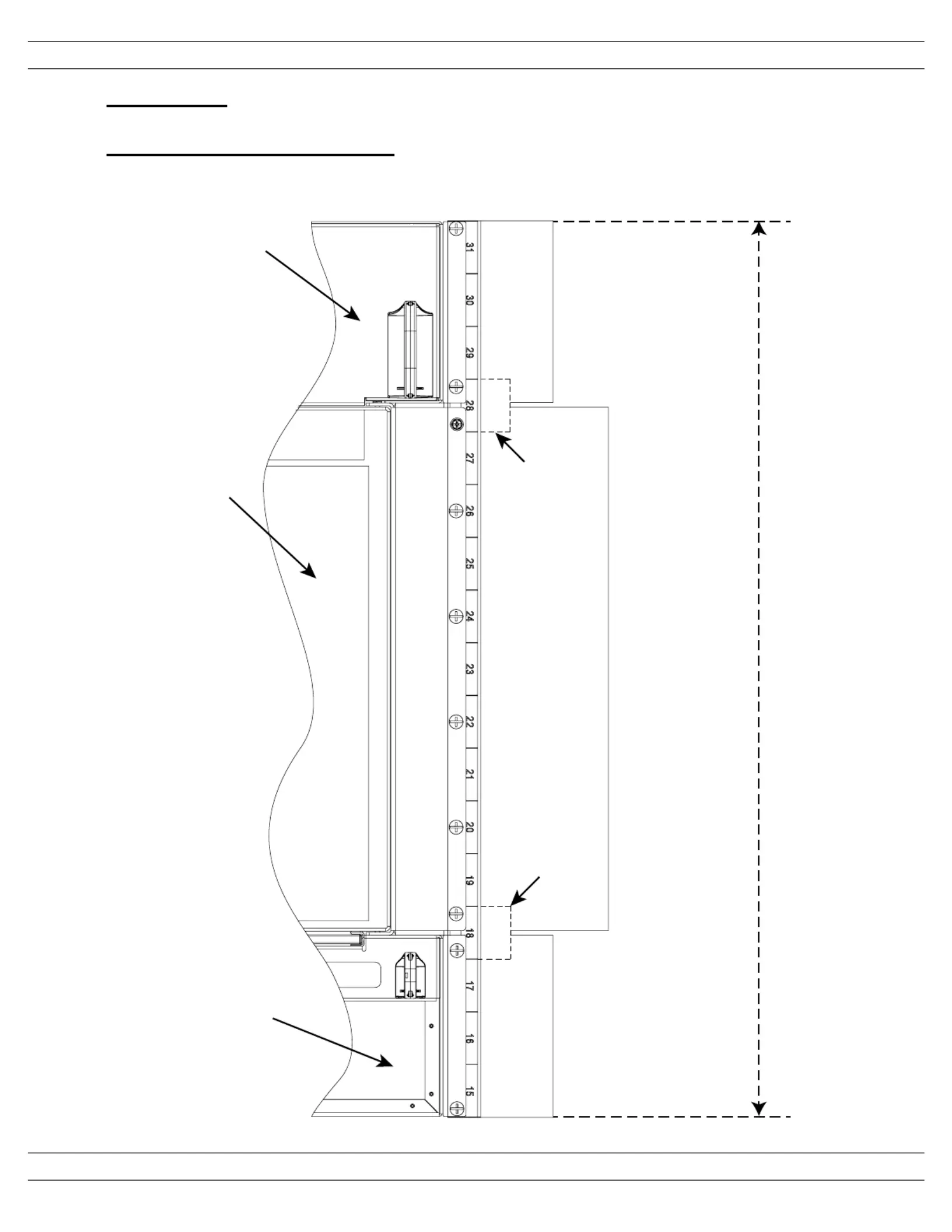

3-1/2 RU
10 RU
3-1/2 RU
1 RU
Shared
1 RU
Shared
17RU
OPEN SPACE
REQUIRED
Top Exhaust Duct
Switch
Rotated 90 DEG.
Bottom Inlet Duct
Figure 1
1.0 Preparation
1.1 17RU Open Space Required
Installation of the Switch, Bottom Inlet Duct, and Top Exhaust Duct requires 17RU. This space
must be open prior to Switch Installation (Figure 1).
