PCE-STM 5
USER MANUAL
ENGLISH
WALL SCANNER
2

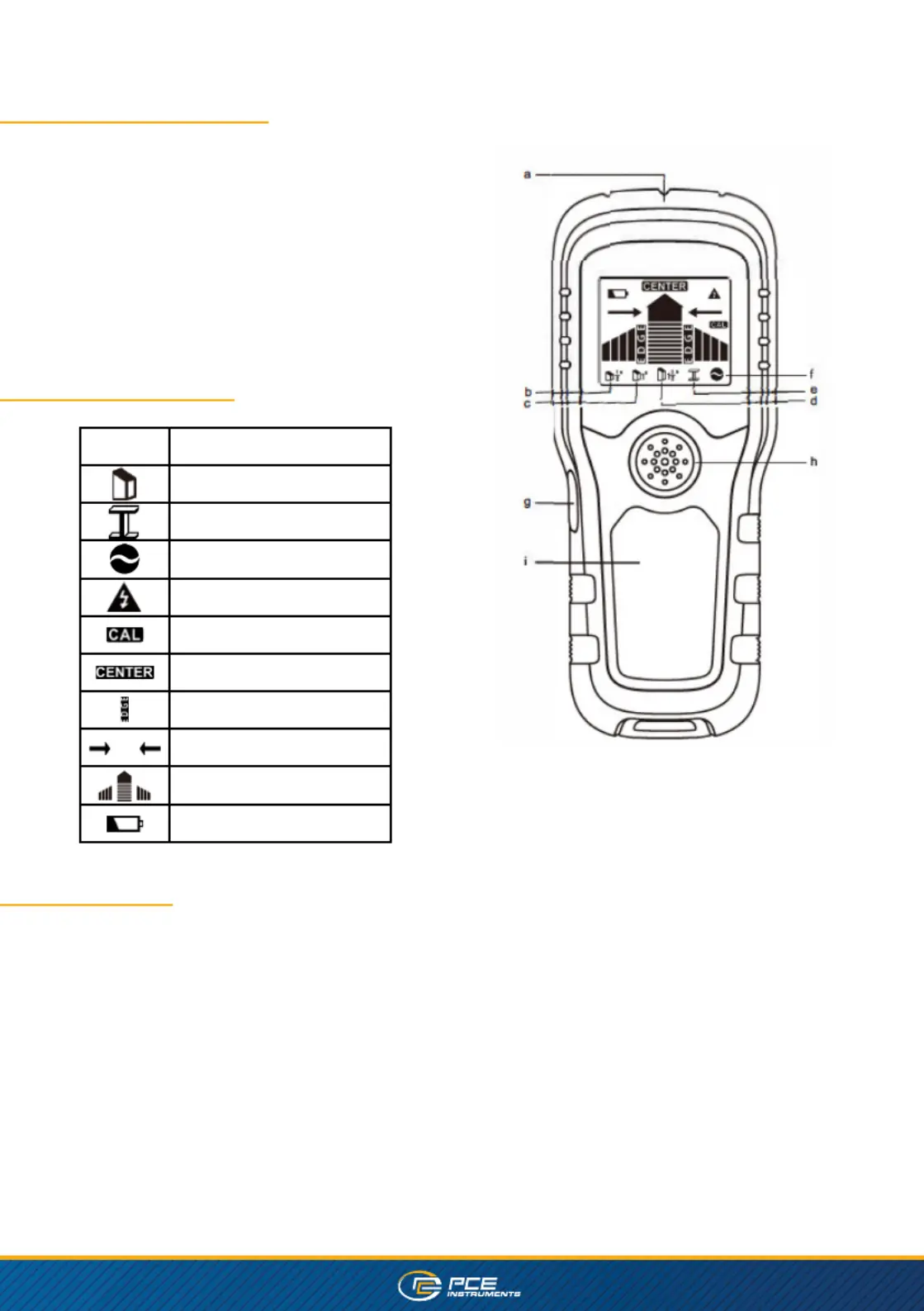

a. Position of central point
b. Stud ½ in. mode indicator
c. Stud 1 in. mode indicator
d. Stud 1 ½ in. mode indicator
e. Metal mode indicator
f. AC mode indicator
g. Calibration button
h. Power button & Mode button
i. Battery case (Back of product)
DISPLAY SCREEN
ICON INDICATION
Stud mode
Metal mode
AC mode
AC wire warning
Calibration indicator
Stud center
Stud edge
Direction of moving
Signal strength
Low power
PANEL DESCRIPTION
WARNING
Electrical eld locators may not detect live AC wires if wires are more than 2 in. (51 mm) from the scanned
surface, in concrete, encased in conduit, present behind a plywood shear wall or metallic wall covering, or if
moisture is present in the environment or scanned surface.
» DO NOT ASSUME THERE ARE NO LIVE ELECTRICAL WIRES IN THE WALL!
» DO NOT TAKE ACTIONS THAT COULD BE DANGEROUS!
» IF THE WALL CONTAINS A LIVE ELECTRICAL WIRE. ALWAYS TURN OFF THE ELECTRICAL POWER,
GAS,AND WATER SUPPLIES BEFORE PENETRATING A SURFACE. FAILURE TO FOLLOW THE
INSTRUCTIONS MAY RESULT IN ELECTRIC SHOCK, FIRE, OR SERIOUS INJURY OR PROPERTY DAMAGE.
» ALWAYS TURN OFF THE POWER WHEN WORKING NEAR ELECTRICAL WIRES.
3
lnstalling the Battery
Open the battery cover, insert a new 9V battery, and match the positive (+) and negative (-) terminals.
When LCD displays low power, please replace the battery in time.
Operation lntroduction
Power On/O
1 ) Press the power button to turn on the tool.
2) Press the power button for more than 3s to turn it o.
Auto shutdown: Auto shutdown after 3 minutes of inactivity.
Selecting the Mode
1) Stud ½ in. Mode: Locates the center and edges of wood and metal studs up to ½ in.(12mm) deep.
2) Stud 1 in. Mode: Locates the center and edges of wood and metal studs up to 1 in.(25mm) deep.
3) Stud 1 ½ in. Mode: Locates the center and edges of wood and metal studs up to 1 ½ in.(38mm) deep.
4) Metal Mode: Detects metal up to 2.36 in.(60mm) deep.
5) AC Mode: Detects live unshielded AC wires up to 2 in.(51 mm) deep.
Calibrating the Tool
Press the Calibration button (on the left side of the tool) to calibrate the tool. Wait for the decrement bars to
disappear and beep to conrm calibration has been completed.
1) Three Stud Mode: Please calibrate on a blank wall.
2) Metal and AC mode: Please perform the rst calibration on a blank wall or in the air.
NOTE:
»Be sure to wait for the calibration to complete (2 seconds) every time before moving the scanner, or it
will cause inaccurate results.
»lf the user does not calibrate properly, or if the scanner is o a wall, or calibrates on a wall with stud
behind it, the screen „CAL“ icon will blink and a buzzer will alert you; pressing the Mode key to change
modes or pressing the Calibrate key to re-calibrate correctly will eliminate this alarm.
»Choosing the right mode helps the accuracy of scanning, when you don‘t know the thickness of the wall
you can use ½ in. --> 1 in. --> 1 ½ in. to make scanning attempts.
Scanning Operation
1 ) For Stud Mode:
1. Press the tool at against the wall and slowly slide the tool across the surface.
2. When sensing near the stud, the green progress bar will light up.
3. When reaches near the edge of the stud, the yellow edge indicator will light up, while the red signal bar
indicates the intensity of the sensing.
4. Continue scanning in the direction of the arrow, when positioned to the center of the stud, the full bars
on the red signal strength indicator, the pointed arrow on the top of the bars, the CENTER icon will all be
displayed and the buzzer will sound.
5. lf the Stud ½ in. mode provides irregular readings, the target might be behind deeper than ½ in.(12mm).
Change the mode to Stud 1 in. or Stud 1 ½ in. mode.
2) For Metal and AC Mode:
Both Metal and AC modes have an interactive calibration to adjust to their sensitivity to metal or AC, which
can be used to nd the precise location of metal or AC objects in walls, oors, and ceilings.
However, sensitivity can be reduced by calibrating the tool closer to metal or AC. With reduced sensitivity,
the area where metal or AC is indicated will be smaller. But in both cases, the target is in the center of the
area where the tool indicates metal or AC is present.
