4-1/16”
Parts Included
1. One (1) Easy Mount Recessed Low Voltage Cable Plate
Tools Needed
1. Drywall saw
2. 6 Ft. tape measure
3. Pencil
4. Screwdriver
Use Peerless Industries, Inc.’s Easy Mount Recessed Low
Voltage Cable Plates to install low voltage cables behind your flat
panel TV, your amplifier or other audio and (see Figures 2 & 3),
video devices. These recessed low voltage cable plates are
designed for use with .Low Voltage / Data Cables “ONLY”
Easy Mount Recessed Low Voltage Cable Plates are designed
with the low voltage mounting brackets molded to the back of the
plate . The wall plate can be installed upright or (see Figure 1)
upside down .(see Figures 2 & 3 for upright installation)
Determine the location of your flat panel TV, amplifier or
audio/video device. Use the enclosed template to cut a hole in
the drywall. When cutting the hole in the drywall, allow for the
location of the stud. Now simply pull your audio/video cables
through the wall and through the opening in the Easy Mount
Recessed Low Voltage Cable Plate (to help insert larger cables
through the opening in the wall plate, the back scoop of the wall
plate is removable). Now insert the Easy Mount Recessed Low
Voltage Cable Plate flush into the wall. Next, screw down the wall
plate screws with wings. The wings will fasten tightly against the
back of the drywall and your installation is (see Figure 3)
complete.
These Recessed Cable Plates are Designed for Use
with Low Voltage / Data Cables “ONLY”.
Do Not Run or Pull the TV Cord or Other Electrical
Cords Inside the Drywall. National Electrical Code (NEC)
Does Not Allow the Installation of the TV Power Cord or an
Extension Cord Behind the Wall.
CAUTION
Never install low voltage wiring during lightning storms.
Never install low voltage wiring in wet locations
unless the wire is specifically designed for wet
locations.
Never touch un-insulated low voltage wires or
terminals unless the wire has been disconnected at
its source.
Use caution when installing low voltage cables.
IMPORTANT INSTRUCTIONS
Read and understand all instructions.
Follow all warning and instructions marked on the
product.
Do not use this product near water, for example
near a bath tub, wash bowl, kitchen sink, or
laundry tub, in a wet basement, or near a
swimming pool.
SAVE THESE INSTRUCTIONS.

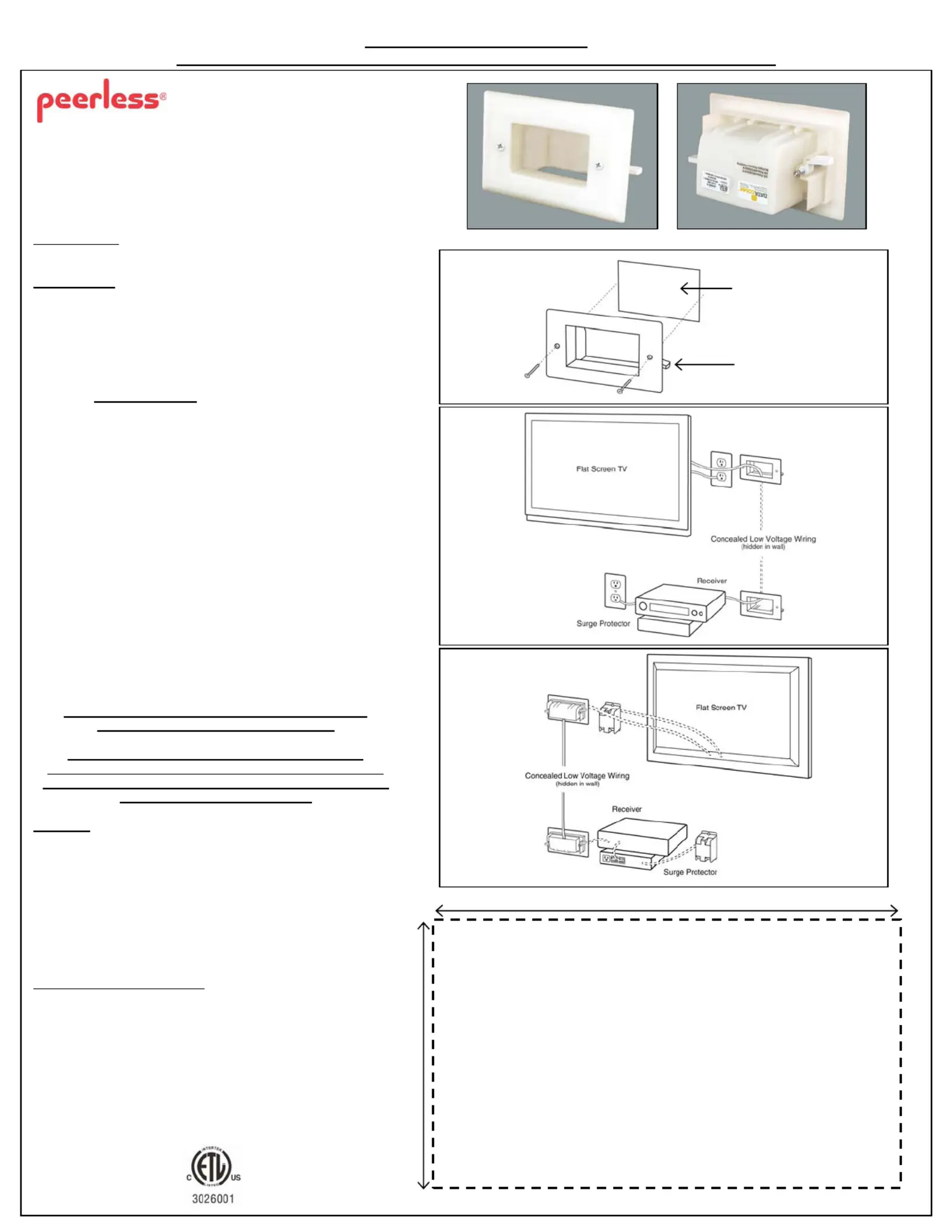

Figure 2 - Front View
Instruction / Installation Sheet
Peerless Industries, Inc. IBA4-W Easy Mount Recessed Low Voltage Cable Plates
This product is patent protected by U.S. Patent numbe
r
7390964
RoHS Compliant
Peerless Industries, Inc.
2300 White Oak Circle
Aurora, IL 60502
800.865.8870
708.865.2110
www.peerlessmounts.com
Figure 1
Figure 3 - Back View
weiV kcaB – W-4ABI weiV tnorF – W-4ABI
Low Voltage Mounting
Bracket Wing
2-5/16”
TEMPLATE
IBA4-W
Easy Mount Recessed Low Voltage Cable Plate
ACTUAL SIZE
CUT ALONG DOTTED LINE
Using Template (below),
Cut a Hole in the Drywall
ISSUED: 12-09-10 DOC#: 125-9168 Rev. 1
