EKI-2701PSI/EKI-2711PSI Startup Manual 1
PoE splitter is powered by PoE and can split PoE input
into individual power output and data output. This device
can easily connect legacy devices like IP cameras or WiFi
Access Points to a PoE network architecture and also
works as a power supply to power up devices where power
is beyond coverage as alternative power source to save
cabling deployment cost.
EKI-2701PSI/EKI-2711PSI plays the role of powered device
(PD) and splits power from PoE to Ethernet devices. In this
case, both power and data can be transmitted up to 100
meters (328 feet) with one single Ethernet CAT5 cable from
power source equipment (PSE) with the power up to 12.95
(EKI-2701PSI)/25 (EKI-2711PSI) watts at 24VDC
.
Before installation, please make sure that you have re-
ceived the following:
• 1 x EKI-2701PSI or EKI-2711 PoE splitter
• 1 x DlN-rail mounting bracket with 4 screws (M3 x 5L)
• 2 x Wall mounting brackets with 8 screws (M3 x 5L)
• 1 x EKI-2701PSI/EKI-2711PSI Startup Manual
If anything is missing or damaged, contact your distributor
or sales representative immediately.
EKI-2701PSI/EKI-2711PSI
Industrial 802.3af/at PoE Splitter
Startup Manual
General
• Compatibility:
-EKI-2701PSI: IEEE 802.3, 802.3u, 802.3ab, 802.3af
- EKI-2711PSI: IEEE 802.3, 802.3u, 802.3ab, 802.3af/at
• LAN:10/100/1000Base-TX
• TransmissionDistance:Up to 100 m
• Connectors: 2 x 10/100/1000Base-T(X) (PoE IN p1-x1 +
DATA OUT X1)
• PowerInput: 44~57VDC
• PowerOutput:
- EKI-2701PSI: 12.95W@24VDC
- EKI-2711PSI: 25W@24VDC
• PowerConsumption:
- EKI-2701PSI: Max. 17.76W
- EKI-2711PSI: Max. 30W
• Dimensions(WxHxD):30 x 140 x 95 mm
• Enclosure:IP30
• OperatingTemperature:-40 ~ 75°C (-40°F ~ 167°F)
• StorageTemperature:-40 ~ 85°C (-40°F ~ 185°F)
• OperatingHumidity:5 ~ 95% (non-condensing)
• StorageHumidity:5 ~ 95% (non-condensing)
• Safety:UL60950 (EKI-2701PSI)
• EMC:CE, FCC Class A
• Warranty: 5 years
SpecicationsOverview
For more information about this or other Advantech
products, visit the Advantech website at
http://www.advantech.com
For technical support and customer service, visit the
Advantech support website at
http://www.advantech.com/support
This manual is for EKI-2701PSI/EKI-2711PSI.
Part No. 2049271110 Edition 1
August 2024
PackingList

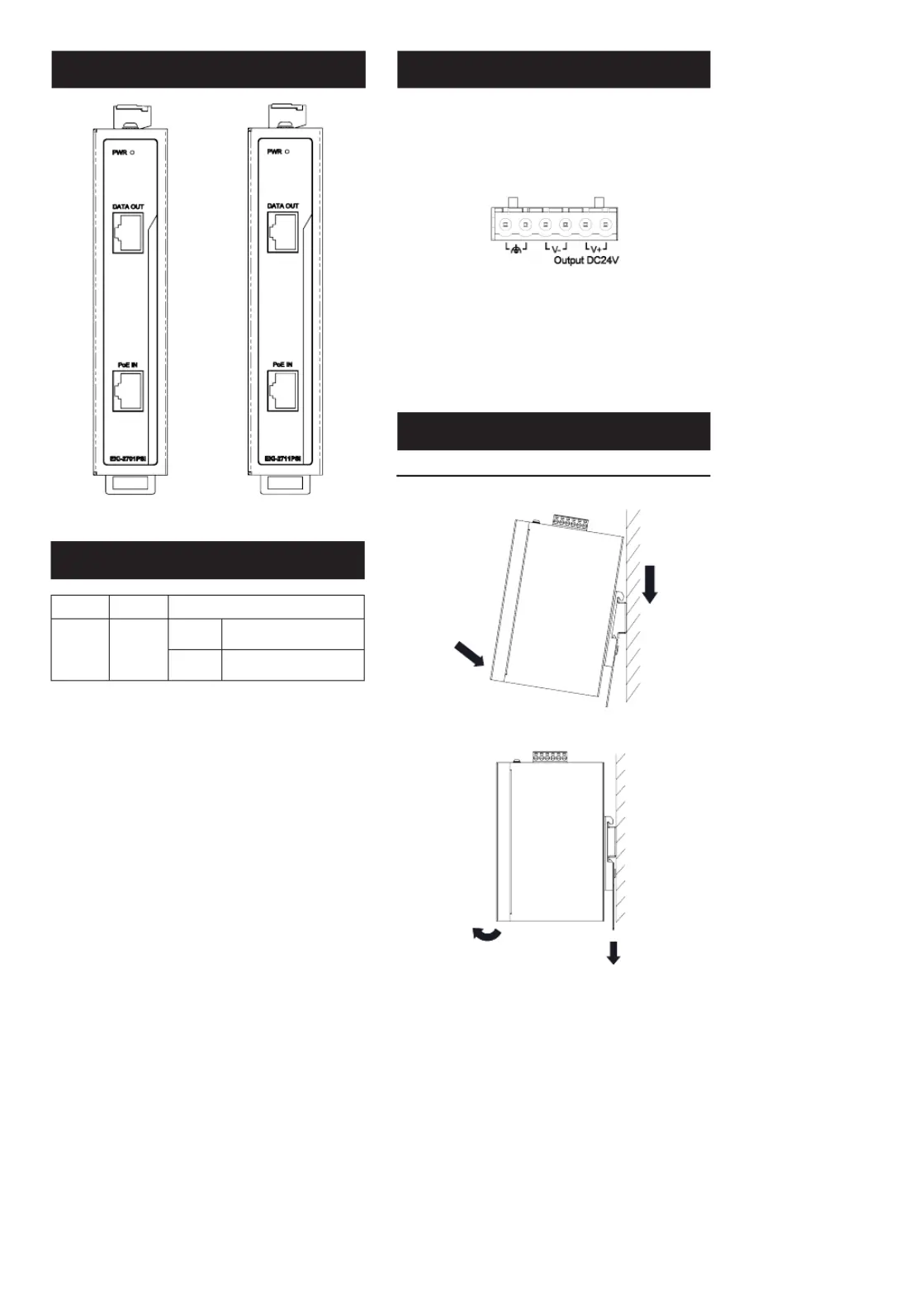

2 EKI-2701PSI/EKI-2711PSI Startup Manual
The EKI-2701PSI/EKI-2711PSI supports 24VDC
power
output.
1. Insert the positive and negative wires into the V+ and
V- contacts on the terminal block connector.
2. Tighten the wire-clamps screws to prevent the DC
wires coming loose.
Warning: Ensure that the voltage of the power source is
correct before connecting the equipment to a
power outlet. The power outlet socket should
have grounded connection.
Warning: Never open the equipment. For safety reasons,
the equipment should be opened only by quali-
edskilledperson.
DIN-railMounting
1. Installing the DIN-Rail Mounting Kit.
2. Removing the DIN-Rail Mounting Kit.
11
EKI-2701PSI EKI-2711PSI
LED DescriptionColor
Power Green
On Power is being supplied to
power input.
O Power is not being sup-
plied to power input.
Overview
LEDDenition
PowerConnection
Mounting

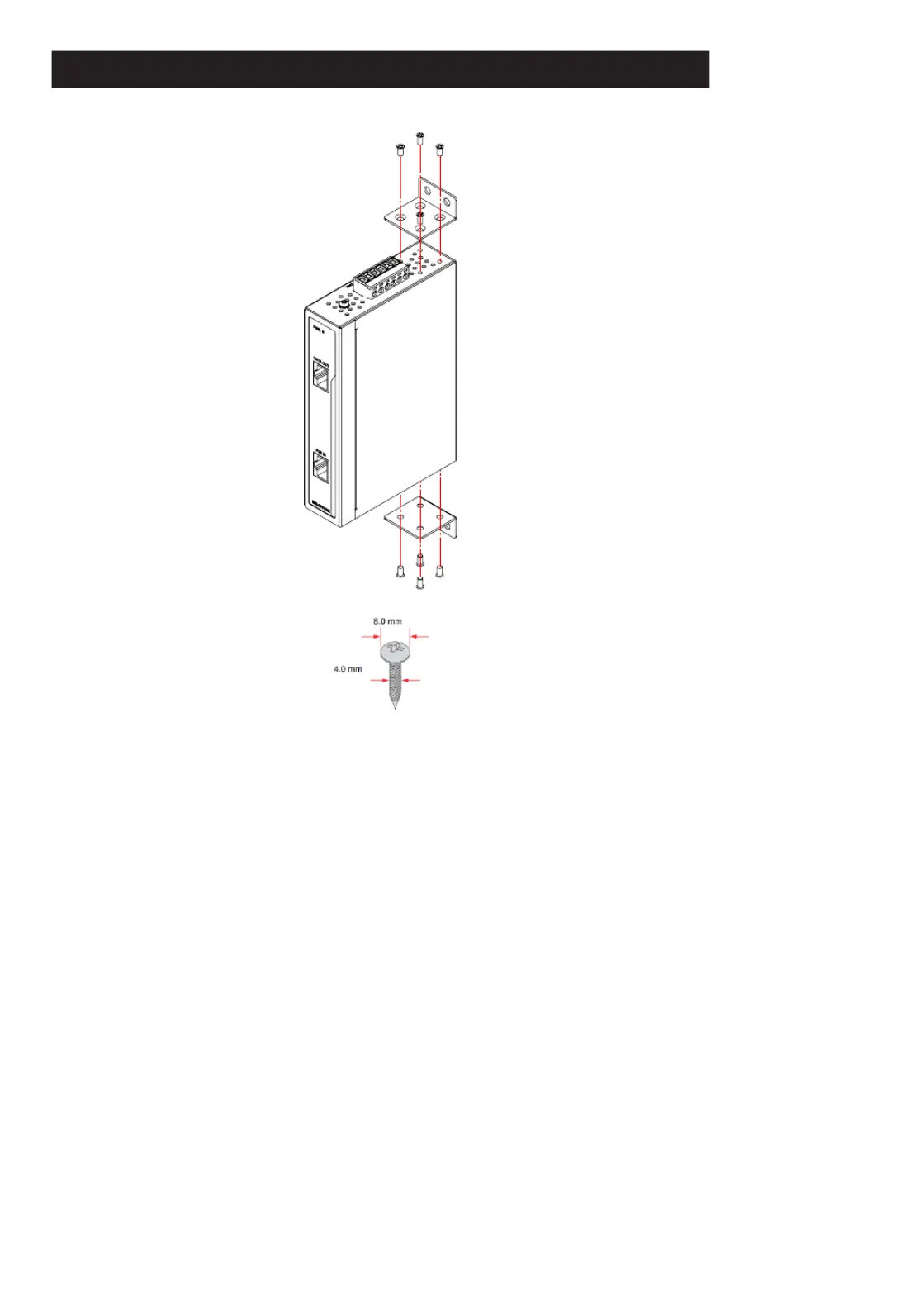

EKI-2701PSI/EKI-2711PSI Startup Manual 3
1. SecurethewallbracketstothedevicewithM3screws,seethefollowinggure.Alignthewallmountplateoverthescrew
on the wall.
2. To mount the wall plate, use screws of the size shown in the following illustration.
Wall Mounting Screw Dimensions
WallMounting
