Sivu 1/2

S2205 (2U24)
MS-S322
Server System
User Guide

21

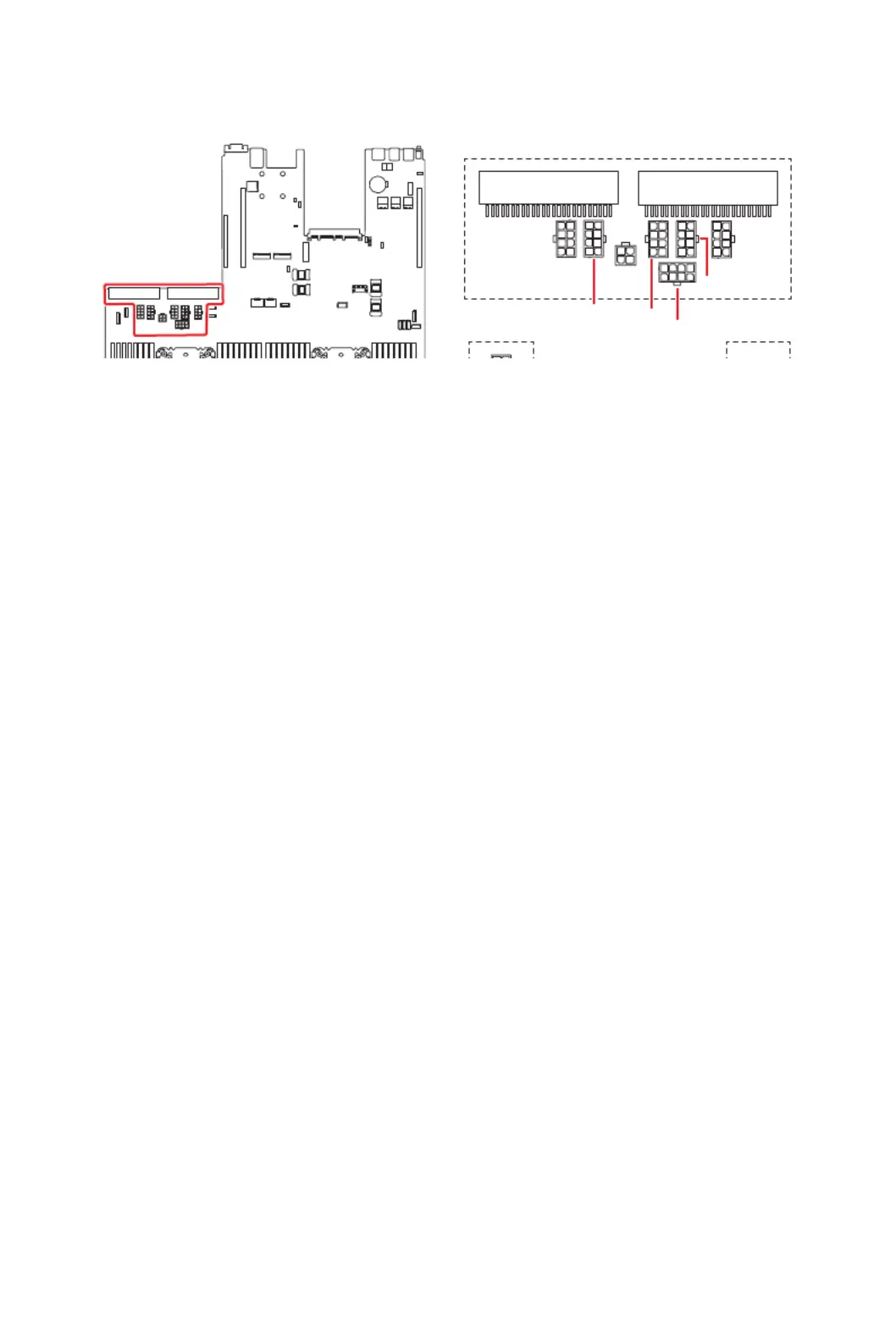

Motherboard Connectors
Power Connectors
JPWR1~2: CRPS Power Connectors
These CRPS (Common Redundant Power Supplies) connectors allow you to connect
a power supply. To connect the power supply, ensure that the plug is inserted in the
proper orientation and that the pins are aligned. Then firmly push down the power
supply into the connector.
JPWR3~6, JPWR10~11: 8-Pin GPU Power Connectors
These connectors provide power output to GPUs.
JPWR8~9: 8-Pin HDD BP Power Connectors
These connectors provide power output to HDDs.
1
4
85
JPWR3
JPWR4
JPWR5
JPWR8
JPWR6
JPWR9
JPWR10
JPWR11
1 GND 2 GND
3 GND 4 GND
5 +12V 6 +12V
7 +12V 8 +12V
JPWR7: 4-Pin Rear BP Power Connector
This connector provides power output to HDDs on rear side.
JPWR7 21
3 4
1 GND 2 GND
3 P12V 4 P5V
⚠
Important
Make sure that all power connectors are securely connected to the power supply to
ensure stable operation of the motherboard.
JPWR9 JPWR8
JPWR11
JPWR6
JPWR10
JPWR5
JPWR3
JPWR1 JPWR2
JPWR4
JPWR7
