Sivu 1/5
www.recom-power.com REV.: 3/2019 ECO-1
Features
Unregulated
Converters
• SMD case style
• Tape and reel packaging
• UL60950-1 certified
• High operating temperature range from
-40°C to +100°C at full load
• Efficiency up to 76%
• 2kVDC/1s isolation
R1SE/H2
Description
The R1SE/H2 series are 1W unregulated DC/DC converters that are lower cost than equivalent
converters. The benefits of high volume production and semi-automatic assembly allow for a lower
selling price without sacrificing our high quality standards. They are UL certified for safety, offer
reasonable efficiency and still meet the full industrial operating temperature range of -40° to +100°C.
All converters are 100% tested in production and carry our 3-year warranty.
DC/DC Converter
1 Watt
SMD
Single Output
E358085
UL60950-1 certified
CAN/CSA-C22.2 No. 60950-1-07 certified
EN55032 compliant
Model Numbering
Ordering Examples:
R1SE-0505/H2-R: Single Output, 5VDC Input, 5VDC Output, 2kVDC/1s isolation and tape and reel packaging
Tape and Reel Packaging
2kVDC/1s Isolation
Output Voltage
Single
Input Voltage
R1SE- __ __ /H2-R
Selection Guide
Part Input Output Output Efficiency max. Capacitive
Number Voltage Voltage Current typ. (1) Load (2)
[VDC] [VDC] [mA] [%] [µF]
R1SE-3.305/H2-R 3.3 5 200 75 1000
R1SE-0505/H2-R 5 5 200 75 1000
R1SE-0512/H2-R 5 12 84 76 330
R1SE-0515/H2-R 5 15 66 76 220
R1SE-1205/H2-R 12 5 200 73 1000
R1SE-1505/H2-R 15 5 200 74 1000
Notes:
Note1: Efficiency is tested at nominal input and full load at +25°C ambient
Note2: Max. capacitive load is defined as the capacitive load that will allow start up in under
1 second without damage to the converter

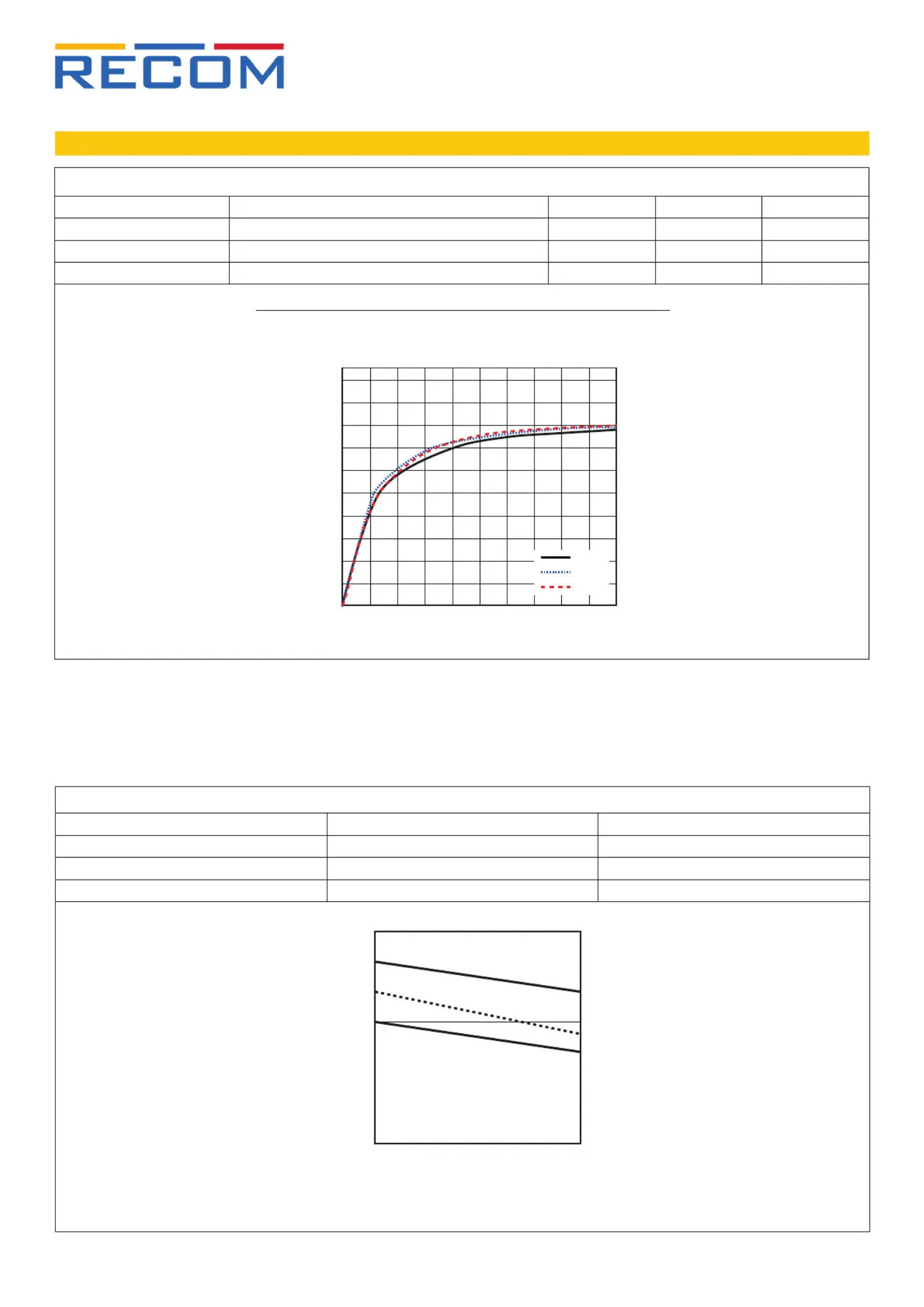

www.recom-power.com REV.: 3/2019 ECO-2
DC/DC Converter
Specifications (measured at T
a= 25°C, nominal input voltage and rated current unless otherwise specified)
R1SE/H2
Series
BASIC CHARACTERISTICS
Parameter Condition Min. Max.Typ.
Input Voltage Range ±10%
Internal Operating Frequency 20kHz 60kHz 100kHz
Output Ripple and Noise (3) 20MHz BW 50mVp-p 100mVp-p
REGULATIONS
Parameter Condition Value
Output Accuracy -2.0% typ. / ±5.0% max.
Line Regulation low line to high line, full load ±1.0% typ. / ±1.5% max.
Load Regulation 20% to 100% load 6.0% typ. / 10.0% max.
continued on next page
Efficiency vs. Load
0 10 20 30 40 50 60 70 80 90
100
100
80
60
40
90
70
50
30
20
10
0
Efficiency [%]
Output Load [%]
0505
0512
0515
Tolerance Envelope
Notes:
Note3: Measurements are made with a 100nF MLCC across output (low ESR)
+10%
+5%
Vnom
+5%
-2%
-5%
Output Voltage [%]
20 50 100
Output Load [%]
Typical Load Line

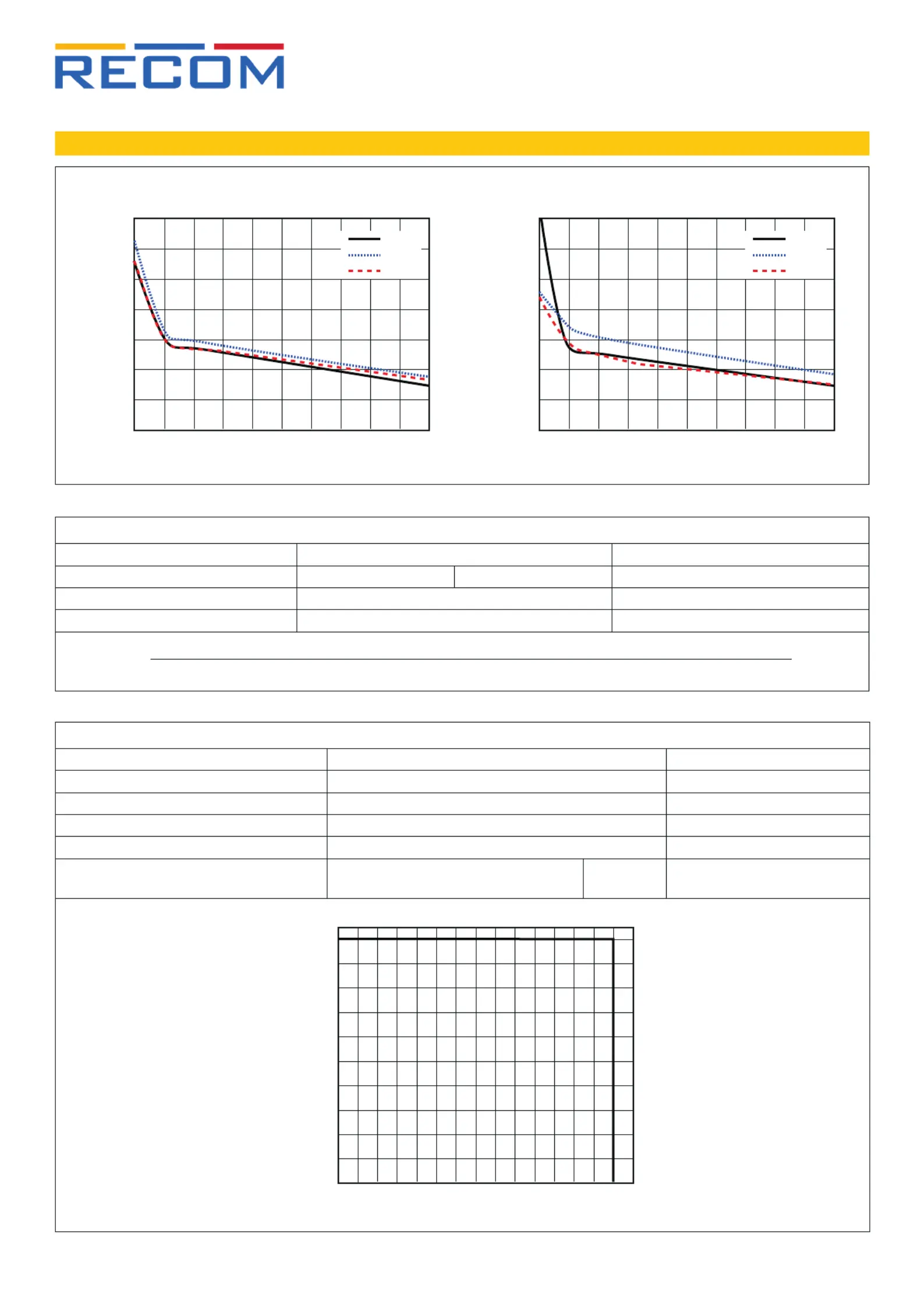

www.recom-power.com REV.: 3/2019 ECO-3
DC/DC Converter
Specifications (measured at T
a= 25°C, nominal input voltage and rated current unless otherwise specified)
R1SE/H2
Series
PROTECTIONS
Parameter Type Value
Isolation Voltage I/P to O/P tested for 1 second 2kVDC
Isolation Resistance Viso = 500V 10G min.Ω
Isolation Capacitance 75pF max.
Deviation vs. Load
25
15
5
-5
20
10
0
-10
Deviation [%]
0 10 20 30 40 50 60 70 80 90 100
Output Load [%]
0505
0512
0515
25
15
5
-5
20
10
0
-10
Deviation [%]
0 10 20 30 40 50 60 70 80 90 100
Output Load [%]
3.305
1205
1505
R1SE-05xx/H2-R R1SE-xx05/H2-R
ENVIRONMENTAL
Parameter Condition
Value
Operating Temperature Range full load @ free air convection -40°C to +100°C
Operating Altitude 2000m
Operating Humidity non-condensing 95% RH max.
Pollution Degree PD2
MTBF according to MIL-HDBK-217F, G.B. +25°C
+85°C
2992 x 103 hours
955 x 103 hours
Derating Graph
(@ free air convection)
-40 -20 0 20 40 7060-30 -10 10 30 50 80 90 110100
100
80
60
40
90
70
50
30
20
10
0
Output Load [%]
Ambient Temperature [°C]
Notes:
Note4: Refer to local safety regulations if input over-current protection is also required. Recommended fuse: slow blow type
