Sivu 1/7

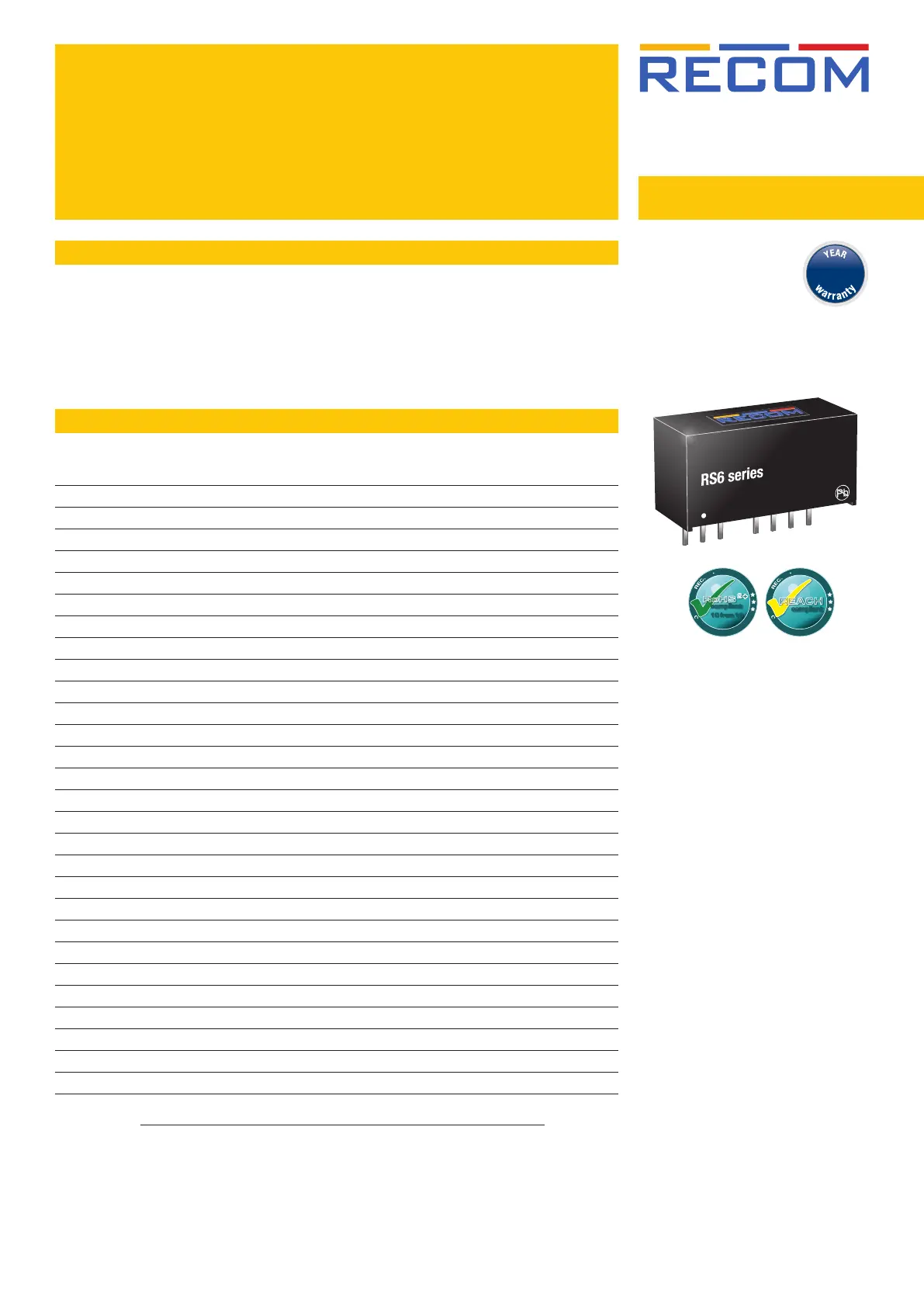

www.recom-power.com REV.: 9/2021 ECO-1
Description
The RS6 series offer very high power density (2.7W/cm³), wide input voltage range and an
industrial operating temperature range of -40°C to +75°C without derating. High efficiency, tight
regulation, 2kVDC isolation and remote on/off are just some of the characteristics of this advanced
SIP8 6W converter which is ideal for high density power supply designs in demanding industrial
applications.
DC/DC Converter
EN60950-1 certified
IEC/EN62368-1 certified
EN55022 compliant
6 Watt
SIP8
Single and Dual
Output
Features
Regulated
Converters
• Highest power density in SIP8 package
• 1.6kVDC/1 minute isolation
• Efficiency up to 88%
• -40°C to +75°C operating temperature range
@ full load
• EN60950 and IEC/EN62368-1 certified
• Industry standard pinout
RS6
Selection Guide
Part Input Output Output Efficiency max. Capacitive
Number Voltage Range Voltage Current typ. (1) Load (2)
[VDC] [VDC] [mA] [%] [µF]
RS6-053.3S 4.5 - 9 3.3 1300 83 6600
RS6-0505S 4.5 - 9 5 1200 86 3300
RS6-0512S 4.5 - 9 12 500 87 1600
RS6-0515S 4.5 - 9 15 400 86 1400
RS6-0505D 4.5 - 9 ±5 ±600 84 ±2000
RS6-0512D 4.5 - 9 ±12 ±250 87 ±900
RS6-0515D 4.5 - 9 ±15 ±200 86 ±660
RS6-123.3S 9 - 18 3.3 1300 81 6600
RS6-1205S 9 - 18 5 1200 86 3300
RS6-1212S 9 - 18 12 500 87 1600
RS6-1215S 9 - 18 15 400 87 1400
RS6-1205D 9 - 18 ±5 ±600 85 ±2000
RS6-1212D 9 - 18 ±12 ±250 87 ±900
RS6-1215D 9 - 18 ±15 ±200 87 ±660
RS6-243.3S 18 - 36 3.3 1300 81 6600
RS6-2405S 18 - 36 5 1200 87 3300
RS6-2412S 18 - 36 12 500 87 1600
RS6-2415S 18 - 36 15 400 87 1400
RS6-2405D 18 - 36 ±5 ±600 85 ±2000
RS6-2412D 18 - 36 ±12 ±250 87 ±900
RS6-2415D 18 - 36 ±15 ±200 87 ±660
RS6-483.3S 36 - 75 3.3 1300 81 6600
RS6-4805S 36 - 75 5 1200 87 3300
RS6-4812S 36 - 75 12 500 87 1600
RS6-4815S 36 - 75 15 400 88 1400
RS6-4805D 36 - 75 ±5 ±600 85 ±2000
RS6-4812D 36 - 75 ±12 ±250 87 ±900
RS6-4815D 36 - 75 ±15 ±200 88 ±660
Notes:
Note1: Efficiency is tested by nominal input and full load at +25°C ambient
Note2: Max Cap Load is tested by minimum input and constant resistor load
C
O
M
C
O
N
V
E
R
T
E
R
S
C
O
M
P
L
I
A
N
T
P
R
O
D
U
C
T
S
RoHS
2
+
compliant
10 from 10
C
O
M
C
O
N
V
E
R
T
E
R
S
C
O
M
P
L
I
A
N
T
P
R
O
D
U
C
T
S
REACH
compliant
3

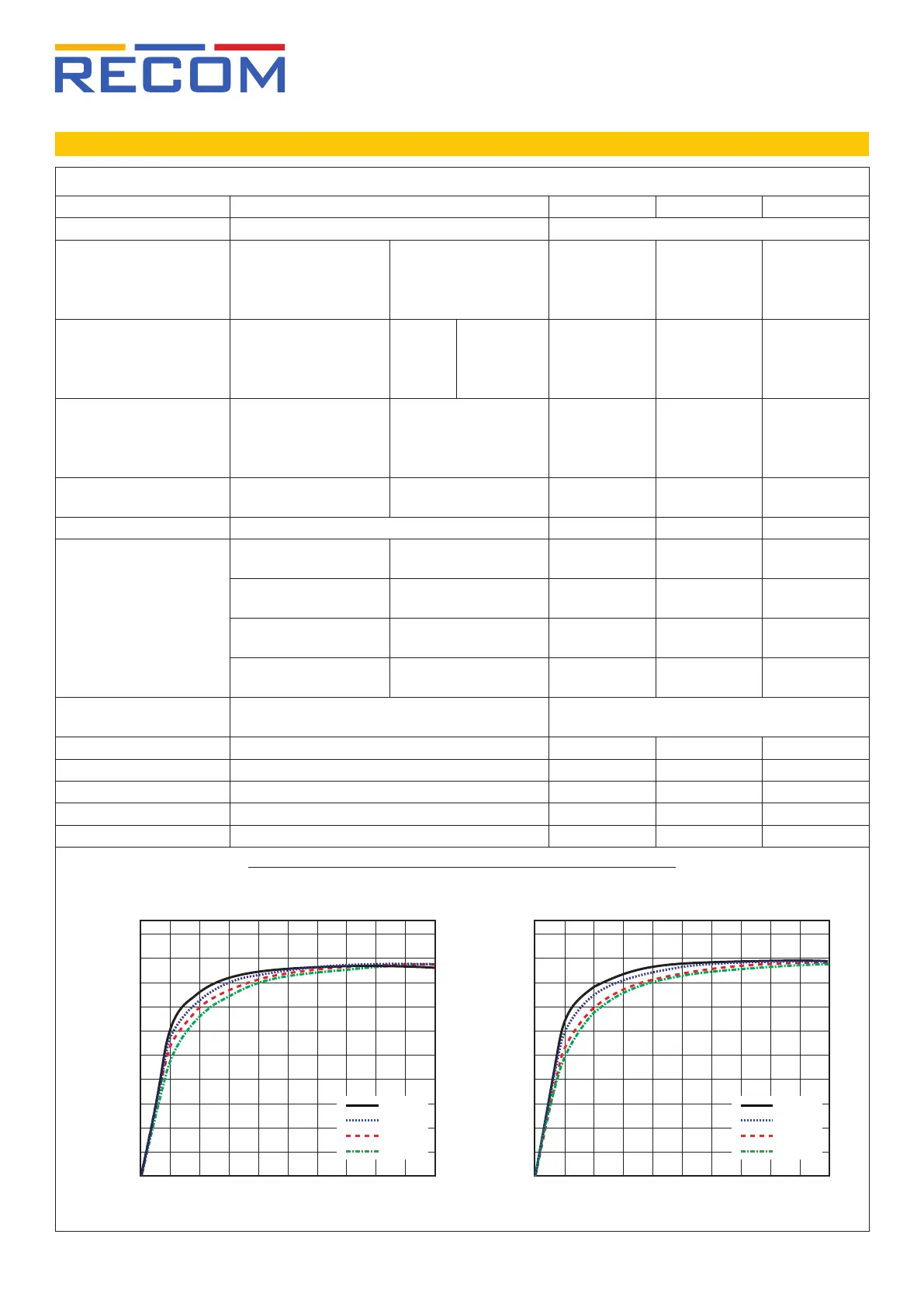

www.recom-power.com REV.: 09/2021 ECO-2
DC/DC Converter
Specifications (measured @ Ta= 25°C, nominal input voltage, full load and after warm up unless otherwise specified)
RS6
Series
BASIC CHARACTERISTICS
Parameter Condition Min. Max.Typ.
Input Filter capacitor
Input Voltage Range nom. Vin=
5VDC
12VDC
24VDC
48VDC
4.5VDC
9VDC
18VDC
36VDC
5VDC
12VDC
24VDC
48VDC
9VDC
18VDC
36VDC
75VDC
Input Surge Voltage 1 second max. nom. Vin=
5VDC
12VDC
24VDC
48VDC
15VDC
25VDC
50VDC
100VDC
Quiescent Current nom. Vin=
5VDC
2VDC
24VDC
48VDC
105mA
55mA
28mA
14mA
Output Voltage Trimming see calculation on next page Trim up
Trim down
+10%
-8%
Start-up Time 2ms
Under Voltage Lockout
nom. Vin= 5V DC-DC ON
DC-DC OFF
4.5VDC
2.7VDC
nom. Vin= 12V DC-DC ON
DC-DC OFF
9VDC
7VDC
nom. Vin= 24V DC-DC ON
DC-DC OFF
18VDC
15VDC
nom. Vin= 48V DC-DC ON
DC-DC OFF
36VDC
30VDC
ON/OFF CTRL DC-DC ON
DC-DC OFF
Open
5V<Vr<12VDC
Input Current of CTRL Pin 1.5mA 2.5mA 3.3mA
Standby Current 2mA
Internal Operating Frequency 0-100% load 200kHz
Minimum Load 0%
Output Ripple and Noise (3) 20MHz BW 50mVp-p 75mVp-p
continued on next page
Efficiency vs. Load
RS6-1205S RS6-2405S
Notes:
Note3: Measurements are made with a 1.0µF MLCC across output (low ESR)
0 10 20 30 40 50 60 70 80 90 100
100
80
60
40
90
70
50
30
20
10
0
Efficiency [%]
Output Load [%]
9Vin
12Vin
15Vin
18Vin
0 10 20 30 40 50 60 70 80 90 100
100
80
60
40
90
70
50
30
20
10
0
Efficiency [%]
Output Load [%]
18Vin
24Vin
30Vin
36Vin

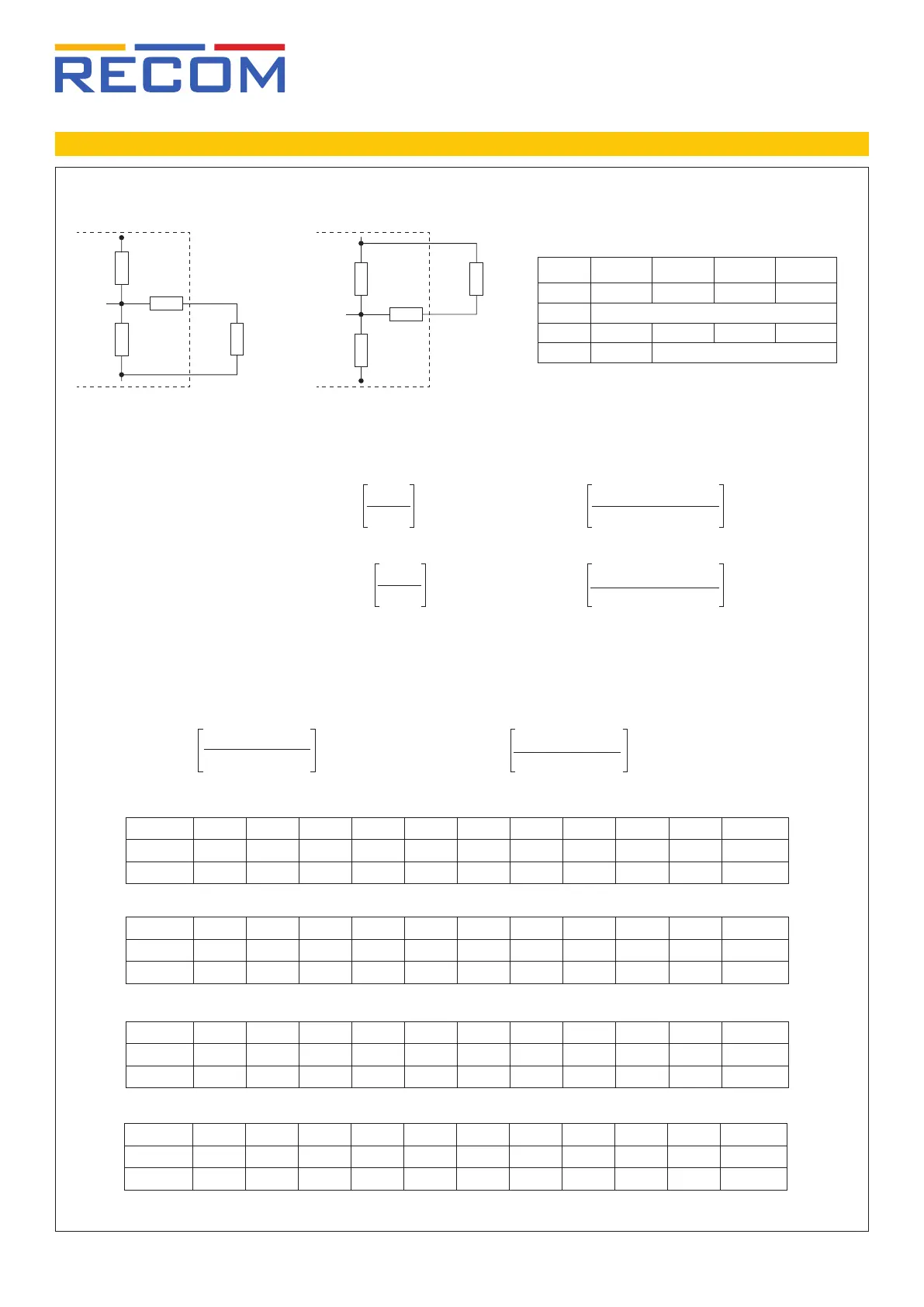

www.recom-power.com REV.: 09/2021 ECO-3
DC/DC Converter
Specifications (measured @ Ta= 25°C, nominal input voltage, full load and after warm up unless otherwise specified)
RS6
Series
continued on next page
Output Voltage Trimming
Trim Calculation
Practical Example:
Trim UP Trim DOWN
Vref
+Vout
Trim
R1 Rdown
R3
R2
Vref
-Vout
Trim
R1
Rup
R3
R2
Vout 3.3V 5V 12V 15V
R1 16.74k 10k 38k 50kΩ Ω Ω Ω
R2 10kΩ
R3 52.3k 39k 68k 68kΩ Ω Ω Ω
Vref 1.24V 2.5V
a = Vref * R1 = kΩ
(Vout + Vout) - Vref D
Rup = a*R2 - R3 = kΩ
R2 - a
Rdown = b*R1 - R3 = kΩ
R1 - b
a = 2.5V * 10kΩ Ω = 8.33k
(5V + 0.5V) - 2.5V
b = (Vout + Vout) - VrefD * R2 = kΩ
Vref
Rup = 8.33kΩ * 10kΩ - 39 = 11.0kΩ
10kΩ - 8.33kΩ
RS6-xx03.3S
RS6-xx05S
RS6-xx12S
RS6-xx15S
Trim up 1 2 3 4 5 6 7 8 9 10 %
Vout = 3.33 3.36 3.39 3.43 3.46 3.49 3.53 3.56 3.59 3.63 Volts
R
up = 1151.73 360.87 197.07 126.28 86.79 61.60 44.14 31.32 21.15 13.76 kOhms
Trim up 1 2 3 4 5 6 7 8 9 10 %
Vout = 5.05 5.10 5.15 5.20 5.25 5.30 5.35 5.4 5.45 5.50 Volts
R
up = 461.00 211.00 127.67 86.00 61.00 44.33 32.43 23.50 16.56 11.00 kOhms
Trim up 1 2 3 4 5 6 7 8 9 10 %
Vout = 12.12 12.24 12.36 12.48 12.60 12.72 12.84 12.96 13.08 13.20 Volts
R
up = 723.67 327.83 195.89 129.92 90.33 63.94 45.10 30.96 19.96 11.17 kOhms
Trim up 1 2 3 4 5 6 7 8 9 10 %
Vout = 15.15 15.3 15.45 15.60 15.75 15.90 16.05 16.20 16.35 16.50 Volts
Rup = 765.33 348.67 209.78 140.33 98.67 70.89 51.05 36.17 24.59 15.33 kOhms
Trim Up:
Vout = 5V, Vout = 0.5V (10%), Vref= 2.5VD
Vout = nom. Output Voltage
DVout = Output Voltage Trim
Rup = Trim up resistor
Rdown = trim down resistor
a = trim up factor
b = trim down factor
DVout = Vout - Vout
trimmed
