www.recom-power.com REV.: 4/2020 ECO-1

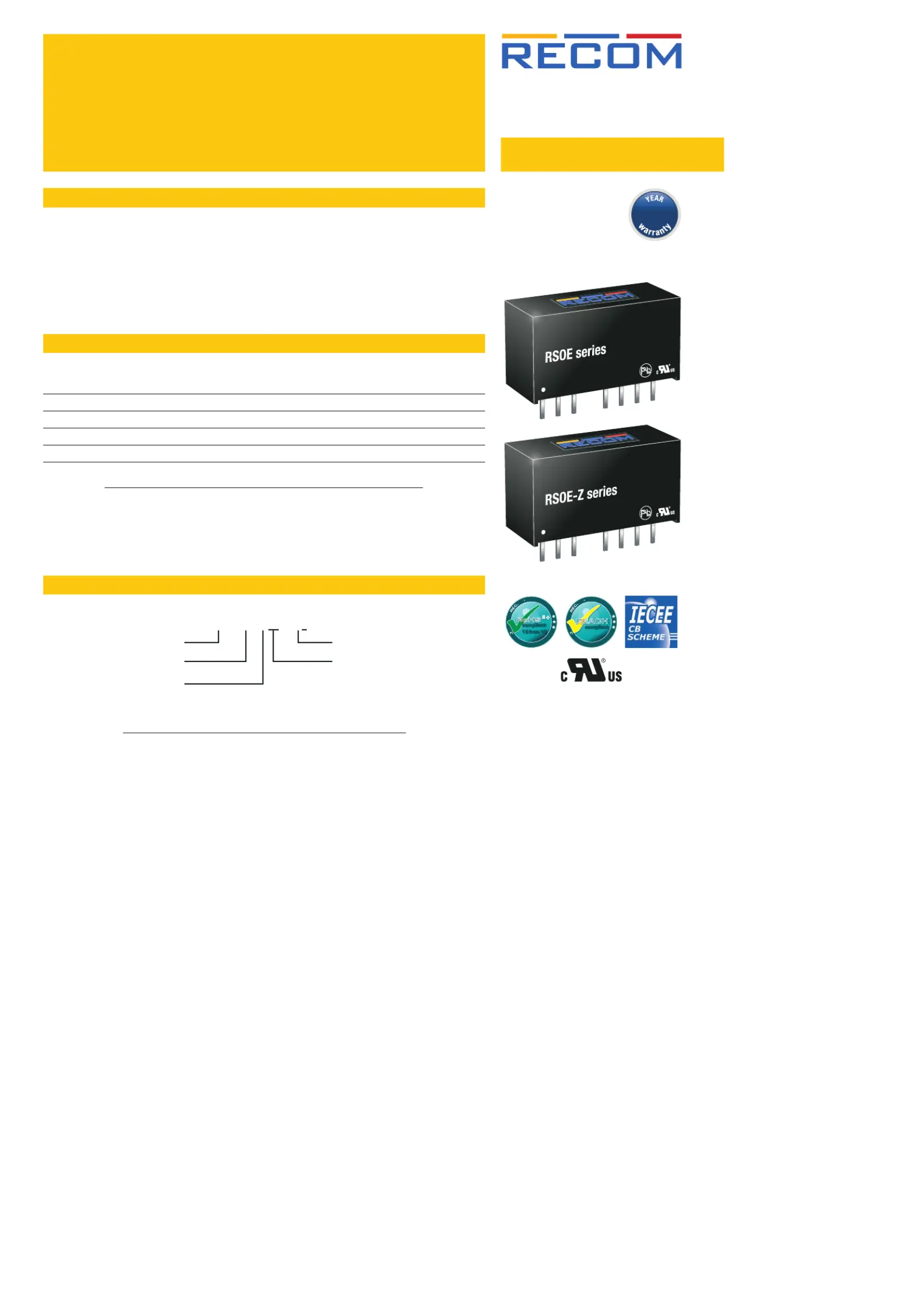

Features
Regulated
Converters
DC/DC Converter
Description
The RSOE(-Z) is a low cost isolated, regulated and short-circuit protected DC/DC converter designed
for industrial applications. A compact SIP8 case size, 2:1 input or 4:1 input, 2kVDC isolation and a wide
operating temperature range of -40°C to +80°C without derating makes the RSOE(-Z) series ideal for
industrial, transport and general-purpose on-board 5V power supplies. Industrial Class A EMC levels
can be met with a simple Pi-filter and the converters come with a three year warranty.
1 Watt
SIP8
Single Output
RSOE(-Z)
• 2:1 or 4:1 wide input range
• 2kVDC/1 second isolation
• -40°C to +80°C operating temperature @ full load
• Industry standard pinout (SIP8)
• EN/UL62368 and UL60950 certified, CB report
• Low cost
3
Selection Guide
Part Input Input Current Output Output Efficiency max. Capacitive
Number Voltage Range @ full load Voltage Current typ. (1) Load (2)
[VDC] [mA] [VDC] [mA] [%] [µF]
RSOE-0505S/H2 4.5 - 9 265 5 200 76 6800
RSOE-2405S/H2 18 - 36 52 5 200 80 6800
RSOE-1205SZ/H2 4.5 - 18 105 5 200 79 6800
RSOE-2405SZ/H2 9 - 36 53 5 200 79 6800
Notes:
Note1: Efficiency is tested at nominal input and full load at +25°C ambient
Note2: Max. cap load is tested at minimum input and full resistive load
Notes:
Note3: suffix ”/H2“ standard isolation voltage 2kVDC/1 second
Note4: without suffix 2:1 input voltage range
with suffix ”Z“ 4:1 input voltage range
Model Numbering
Isolation Voltage (3)
Input Voltage Range (4)
nom. Input Voltage
Output Voltage
Single
RSOE-__ __S /_
Ordering Examples:
RSOE-1205SZ/H2 12Vin 4:1 input voltage range 5Vout 2kVDC/1 second isolation
RSOE-0505S/H2 5Vin 2:1 input voltage range 5Vout 2kVDC/1 second isolation
UL62368-1 certified
C22.2 No. 62368-1-14 certfied
UL60950 certified
C22.2 No. 60950-1-07 certified
IEC/EN62368-1 certified
EN55032/55024 compliant
CB Report
C
O
M
C
O
N
V
E
R
T
E
R
S
C
O
M
P
L
I
A
N
T
P
R
O
D
U
C
T
S
REACH
compliant
C
O
M
C
O
N
V
E
R
T
E
R
S
C
O
M
P
L
I
A
N
T
P
R
O
D
U
C
T
S
RoHS
2
+
compliant
10 from 10
E224736
www.recom-power.com REV.: 4/2020 ECO-2
DC/DC Converter

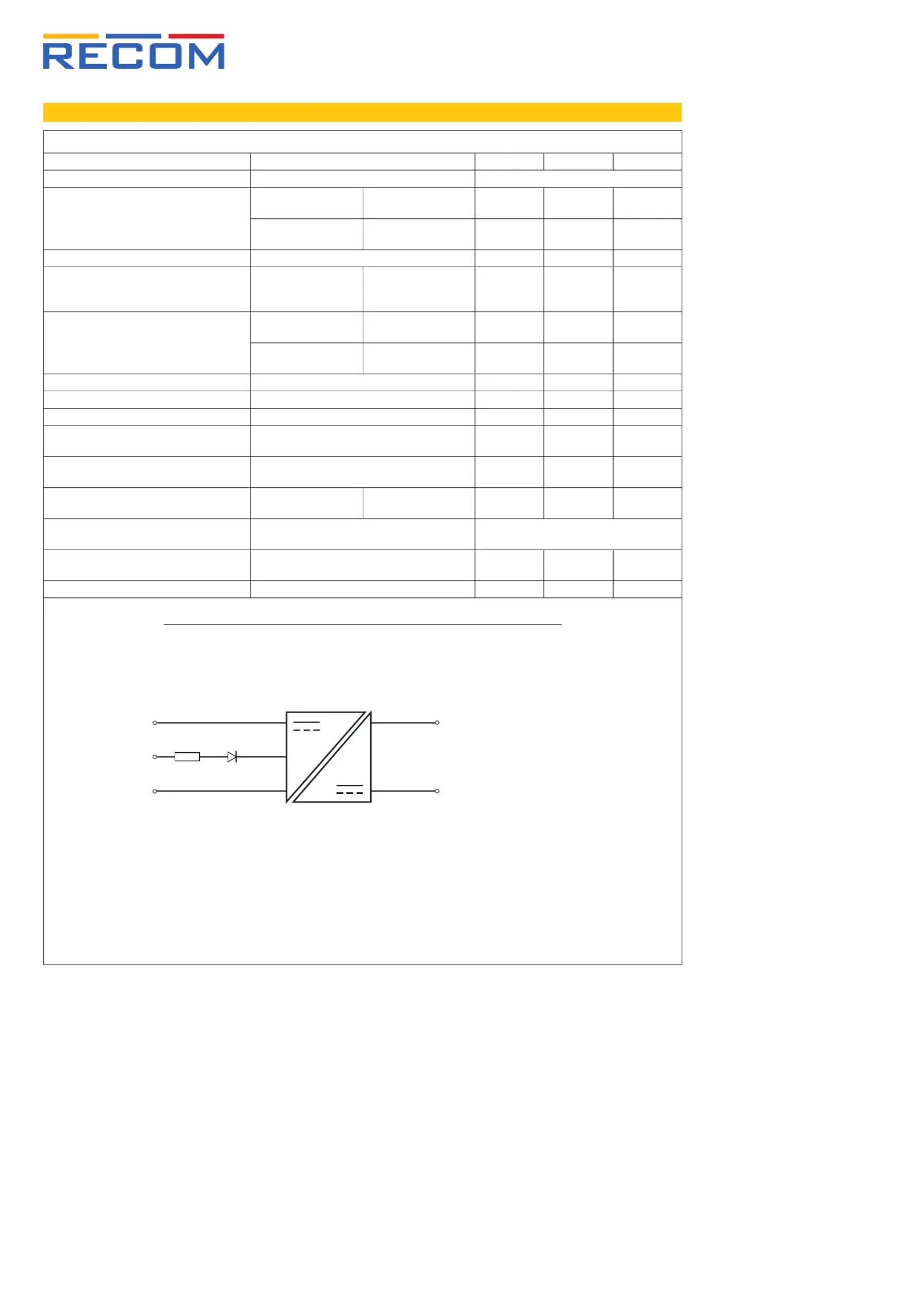

Specifications (measured @ Ta= 25°C, nominal Vin, full load unless otherwise specified)
RSOE(-Z)
Series
BASIC CHARACTERISTICS
Parameter Condition Min. Max.Typ.
Internal Input Filter capacitor
Input Voltage Range
2:1 input nom. Vin= 5VDC
nom. Vin= 24VDC
4.5VDC
18VDC
5VDC
24VDC
9VDC
36VDC
4:1 input (suffix ”Z“) nom. Vin= 12VDC
nom. Vin= 24VDC
4.5VDC
9VDC
12VDC
24VDC
18VDC
36VDC
Maximum Reverse Voltage 0VDC
Input Surge Voltage 100ms max.
nom. Vin= 5VDC
nom. Vin= 12VDC
nom. Vin= 24VDC
15VDC
25VDC
50VDC
Quiescent Current
2:1 input nom. Vin= 5VDC
nom. Vin= 24VDC
40mA
3mA
4:1 input (suffix ”Z“) nom. Vin= 12VDC
nom. Vin= 24VDC
10mA
5mA
Start-up time 500µs 3ms
Rise time 450µs
Hold-up time 10µs
Internal Operating Frequency 2:1 input
4:1 input (suffix ”Z“)
130kHz
250kHz
Minimum Load (5) 2:1 input
4:1 input (suffix ”Z“)
0%
10%
Output Ripple and Noise (6) 20MHz BW 2:1 input
4:1 input (suffix ”Z“)
75mVp-p
100mVp-p
ON/OFF CTRL DC-DC ON
DC-DC OFF
Open or 0VDC< VCTRL<0.8VDC
2VDC< VCTRL<6VDC
Input Current of CTRL Pin VCTRL
= 5VDC
VCTRL
= 3.3VDC
15mA
10mA
Standby Current 0.75mA 1.5mA
continued on next page
Notes:
Note5: Operation below 10% load will not harm the converter, but specifications may not be met
Note6: Measurements are made with a 0.1µF MLCC across output (low ESR)
-Vout
+Vout
-Vin
+Vin
VCTRL
+V out
+Vin
CTRL
-V
out
-Vin
68Ω
1N4148
ON/OFF CTRL Circuit
DC-DC ON: Open or 0VDC<VCTRL<0.8VDC
DC-DC OFF: 2VDC<VCTRL<6VDC
www.recom-power.com REV.: 4/2020 ECO-3
DC/DC Converter
Specifications (measured @ Ta= 25°C, nominal Vin, full load unless otherwise specified)
RSOE(-Z)
Series

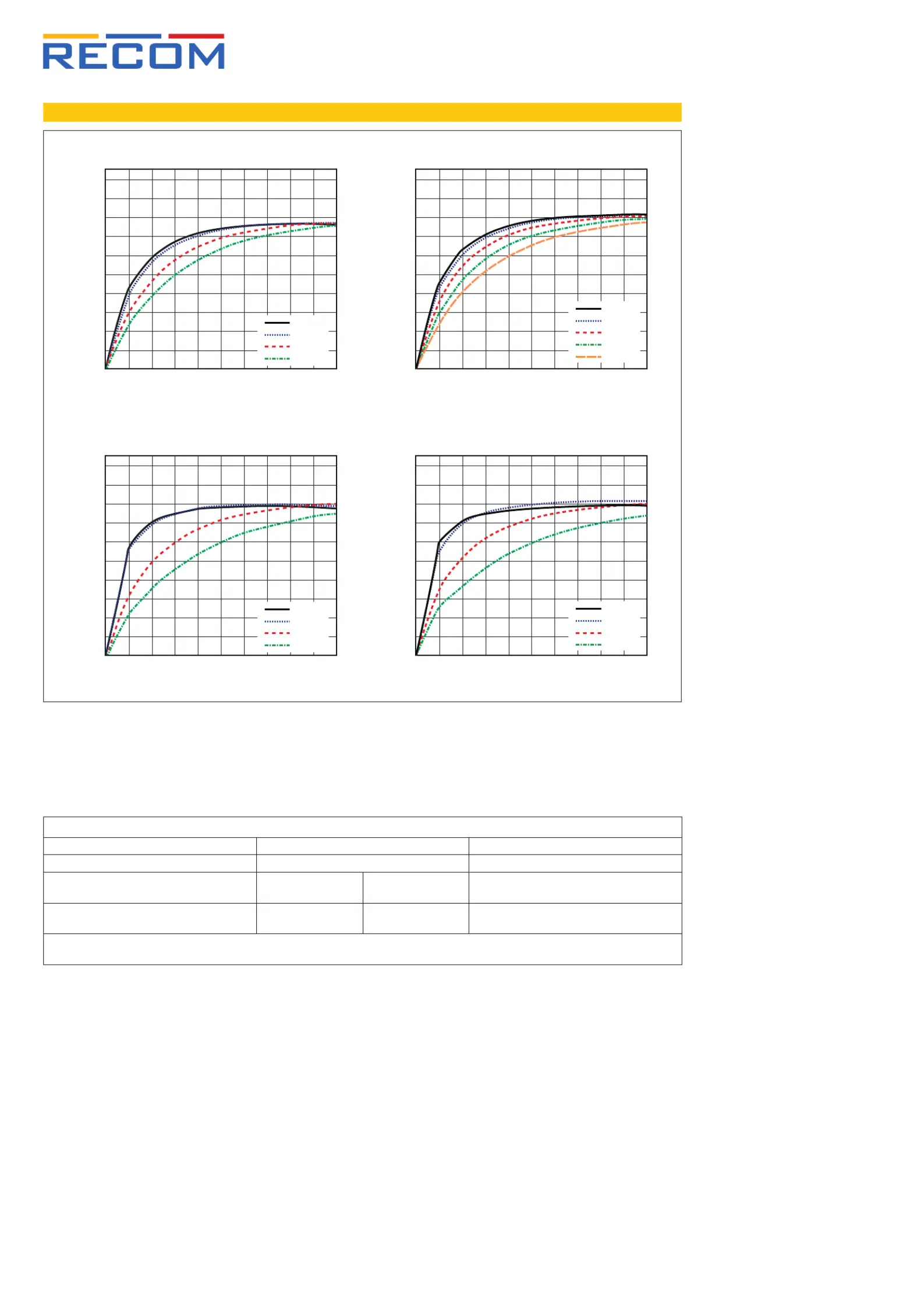

Efficiency vs. Load
RSOE-0505S/H2
RSOE-1205SZ/H2
RSOE-2405S/H2
RSOE-2405SZ/H2
0 10 20 30 40 50 60 70 80 90 100
100
80
60
40
90
70
50
30
20
10
0
Efficiency [%]
Output Load [%]
4.5Vin
5Vin
7Vin
9Vin
0 10 20 30 40 50 60 70 80 90 100
100
80
60
40
90
70
50
30
20
10
0
Efficiency [%]
Output Load [%]
4.5Vin
5Vin
12Vin
18Vin
0 10 20 30 40 50 60 70 80 90 100
100
80
60
40
90
70
50
30
20
10
0
Efficiency [%]
Output Load [%]
18Vin
20Vin
24Vin
30Vin
36Vin
0 10 20 30 40 50 60 70 80 90 100
100
80
60
40
90
70
50
30
20
10
0
Efficiency [%]
Output Load [%]
9Vin
12Vin
24Vin
36Vin
REGULATIONS
Parameter Condition Value
Output Accuracy ±2.0% max.
Line Regulation low line to high line, full
load
2:1 input
4:1 input (suffix ”Z“)
±0.2% max.
±0.5% typ.
Load Regulation 0% to 100% load 2:1 input
4:1 input (suffix ”Z“)
0.5% max.
0.5% typ.
continued on next page
