Sivu 1/3
2-698-907- (1)05
Electret Condenser Microphone
取扱説明書
Operating Instructions
Mode d’emploi
Bedienungsanleitung
Istruzioni per l’uso
Manual de instrucciones
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、火災や人身事故
になることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを
示してあります。この取扱説明書をよくお読みのうえ、製品を安全にお使いくだ
さい。お読みになったあとは、いつでも見られるところに必ず保管してください。
ECM-322BC
ECM-322BMP
Sony Corporation © 2006 Printed in Korea
-a-c
-b
ECM-322BC
ECM-322BMP
ECM-322BC
ECM-322BMP
φ20×168
（13/16 dia.
×6 5
/8）
各部の名称（図 ）
イヤークリップ ケース
マイクロホンケーブル ヘッドバンド（付属）
コネクター（ECM-322BC：SMC9-4Pプラグ/
ECM-322BMP：ロック付きミニプラグ）
クリップ（付属）
ブーム
カプセルケース
装着する
左右どちらの耳にも掛けることができます。
装着のしかた（図-a/b）
イヤークリップの上部を耳に掛けたあと、耳の形に沿わせるようにイヤーク
リップを押さえて整えてください（ ）。
最適な音質が得られるように、カプセルケースの溝のある側が内側を向くよ
うにねじり（ ）、カプセルケースが口の延長線上に位置する様に調整してく
ださい（ ）。
ヘッドバンドの取り付けかた（図-c）
本機をより確実にホールドしたい場合は、装着の前にヘッドバンド（付属）
（ ）を取り付けてお使いください。
左右どちらの向きにも取り付けられます。
クリップの取り付けかた（図-c）
マイクロホンの脱落を防ぐため、マイクロホンにクリップ（付属）（ ）を取り
付け、着衣などに留め付けてお使いください。
トランスミッターの接続（図 ）
ECM-322BC
コネクターの内側の溝をトランスミッターのマイク入力端子（SMC9-4S）の
黄色い線に合わせ（ ）、コネクターを押し込みながらリングを回す（ ）。
ECM-322BMP
プラグを差し込み（ ）、端子カバーを確実に締める（ ）。
使用上のご注意
マイクロホンは敏感です。落としたり、強いショックを与えたりしないよ
うにしてください。
高温多湿、特に気温が60℃以上のところで長時間使用・保存することは避
けてください。
使用中、「ピー」という音（ハウリング）が発生することがあります。これは、
スピーカーから出る音をマイクロホンが拾ってしまうために起こります。
これを防ぐには、マイクロホンとスピーカーを向き合わないようにし、その
距離をできるだけ離してください。
カプセルケースの位置を調整するためにブームを曲げるときには、ブーム
に角度がつくような折り曲げかたをしないでください。
使い終わったら、マイクロホンケーブルをトランスミッターから外してくださ
い。
仕様
定格
形式 エレクトレットコンデンサー型
電源 DC 2〜10 V（ソニーワイヤレストランスミッターな
ど外部から供給）
消費電流 1.3 mA以下（標準負荷回路による）
ケーブル φ2.0 mm、2芯シールド、長さ約 1.2 m
コネクター
ECM-322BC：ソニー SMC9-4P型
ECM-322BMP：3極小型（φ3.5）単頭プラグ、ロック
付き
質量 約10g（コネクター除く）
外形寸法 図参照。単位：mm（インチ）
付属品 ヘッドバンド（1）、クリップ（
1）、キャリングケース
（1）、取扱説明書（ 1）
性能
以下の項目は、標準負荷回路に接続して試験したものです。
周波数特性
50 Hz 〜18,000 Hz
指向特性 全指向性
出力インピーダンス 1.4 kΩ±30%、不平衡型
正面感度 −42.0 dB （7.94 mV）±3.0 dB（1 kHz/Pa）
固有雑音 34 dB SPL以下
許容動作温度 0℃〜＋60℃
仕様および外観は、改良のため予告なく変更することがありますが、ご了承く
ださい。
お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営
業上の機会損失等は保証期間中および保証期間経過後にかかわらず、補償
はいたしかねますのでご了承ください。
保証書とアフターサービス
保証書
この製品には保証書が添付されていますので、お買い上げの際お受け取りく
ださい。所定事項の記入および記載内容をお確かめのうえ、大切に保存して
ください。保証期間は、お買い上げ日より1年間です。
アフターサービス
調子が悪いときは
この説明書をもう一度ご覧になってお調べください。
それでも具合の悪いときは
お買い上げ店、または添付の「ソニーご相談窓口のご案内」にあるお近くの
ソニーサービス窓口にご相談ください。
保証期間中の修理は
保証書の記載内容に基づいて修理させて頂きます。詳しくは保証書をご覧
ください。
保証期間経過後の修理は
修理によって機能が維持できる場合は、ご要望により有料修理させて頂きま
す。
English
Before using the microphone, please read this manual thoroughly. This
manual should be retained for future reference.
For the customers in Europe
This product is intended for use in the following Electromagnetic
Environments: E1 (residential), E2 (commercial and light industrial), E3
(urban outdoors), E4 (controlled EMC environment, ex. TV studio).
For the customers in the U.S.A.
SONY LIMITED WARRANTY - Please visit http://www.sony.com/psa/
warranty for important information and complete terms and conditions
of Sony’s limited warranty applicable to this product.
For the customers in Canada
SONY LIMITED WARRANTY - Please visit http://www.sonybiz.ca/pro/
lang/en/ca/article/resources-warranty for important information and
complete terms and conditions of Sony’s limited warranty applicable to
this product.
For the customers in Europe
Sony Professional Solutions Europe - Standard Warranty and Exceptions
on Standard Warranty.
Please visit http://www.pro.sony.eu/warranty for important information
and complete terms and conditions.
For the customers in Korea
SONY LIMITED WARRANTY - Please visit http://bpeng.sony.co.kr/
handler/BPAS-Start for important information and complete terms and
conditions of Sony’s limited warranty applicable to this product.
Overview
The ECM-322BC/322BMP is a head-set type omni-directional electret
condenser microphone for hands-free operation in an event, seminar, etc.
in combination with a transmitter of the Sony UHF wireless microphone
system.
ECM-322BC: Can be used with a transmitter with an SMC9-4S socket,
such as the WRT-822.
ECM-322BMP: For exclusive use with a Sony transmitter with a 3-pole
minijack, such as the UTX-B1 included in the UWP series Wireless
Microphone Package.
The features of the ECM-322BC/322BMP are as follows:
Omni-directional capsule to obtain sound with clarity and quality.
Ear clip to easily wear on either ear. With lightweight and compact design
and silicone materials, it is particularly light and comfortable to ear even
in use of long hours.
Flexible boom allows you to finely adjust the position and angle of the
microphone.

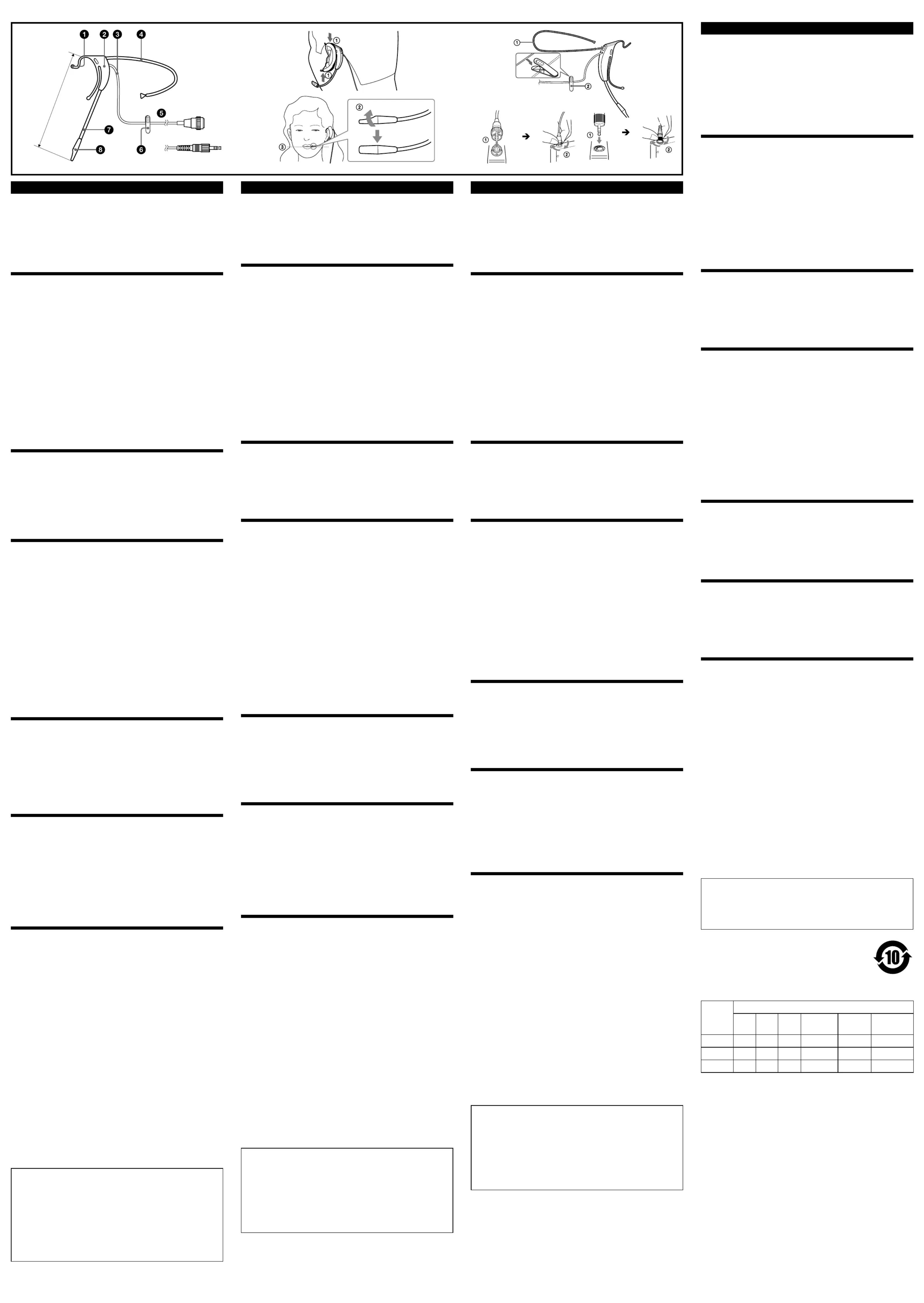

Names and Functions of Parts (Fig. )
Ear clip Case
Microphone cable Headband (supplied)
Connector (SMC9-4P plug for the ECM-322BC/mini phono plug with a
lock mechanism for the ECM-322BMP)
Clip (supplied) Boom
Capsule case
Wearing the Microphone
The ECM-322BC/322BMP is designed to be worn on either ear.
To wear the microphone (Fig. -a/b)
Hook the upper part of the ear clip on an ear, then press the ear clip gently
along the ear to settle it in place ( ).
To obtain proper sound quality, twist the boom so that the threads on
the capsule case face toward the mouth, then pull the capsule case on the
extensive line from the mouth ( ).
To attach the headband (Fig. -c)
To wear the microphone more securely, attach the supplied headband ( )
before wearing the microphone.
The headband can be attached on either side.
To attach the clip (Fig. -c)
To prevent the microphone from falling off, attach the supplied clip ( ) to
the microphone cable, then clip the microphone cable to the clothing.
Connecting to the Transmitter (Fig. )
ECM-322BC
Align the inner slit of the microphone’s connector with the yellow line of
thee microphone input connector (SMC9-4S) of the transmitter ( ), then
push and rotate the ring ( ).
ECM-322BMP
Insert the plug ( ), then turn and lock the connector cover ( ).
Notes on Use
Microphones are delicate. Do not drop or subject it to excessive shock.
Avoid extended usage or storage in high humidity or temperatures above
60°C (140°F).
If acoustic feedback occurs during use (a howling sound is heard from the
speakers), point the microphone away from the speakers or increase the
distance between the microphone and the speakers.
Do not bend the boom while adjusting the capsule case position.
After use, be sure to disconnect the microphone cable from the
transmitter.
Specifications
General
Type Electret condenser microphone
Power requirement 2 V DC to 10 V DC (supplied from the external
device, such as a Sony wireless transmitter)
Current drain 1.3 mA or less (with the standard load circuit)
Cable 2.0 mm dia., 2-conductor shielded cable, 1.2 m
(3.9 feet) long
Connector ECM-322BC: Sony SMC9-4P
ECM-322BMP: 3-pole mini phono plug with a
lock mechanism
Mass 10 g (0.4 oz) (without connector)
Dimensions See Fig. . Unit: mm (inch)
Supplied accessories Headband (1), clip (1), carrying case (1),
Operating Instructions (1), warranty booklet (1)
Performance
The following items were tested by connecting the microphones to the
standard load circuits.
Frequency range 50 Hz to 18,000 Hz
Directivity Omni-directional
Output impedance 1.4 kΩ ±30%, unbalanced
Sensitivity –42.0 dB SPL (7.94 mV) ±3.0 dB (1 kHz/Pa)
Inherent noise 34 dB SPL or less
Operating temperature 0°C to +60°C (32°F to 140°F)
Design and specifications are subject to change without notice.
Note
Always verify that the unit is operating properly before use. SONY
WILL NOT BE LIABLE FOR DAMAGES OF ANY KIND INCLUDING,
BUT NOT LIMITED TO, COMPENSATION OR REIMBURSEMENT
ON ACCOUNT OF THE LOSS OF PRESENT OR PROSPECTIVE
PROFITS DUE TO FAILURE OF THIS UNIT, EITHER DURING
THE WARRANTY PERIOD OR AFTER EXPIRATION OF THE
WARRANTY, OR FOR ANY OTHER REASON WHATSOEVER.
Français
Avant d’utiliser ce microphone, lisez attentivement ce mode d’emploi à
conserver pour toute référence ultérieure.
Pour les clients en Europe
Ce produit est prévu pour être utilisé dans les environnements
électromagnétiques suivants : E1 (résidentiel), E2 (commercial et industrie
légère), E3 (urbain extérieur) et E4 (environnement EMC contrôlé, ex.
studio de télévision).
Pour les clients au Canada
GARANTIE LIMITÉE DE SONY - Rendez-vous sur
http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty
pour obtenir les informations importantes et l’ensemble des termes et
conditions de la garantie limitée de Sony applicable à ce produit.
Aperçu
Le ECM-322BC/322BMP est un microphone condensateur à électrets
omnidirectionnel à écouteurs pour le fonctionnement mains libres lors d’un
événement, séminaire etc. en combinaison avec un émetteur du système de
microphone sans fil UHF Sony.
ECM-322BC: Utilisable avec un émetteur à douille SMC9-4S, comme le
WRT-822.
ECM-322BMP: A utiliser exclusivement avec un émetteur Sony
à miniprise 3 pôles, comme le UTX-B1 inclus dans l’ensemble de
microphone sans fil de série UWP.
Les caractéristiques du ECM-322BC/322BMP sont comme suit:
Capsule omnidirectionnelle pour obtenir un son net et de qualité.
Pince d’oreille pour faciliter le port à une oreille ou l’autre. Léger et
compact, en silicium, il est particulièrement agréable à porter même
pendant de longues heures.
La flèche flexible vous permet d’ajuster précisément la position et l’angle
du microphone.
Nomenclature (Fig. )
Pince d’oreille Boîte
Câble de microphone Courroie de tête (fournie)
Connecteur (fiche SMC9-4P pour le ECM-322BC/minifiche phono avec
mécanisme de blocage pour le ECM-322BMP)
Pince (fournie) Flèche
Boîte de capsule
Port du microphone
Le ECM-322BC/322BMP est conçu pour le port sur une oreille ou l’autre.
Pour porter le microphone (Fig. -a/b)
Accrochez la partie supérieure de la pince d’oreille sur une oreille, puis
appuyez doucement sur la pince et sur l’oreille pour la mettre en place ( ).
Pour obtenir une qualité sonore convenable, courbez la flèche de sorte que
les fils sur la boîte de capsule soient dirigés vers la bouche, puis tirez la boîte
de capsule sur la ligne d’extension de la bouche ( ).
Pour attacher la courroie de tête (Fig. -c)
Pour un port plus sûr du microphone, fixez la courroie de tête ( ) fournie
avant de mettre le microphone en place.
La courroie de tête peut s’attacher sur un côté ou l’autre.
Pour fixer la pince (Fig. -c)
Pour éviter que le microphone se détache, attachez la pince ( ) fournie au
câble du microphone, puis pincez le câble du microphone sur un vêtement.
Connexion à l’émetteur (Fig. )
ECM-322BC
Alignez la fente interne du connecteur du microphone sur la ligne jaune
du connecteur d’entrée de microphone (SMC9-4S) de l’émetteur ( ), puis
pressez et tournez la bague ( ).
ECM-322BMP
Insérez la fiche ( ), puis tournez et verrouillez le capuchon de connecteur
( ).
Remarques sur l’emploi
Le microphone est délicat. Ne le laissez pas tomber et ne le soumettez pas
à des chocs violents.
Evitez l’utilisation prolongée ou le rangement à un emplacement à forte
humidité ou température au-dessus de 60
°
C (140
°F
).
En cas de rétroaction acoustique pendant l’emploi (hurlement en
provenance des haut-parleurs), pointez le microphone loin des haut-
parleurs ou augmentez la distance entre le microphone et les haut-
parleurs.
Ne courbez pas la flèche pendant la mise en place de la boîte de capsule.
Après l’emploi, déconnectez bien le câble de microphone de l’émetteur.
Spécifications
Généralités
Type Microphone condensateur à électrets
Alimentation 2 à 10 V CC (fournis par un dispositif extérieur,
par ex. émetteur sans fil Sony)
Consommation de courant
1,3 mA ou moins (avec le circuit de charge
standard)
Câble Câble blindé 2 conducteurs, dia. 2,0 mm, 1,2 m
(3,9 pieds) de long
Connecteur ECM-322BC: Sony SMC9-4P
ECM-322BMP: minifiche phono 3 pôles avec
mécanisme de blocage
Poids 10 g (0,4 onces) (sans connecteur)
Dimensions Voir la Fig. . Unité: mm (pouce)
Accessoires fournis Courroie de tête (1), pince (1), sac de transport
(1), mode d’emploi (1), brochure de garantie (1)
Performance
Les éléments suivants ont été testés en connectant des microphones aux
circuits de charge standard.
Gamme de fréquences 50 à 18 000 Hz
Directivité Omnidirectionnel
Impédance de sortie 1,4 kΩ ±30%, asymétrique
Sensibilité –42,0 dB SPL (7,94 mV) ±3,0 dB (1 kHz/Pa)
Bruit inhérent 34 dB SPL ou moins
Température de fonctionnement
0 à +60°C (32 à 140°F)
La conception et les spécifications peuvent être modifiées sans préavis.
Remarque
Vérifiez toujours que l’appareil fonctionne correctement avant
l’utilisation. Sony n’assumera pas de responsabilité pour les dommages
de quelque sorte qu’ils soient, incluant mais ne se limitant pas à la
compensation ou au remboursement, à cause de la perte de profits
actuels ou futurs suite à la défaillance de cet appareil, que ce soit
pendant la période de garantie ou après son expiration, ou pour toute
autre raison quelle qu’elle soit.
安全のために
ソニー製品は安全に充分に配慮して設計されています。しかし、製品は、ま
ちがった使いかたをすると、けがにつながることがあり、危険です。
事故を防ぐために次のことを必ずお守りください。
「安全のために」の注意事項を守る。
長期間安全にお使いいただくために、定期点検をすることをおすすめしま
す。点検の内容や費用については、お買い上げ店にご相談ください。
故障したら使わずに、お買い上げ店にご相談ください。
警告表示の意味
この取扱説明書および製品では、次のよう
な表示をしています。表示の内容をよく理
解してから本文をお読みください。
この表示の注意事項を守らないと、火災
やその他の事故により けがをしたり周辺
の物品に 損害を与えたりすることがあり
ます。
注意を促す記号
行為を禁止する記号
行為を指示する記号
下記の注意を守らないと、けがをしたり周辺の
物品に損害を与えることがあります。
集音以外の目的に使用しない
集音以外の目的でご使用になりますと、思わぬ事故、
火災やけがの原因となることがあります。
使用時は周囲の状況に注意をはらう
周囲の状況を把握しないままご使用になりますと、
事故やけがなどの原因となります。
ヘッドバンド装着時、目に入らないように注意する
ヘッドバンドを装着するとき、目に入らないよう注
意してください。
雨のあたる場所や、油煙、湯気、湿気、ほこりの多い場所に設置
しない
上記のような場所やこの取扱説明書に記されている
仕様条件以外の環境に設置すると、火災や感電の原
因となることがあります。
運搬時には、マイクロホンケーブルを取り外す
本機を運搬する際には、マイクロホンケーブルを必
ず取り外してください。マイクロホンケーブルに
引っ掛かると、転倒や落下の原因となることがあり
ます。
長時間使用しないときは、イヤークリップを耳から外しておく
長時間使用しないときは、本機のイヤークリップを
耳から外しておいてください。
分解や改造をしない
分解や改造をすると、火災やけがの原因となること
があります。
内部に水や異物を入れない
水や異物が入ると火災や感電の原因となることがあ
ります。万一、水や異物が入った場合は、すぐにマイ
クロホンケーブルを抜いて、お買い上げ店またはソ
ニーのサービス窓口にご相談ください。
日本語
お買い上げいただきありがとうございます。お使いになる前に、この取扱説
明書をお読みください。
概要
ECM-322BC/322BMPは、ソニー UHFワイヤレスマイクロホンシステムのトラン
スミッターと組み合わせてイベントやセミナーなどでハンズフリーで使用でき
る、ヘッドセット式の全指向性エレクトレットコンデンサーマイクロホンです。
ECM-322BC：
WRT-822など、SMC9-4Sソケット付きトランスミッター
と組み合わせて使用できます。
ECM-322BMP：UWPシリーズのUTX-B1ボディーパックトランスミッ
ターなど、3極ミニジャック付きトランスミッター専用品です。
本機の特長は、以下の通りです。
感度や音質を損なわない集音を可能とする全指向性型カプセルを採用。
左右どちらの耳にも簡単に装着できるイヤークリップを採用。シリコン材の
採用と軽量化により、長時間の使用でも疲れにくい、心地よい装着感を実現。
カプセルケースの位置・角度の微調整時に自由に曲げられるブームを採用。
中文
机型名称：驻极体电容式麦克风
使用产品前请仔细阅读本使用说明书，并请妥善保管。
关于废弃产品的处理
请不要将废弃的产品与一般生活垃圾一同弃置。
正确处置废弃的产品有助于避免对环境和人类健康造成潜在的负面影
响。
具体的处理方法请遵循当地的规章制度。
概述
ECM-322BC/322BMP 是头戴式全向驻极体电容麦克风，适合在大
型活动、会议等场合与 Sony UHF 无线麦克风系统的发射器搭配使
用，进行免持操作。
ECM-322BC：可以与带有 SMC9-4S 插座的发射器搭配使用，
如WRT-822。
ECM-322BMP：专门与带有 3 极式小型插孔的 Sony 发射器搭
配使用，如 UWP 系列无线麦克风套件当中包含的 UTX-B1。
ECM-322BC/322BMP 的特点如下：
全向传声器头，可获得清晰优良的音质。
便于在任一侧耳朵上佩戴的耳挂。设计轻便小巧，采用硅质材料，
重量特别轻，即使长时间使用耳部也会感觉非常舒适。
灵活的活动支架，可以对麦克风的位置和角度进行微调。
各部件的名称和功能（图）
耳挂 外壳
麦克风电缆 头带（附带）
连接器（ECM-322BC 的 SMC9-4P 插头/ECM-322BMP 的
小型唱机插头，带锁定机构。）
夹子（附带） 活动支架
传声器外壳
佩戴麦克风
根据设计，ECM-322BC/322BMP 可佩戴于任一侧的耳朵上。
佩带麦克风（图-a/b）
将耳挂的上部挂在耳朵上，然后，沿耳部轻柔地按压耳挂，将其安放
到位 ()。
要获得良好的音质，应扭动活动支架，使传声器外壳上的线朝向口
部，然后将传声器外壳拉到口部外延线上 ()。
连接头带（图-c ）
要使麦克风佩戴的更加牢固，请在佩戴麦克风之前连接附带的头带
()。
可在任一侧连接头带。
安装夹子（图-c ）
为避免麦克风掉落，请在麦克风电缆上安装附带的夹子 ()，然后将
麦克风电缆夹在衣服上。
连接发射器（图）
ECM-322BC
将麦克风连接器的内狭缝对准发射器
() 的麦克风输入连接器
(SMC9-4S) 的黄线，然后推动并选转圆环
()。
ECM-322BMP
插入插头
()
，然后转动并锁定连接器盖
()。
使用须知
麦克风属精密仪器。不要使其跌落或受到强烈撞击。
避免在高湿或超过 60℃的高温环境中长时间使用或保存。
使用过程中如果出现反馈（讲话人的声音变为啸叫声），请将麦克风偏
离讲话人或增加麦克风和讲话人之间的距离。
调整传声器外壳的位置时，不要弯曲活动支架。
使用后，请务必从发射器上断开麦克风电缆。
规格
通用
型号 驻极体电容式麦克风
电源要求
2 V DC 到 10 V DC（由外接设备提供，如
Sony 无线发射器）
耗用电流
小于 1.3 mA（标准负载电路）
电缆 直径 2.0 mm
，双导线屏蔽电缆，长度 1.2 m
连接器 ECM-322BC：Sony SMC9-4P
ECM-322BMP：
3 极式小型唱机插头，带锁
定机构
重量 10 g（不含连接器）
尺寸 见图 。单位：mm
附件
头带(1)、夹子(1)、便携包(1)、使用说明书(1)、
质量保证书(1)
性能
下列项目通过将麦克风连接至标准负载电路进行测试。
频率范围 50 Hz 到 18000 Hz
指向性 全向型
输出电阻 1.4 kΩ ±30%，非平衡型
灵敏度 –42.0 dB SPL (7.94 mV)±3.0 dB (1 kHz/
Pa)
固有杂音 低于 34 dB SPL
工作温度 0℃到+60℃
设计和规格如有变动，不再另行通知。
注意
在使用前请始终确认本机运行正常。
无论保修期内外或基于任何理由， SONY
对任何损坏（包括但不
限于）概不负责。由于本机故障造成的现有损失或预期利润损失，
不进行退货或赔偿。
产品中有害物质的名称及含量
使用环境条件 ：
参考使用说明书中的操作条件
部件名称
有害物质
铅
(Pb)
汞
(Hg)
镉
(Cd)
六价铬
(Cr (VI))
多溴联苯
(PBB)
多溴二苯醚
(PBDE)
实装基板 × ○ ○ ○ ○ ○
外壳 × ○ ○ ○ ○ ○
附属品 × ○ ○ ○ ○ ○
本表格依据SJ/T 11364 的规定编制。
○︰
表示该有害物质在该部件所有均质材料中的含量均在
GB/T 26572规定的限量要求以下。
×︰
表示该有害物质至少在该部件的某一均质材料中的含量超出
GB/T 26572规定的限量要求。
W1-1
出版日期：2017年3月
-a
-b
ECM-322BMP
ECM-322BC
ECM-322BMP
Deutsch
Vor dem Betrieb des Mikrofons lesen Sie bitte diese Anleitung gründlich
durch. Bewahren Sie die Anleitung zum Nachschlagen auf.
Für Kunden in Europa
Für die folgenden elektromagnetischen Umgebungen: E1 (Wohnbereich),
E2 (kommerzieller und in beschränktem Maße industrieller Bereich),
E3 (Stadtbereich im Freien) und E4 (kontrollierter EMV-Bereich, z.B.
Fernsehstudio).
Überblick
Das ECM-322BC/322BMP ist ein Kopfhörertyp-Elektret-
Kondensatormikrofon mit Kugelcharakteristik für freisprechenden Betrieb
bei Events, Seminaren usw. in Kombination mit einem Sendeteil des Sony
drahtlosen UHF-Mikrofonsystems.
ECM-322BC: Kann mit einem Sendeteil wie einer SMC9-4S Fassung,
wie dem WRT-822, verwendet werden.
ECM-322BMP: Für ausschließliche Verwendung mit einem Sony-
Sendeteil mit einer 3-poligen Minibuchse wie dem UTX-B1, das in der
drahtlosen Mikrofonpackung der UWP-Serie enthalten ist.
Der ECM-322BC/322BMP hat die folgenden Merkmale:
Kugelcharakteristik-Kapsel, um Klang mit Klarheit und Qualität zu
erhalten.
Leicht auf jedem Ohr tragbarer Ohrclip. Mit leichtem und kompaktem Design
und Silikonmaterialien ist es besonders leicht und komfortabel zu tragen, auch
bei längerer Verwendung.
Flexibler Galgen erlaubt es, die Position und den Winkel des Mikrofons
fein einzustellen.
Bezeichnungen und Funktionen der Teile
(Abb. )
Ohrclip Gehäuse
Mikrofonkabel Kopfband (mitgeliefert)
Anschluss (SMC9-4P-Stecker für den ECM-322BC/Mini-Cinchstecker
mit einem Sperrmechanismus für das ECM-322BMP)
Clip (mitgeliefert) Galgen
Kapselgehäuse
Tragen des Mikrofons
Das ECM-322BC/322BMP ist zum Tragen in jedem der beiden Ohren
konstruiert.
Zum Tragen des Mikrofons (Abb. -a/b)
Haken Sie den oberen Teil des Ohrclips auf ein Ohr, und drücken dann den
Clip sanft am Ohr entlang zum Befestigen ein ( ).
Um richtige Soundqualität zu erhalten, drehen Sie den Galgen so, dass die
Gewinde am Kapselgehäuse zum Mundstück weisen, und ziehen dann das
Kapselgehäuse an der Erweiterungsleitung vom Mundstück ( ) ab.
Zum Anbringen des Kopfbands (Abb. -c)
Zum sichereren Tragen des Mikrofons bringen Sie das mitgelieferte
Kopfband ( ) vor dem Tragen des Mikrofons an.
Das Kopfband kann an jeder Seite angebracht werden.
Zum Anbringen des Clips (Abb. -c)
Um Herunterfallen des Mikrofons zu vermeiden, bringen Sie den
mitgelieferten Clip ( ) am Mikrofonkabel an, und klemmen das
Mikrofonkabel dann an der Kleidung fest.
Anschließen an das Sendeteil (Abb. )
ECM-322BC
Richten Sie den inneren Schlitz des Mikrofonsteckers mit der gelben Linie
des Mikrofon-Eingangsanschlusses (SMC9-4S) am Sendeteil ( ) aus, und
drücken und drehen den Ring ( dann.
ECM-322BMP
Setzen Sie den Stecker ( ) ein, und drehen und verriegeln die
Anschlussabdeckung ( ).
Hinweise zur Verwendung
Mikrofone sind empfindlich. Nicht fallenlassen und vor Stößen schützen.
Vermeiden Sie längere Verwendung oder Lagerung das Mikrofons bei hoher
Luftfeuchtigkeit oder Temperaturen über 60°C.
Wenn bei der Verwendung akustische Rückkopplung auftritt (es kommen
Heulgeräusche von den Lautsprechern), richten Sie das Mikrofon von den
Lautsprechern weg oder halten Sie es weiter von den Lautsprechern
entfernt.
Biegen Sie den Galgen nicht beim Einstellen der Kapselgehäuseposition.
Nach der Verwendung trennen Sie immer das Mikrofonkabel vom
Sendeteil ab.
Technische Daten
Allgemeines
Typ Electret-Kondensermikrofon
Spannungsversorgung 2 V Gleichstrom bis 10 V Gleichstrom (geliefert
vom externen Gerät, wie einem Sony drahtlosen
Sendeteil)
Stromaufnahme 1,3 mA oder weniger (mit dem Standardlastkreis)
Kabel 2,0 mm Durchm., 2-adriges abgeschirmtes Kabel,
1,2 m lang
Anschluss ECM-322BC: Sony SMC9-4P
ECM-322BMP: 3-poliger Mini-Cinchstecker mit
einem Sperrmechanismus
Gewicht 10 g (ohne Anschluss)
Abmessungen Siehe Abb. . Einheit: mm
Mitgeliefertes Zubehör Kopfband (1), Clip (1), Tragetasche (1),
Bedienungsanleitung (1), Garantiebroschüre (1)
Leistung
Die folgenden Gegenstände wurden durch Anschließen der Mikrofone an
die Standardlastkreise geprüft.
Frequenzbereich 50 Hz bis 18.000 Hz
Richtcharakteristik Kugelcharakteristik
Ausgangsimpedanz 1,4 kΩ ±30%, unsymmetrisch
Empfindlichkeit –42,0 dB SPL (7,94 mV) ±3,0 dB (1 kHz/Pa)
Grundrauschen 34 dB SPL oder weniger
Betriebstemperatur 0°C bis +60°C
Änderungen, die der technischen Weiterentwicklung dienen, bleiben
vorbehalten.
Hinweis
Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig
arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN
JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF
KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON
VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN
DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS
JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER
GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST,
ÜBERNEHMEN.
Italiano
Prima di usare il microfono, leggere con attenzione questo manuale. Conservare
questo manuale per eventuali riferimenti futuri.
Per i clienti in Europa
Questo prodotto è destinato all’uso nei seguenti ambienti elettromagnetici:
E1 (residenziali), E2 (commerciali e industriali leggeri), E3 (esterni urbani)
e E4 (ambienti EMC controllati, ad esempio studi televisivi).
Presentazione
L’ECM-322BC/322BMP è un microfono a condensatore a elettrete
omnidirezionale del tipo ad archetto che consente un utilizzo a mani libere in
occasione di eventi, seminari, ecc. insieme ad un trasmettitore del sistema di
microfono senza fili UHF Sony.
ECM-322BC: Può essere utilizzato con un trasmettitore munito di
presa SMC9-4S, come il WRT-822.
ECM-322BMP: Per l’utilizzo esclusivo con un trasmettitore Sony
munito di minipresa a 3 poli, come l’UTX-B1 incluso nel pacchetto
microfono senza fili della serie UWP.
Le caratteristiche dell’ECM-322BC/322BMP sono le seguenti:
Capsula omnidirezionale per ottenere il suono con chiarezza e qualità
Supporto per orecchio per la facile applicazione sull’uno o sull’altro
orecchio. Il design leggero e compatto e il materiale in silicone lo rendono
particolarmente leggero e confortevole per l’orecchio, anche nel caso di un
utilizzo per molte ore.
Braccetto portamicrofono flessibile che consente di regolare precisamente
la posizione e l’angolo del microfono.
Nomi e funzioni delle parti (Fig. )
Supporto per orecchio Involucro
Cavo del microfono Archetto (in dotazione)
Connettore (spina SMC9-4P per l’ECM-322BC/minispina fono con
meccanismo di blocco per l’ECM-322BMP)
Fermaglio (in dotazione) Braccetto portamicrofono
Involucro della capsula
Applicazione del microfono
L’ECM-322BC/322BMP è stato realizzato per poter essere indossato
indifferentemente sull’uno o sull’altro orecchio.
Per applicare il microfono (Fig. -a/b)
Agganciare la parte superiore del supporto per orecchio su un orecchio,
quindi premere il supporto delicatamente lungo l’orecchio per fissarlo in
posizione ( ).
Per ottenere un’appropriata qualità del suono, torcere il braccetto
portamicrofono in modo che le filettature sull’involucro della capsula siano
rivolte verso la bocca, quindi tirare l’involucro della capsula in modo che
venga a trovarsi in linea con la bocca ( ).
Per applicare l’archetto (Fig. -c)
Per indossare il microfono in maniera più salda, applicare l’archetto (
) fornito
in dotazione prima di indossare il microfono.
L’archetto può essere applicato su uno qualsiasi dei due lati.
Per applicare il fermaglio (Fig. -c)
Per evitare la caduta del microfono, applicare il fermaglio ( ) fornito in
dotazione al cavo del microfono, quindi fermare il cavo del microfono agli
abiti.
Collegamento al trasmettitore (Fig. )
ECM-322BC
Allineare la fessura interna del connettore del microfono con la linea gialla
del connettore di ingresso microfono (SMC9-4S) del trasmettitore ( ),
quindi spingere e ruotare l’anello ( ).
ECM-322BMP
Inserire la spina (
), quindi girare e bloccare il copriconnettore (
).
Note sull’uso
I microfoni sono delicati. Non far cadere il microfono e non sottoporlo a
forti urti.
Evitare l’utilizzo o il deposito prolungato in luoghi con elevata umidità o
con una temperatura superiore a 60°C.
Se durante l’uso si verifica il fenomeno della retroazione acustica (un sibilo
è udibile dai diffusori), puntare il microfono verso un punto distante dai
diffusori o allontanare il microfono dai diffusori.
Non piegare il braccetto portamicrofono durante la regolazione della
posizione dell’involucro della capsula.
Dopo l’uso, accertarsi di scollegare il cavo del microfono dal trasmettitore.
Caratteristiche tecniche
Dati generali
Tipo Microfono a condensatore a elettrete
Alimentazione Corrente continua da 2 V a 10 V (fornita da un
dispositivo esterno, come un trasmettitore senza
fili Sony)
Assorbimento di corrente
1,3 mA o meno (con circuito di carico standard)
Cavo Diametro di 2,0 mm, cavo schermato a 2
conduttori, lunghezza di 1,2 m
Connettore ECM-322BC: SMC9-4P Sony
ECM-322BMP: Minispina fono a 3 poli con
meccanismo di blocco
Massa 10 g (senza connettore)
Dimensioni Vedere la Fig. . Unità: mm
Accessori in dotazione
Archetto (1), fermaglio (1), custodia di trasporto (1),
Istruzioni per l’uso (1), libretto di garanzia (1)
Prestazioni
Le seguenti voci sono state testate collegando i microfoni a circuiti di carico
standard.
Gamma delle frequenze Da 50 Hz a 18.000 Hz
Direttività Omnidirezionale
Impedenza di uscita 1,4 kΩ ±30%, sbilanciata
Sensibilità –42,0 dB SPL (7,94 mV) ±3,0 dB (1 kHz/Pa)
Rumore inerente 34 dB SPL o meno
Temperatura di impiego Da 0°C a +60°C
Design e caratteristiche tecniche soggetti a modifiche senza preavviso.
Nota
Verificare sempre che l’apparecchio stia funzionando correttamente
prima di usarlo. LA SONY NON SARÀ RESPONSABILE DI DANNI
DI QUALSIASI TIPO, COMPRESI, MA SENZA LIMITAZIONE A,
RISARCIMENTI O RIMBORSI A CAUSA DELLA PERDITA DI
PROFITTI ATTUALI O PREVISTI DOVUTA A GUASTI DI QUESTO
APPARECCHIO, SIA DURANTE IL PERIODO DI VALIDITÀ DELLA
GARANZIA SIA DOPO LA SCADENZA DELLA GARANZIA, O PER
QUALUNQUE ALTRA RAGIONE.
Español
Antes de utilizar el micrófono, lea completamente este manual. Este manual
debe guardarse para su referencia en el futuro.
Para los clientes de Europa
Este producto p2-ha sido diseñado para utilizarse en los entornos
electromagnéticos siguientes: E1 (zona residencial), E2 (zona comercial
e industrial ligera), E3 (exteriores urbanos), y E4 (entorno con EMC
controlada, p. ej., estudio de televisión).
Vista general
El ECM-322BC/322BMP es un micrófono de condensador con electreto
omnidireccional de tipo casco para uso con las manos libres en eventos,
seminarios, etc. en combinación con el sistema de micrófono inalámbrico
UHF de Sony.
ECM-322BC: Puede utilizarlo con un transmisor y una toma SMC9-4S,
como el WRT-822.
ECM-322BMP: Para uso exclusivo con un transmisor con minitoma de
3 polos de Sony, como el UTX-B1 incluido en el paquete de micrófono
inalámbrico de la serie UWP.
Las características del ECM-322BC/322BMP son las siguientes:
Cápsula omnidireccional produce sonidos claros y de calidad.
Gancho de oreja para ambas orejas. Diseño ligero y compacto con
materiales de silicona, es especialmente ligero y cómodo en el uso durante
muchas horas seguidas.
Brazo flexible permite un ajuste fino de la posición y ángulo del
micrófono.
Nombres y funciones de las piezas (Fig. )
Gancho de oreja Cubierta
Cable de micrófono Casco (entregado)
Conector (toma SMC9-4P para el ECM-322BC/minitoma fonocaptora
con un mecanismo de bloqueo para el ECM-322BMP)
Gancho (entregado) Brazo
Caja de cápsula
Uso del micrófono
El ECM-322BC/322BMP fue diseñado para ambas orejas.
Para usar el micrófono (Fig. -a/b)
Enganche la parte superior del gancho de oreja en una de sus orejas y
presione el gancho de oreja para que quede fijado en su posición ( ).
Para la mejor calidad del sonido doble el brazo para que los hilos en la caja
de la cápsula estén hacia la boca y alargue la caja de la cápsula en la línea
que se extiende de la boca ( ).
Para colocar el casco (Fig. -c)
Para usar firmemente el micrófono, instale el caso entregado ( ) antes de
usar el micrófono.
El casco puede instalarse en ambos lados.
Para instalar el gancho (Fig. -c)
Para evitar que el micrófono se caiga, instale el gancho entregado ( ) en el
cable de micrófono y enganche el cable de micrófono en su ropa.
Conexión al transmisorr (Fig. )
ECM-322BC
Alinee la ranura interior del conector de micrófono con la línea amarilla del
conector de tres entradas (SMC9-4S) del transmisor ( ), y presione y gire
el anillo ( ).
ECM-322BMP
Inserte el enchufe (
) y gire para fijar la cubierta del conector (
).
Notas acerca del uso
Los micrófonos son frágiles. No deje caer o exponga a un golpe fuerte.
Evite un uso durante largo tiempo y no guarde en lugares de alta humedad
o temperatura de más de 60°C.
Si hay realimentación acústica durante el uso (se escucha un aullido por los
altavoces), no apunte el micrófono a los altavoces o aumente la distancia entre
el micrófono y los altavoces.
No doble el brazo mientras ajusta la posición de la caja de cápsula.
Después del uso, no se olvide de desconectar el cable de micrófono del
transmisor.
Especificaciones
General
Tipo Micrófono de condensación con electreto
Requisito eléctrico
CC de 2 V a 10 V (alimentado de un equipo externo
como un transistor inalámbrico de Sony)
Pérdida de corriente
1,3 mA o menos (con circuito de carga estándar)
Cable Cable blindado de 2 hilos, diám. 2,0 mm, long. de
1,2 m
Conector ECM-322BC: Sony SMC9-4P
ECM-322BMP: Minitoma fonocaptora de 3 polos
con mecanismo de bloqueo
Peso 10 g (sin conector)
Dimensiones Vea la Fig. . Unidad: mm
Accesorios entregados
Casco (1), gancho (1), valija de transporte (1),
Manual de instrucciones (1), libro de garantía (1)
Prestaciones
Se hicieron ensayos de los siguientes ítems conectando los micrófonos a
circuitos de carga estándar.
Gama de frecuencias 50 Hz a 18.000 Hz
Dirección Omnidireccional
Impedancia de salida 1,4 kΩ ±30%, desequilibrado
Sensibilidad –42,0 dB SPL (7,94 mV) ±3,0 dB (1 kHz/Pa)
Ruido inherente 34 dB SPL o menos
Temperatura de funcionamiento
0°C a +60°C
El diseño y las especificaciones están sujetos a cambios sin previo aviso.
Nota
Verifique siempre que esta unidad funciona correctamente antes
de utilizarlo. SONY NO SE HACE RESPONSIBLE POR DAÑOS
DE NINGÚN TIPO, INCLUYENDO PERO NO LIMITADO A LA
COMPENSACIÓN O PAGO POR LA PÉRDIDA DE GANANCIAS
PRESENTES O FUTURAS DEBIDO AL FALLO DE ESTA UNIDAD,
YA SEA DURANTE LA VIGENCIA DE LA GARANTÍA O DESPUÉS
DEL VENCIMIENTO DE LA GARANTÍA NI POR CUALQUIER
OTRA RAZÓN.
-c
φ20 ×168
ECM-322BC
Tuotetiedot
| Merkki: | Sony |
| Kategoria: | Mikrofoni |
| Malli: | ECM-322BMP |
Tarvitsetko apua?
Jos tarvitset apua merkille Sony ECM-322BMP esitä kysymys alla ja muut käyttäjät vastaavat sinulle
Mikrofoni Sony Käyttöohjeet
21 Joulukuuta 2024
20 Joulukuuta 2024
20 Joulukuuta 2024
20 Joulukuuta 2024
20 Joulukuuta 2024
20 Joulukuuta 2024
20 Joulukuuta 2024
20 Joulukuuta 2024
Mikrofoni Käyttöohjeet
- Mikrofoni Vonyx
- Mikrofoni Akg
- Mikrofoni Neewer
- Mikrofoni Godox
- Mikrofoni Razer
- Mikrofoni Audio-Technica
- Mikrofoni Pyle
- Mikrofoni Shure
- Mikrofoni Auna
- Mikrofoni Sennheiser
- Mikrofoni Artsound
- Mikrofoni Lewitt
- Mikrofoni Majority
- Mikrofoni MXL
- Mikrofoni Karma
- Mikrofoni Glemm
- Mikrofoni Speed-Link
- Mikrofoni SPL
- Mikrofoni Isovox
- Mikrofoni Xvive
- Mikrofoni Antelope Audio
- Mikrofoni Audix
- Mikrofoni SE Electronics
- Mikrofoni Comica
- Mikrofoni Point Source Audio
- Mikrofoni Vicoustic
- Mikrofoni Samson
- Mikrofoni Triton
- Mikrofoni PureLink
- Mikrofoni TeachLogic
- Mikrofoni Auray
- Mikrofoni Easypix
- Mikrofoni Vimar
- Mikrofoni Vocopro
- Mikrofoni Galaxy Audio
- Mikrofoni Atlas
- Mikrofoni HyperX
- Mikrofoni Kopul
- Mikrofoni Earthworks
- Mikrofoni DPA
- Mikrofoni Neumann
- Mikrofoni Alfatron
- Mikrofoni Voice Technologies
- Mikrofoni ClearOne
- Mikrofoni KeepOut
- Mikrofoni Hollyland
- Mikrofoni LD Systems
- Mikrofoni Polsen
- Mikrofoni PSC
Viimeisimmät Mikrofoni Käyttöohjeet
23 Joulukuuta 2024
20 Joulukuuta 2024
20 Joulukuuta 2024
19 Joulukuuta 2024
18 Joulukuuta 2024
18 Joulukuuta 2024
17 Joulukuuta 2024
14 Joulukuuta 2024
14 Joulukuuta 2024
14 Joulukuuta 2024
