Sivu 1/4
I-00521 Rev A
PRODUCT FEATURES
- Powerful, yet quiet way to remove heat from electronic components located in cabinets, credenzas,
lecterns, and entertainment centers.
- Blowers exhaust 50 CFM of hot air while providing high static pressure to maintain airflow, even in a
crowded cabinet.
Thank you for purchasing the (I)CAB-COOL50 Cabinet Cooler. Please read these instructions
thoroughly before installing/operating this product.
(G)
FRONT VIEW
BOTTOM VIEW
PRODUCT CALLOUTS
Page 2
A) CONTROL CIRCUIT: DO NOT BLOCK! NOTE:
B) TURN ON TEMPERATURE: The blower will turn on at 87° F (30.5° C) and run proportionately (speed
increases with temperature) from 87° F (30.5° C) to 95° F (35° C). At 95° F and above, the blower
will run at full speed. The blower will stop running at 85° F (29.4° C).
C) PRODUCT REVISION LEVEL: Current revision level of your (I)CAB-COOL50.
D) MANUFACTURING DATE CODE: Denotes the date the (I)CAB-COOL50 was manufactured.
E) TEMPERATURE PROBE: Temperature detection probe, five feet long.
F) POWER CONNECTOR: Connects to the provided power supply.
G) POWER LED: Blue LED that illuminates when the unit is receiving power.
(C)
(D)
(B)
(A)
(F)
(E)

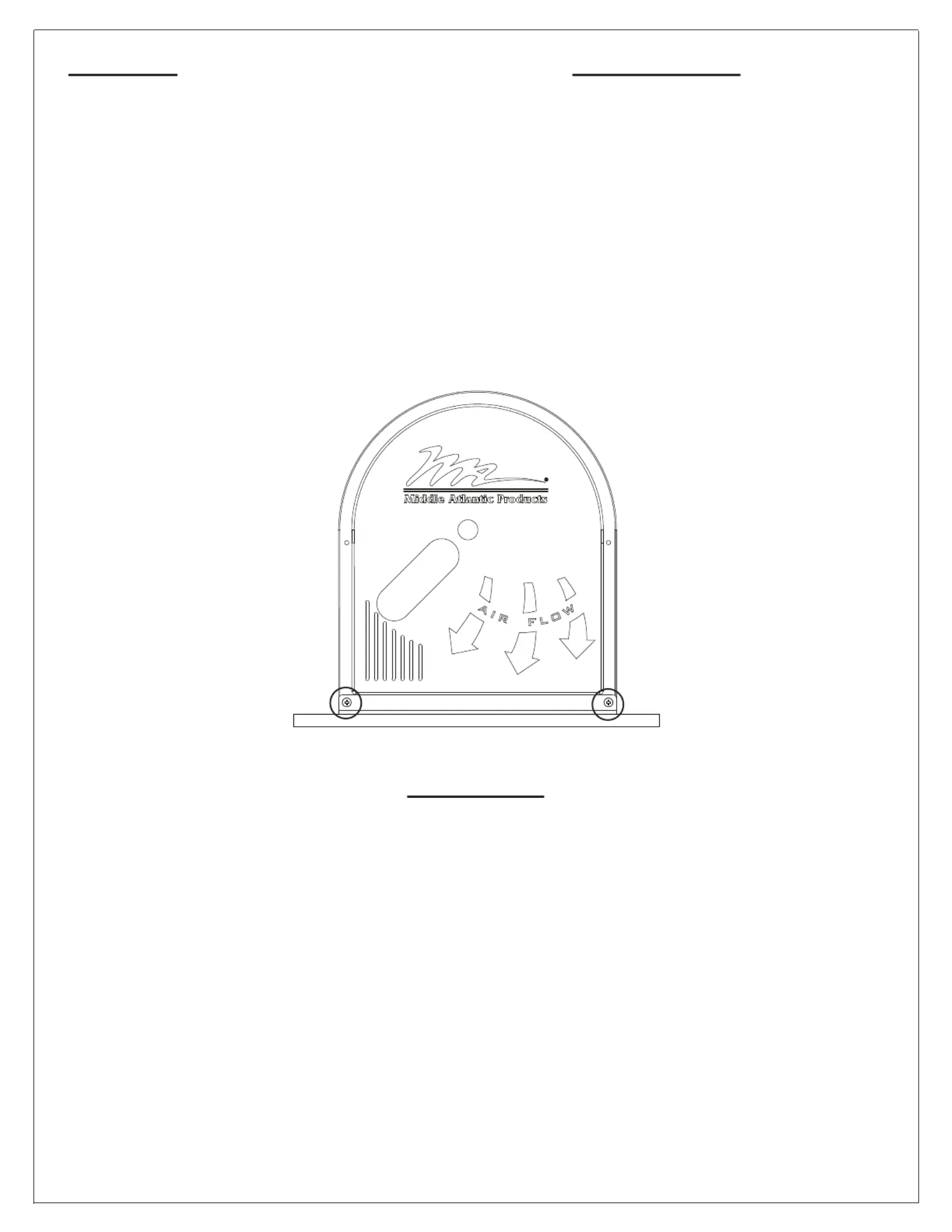

NOTE: The grille can be painted by removing the four screws securing it in place. Prior to painting,
lightly scuff the surface with 160 grit sandpaper for proper adhesion. Remove the two screws
on the top and two on the bottom securing the grille. Use a #2 Phillips screwdriver. (FIGURE A)
1) Determine installation location and orientation.
2) Affix the template at the installation location. The cutout dimensions are provided on the template.
3) Drill pilot holes using 1/8” (3 mm) drill bit for hardwood, 7/64” (3 mm) drill bit for softwood.
4) Using a jigsaw cut out the area defined on the template. The dashed area of the template is the
9” (229 mm) X 2” (51 mm) section to be removed.
PARTS LIST
1 - (I)CAB-COOL50
1 - 12V 1A POWER SUPPLY
1 - ADHESIVE BACKED TEMPLATE
2 - #8 X 3/4” WOOD SCREWS
1 - ALCOHOL WIPE
5 - WIRE TIES
5 - WIRE TIE SADDLES
For Best Thermal Management Practices Please Visit
http://www.middleatlantic.com/pdf/ThermalManagement.pdf
Page 3
TOOLS REQUIRED
- #2 PHILLIPS HEAD DRIVER
- JIGSAW
- DRILL
- 1/8" (3 mm) DRILL BIT (For Hardwood)
- 7/64” (3 mm) DRILL BIT (For Softwood)
FIGURE A
INSTALLATION
