Box contents

1 Speaker

1 Terminal weather boot

1 Mounting bracket

1 Safety cable

1 Euroblock connector

1 5 mm Allen hex key

1 Paint mask

SM890i and SM890i-WX UL listed 1480 UEAY

Install Instructions For:

SM890i and SM890i-WX

1.435.647.9555

| | 800.647.TUBE

www.soundtube.com

Clamp knob

Mounting bracket

Tap switch

Do not spec or install speaker near support beam, ventilation duct

or other structure that may interfere with speaker function or

dispersion.

Warning Warning

SoundTube speakers must be installed by a professional audio installer/contractor. For safety

and for optimum audio performance, installer must follow all directions issued by SoundTube

Entertainment.

Grille

Grille retention knob

Terminal weather boot

Euro block

Signal wire

SM890i

Rotatable horn

3. To replace horn assembly,

insert horn 1/8 turn from nal

position and rotate clockwise to

tighten. Horn is fully engaged

when horn bae throat is aligned

with speaker.

4. Attach grille by pressing down

gently and rotating the retention

knob clockwise to vertical postion.

Grille retention knob will snap into

the matching recess in the grille

when fully engaged.

2. To release the horn, insert

hand into horn throat and twist

horn assembly counter-clockwise.

1. To remove the grille, rotate

the grille retention knob

counter-clockwise while gently

pushing down on the grille.

Remove the grille from the

speaker by pulling gently on the

grille retention knob.

The SM890i has a rotatable horn for 85° or 110° coverage.

Speaker ships in the 110º vertical (85º horizontal) position. To change to

85º vertical (110º horizontal), follow these directions:

110º

100v 70v 25v

6 Direct Direct Direct

5 X 150 19

4 150 75 10

3 75 38 5

2 38 19 2.5

1 19 10 1.3

Tap Setttings

85º 110º

85º

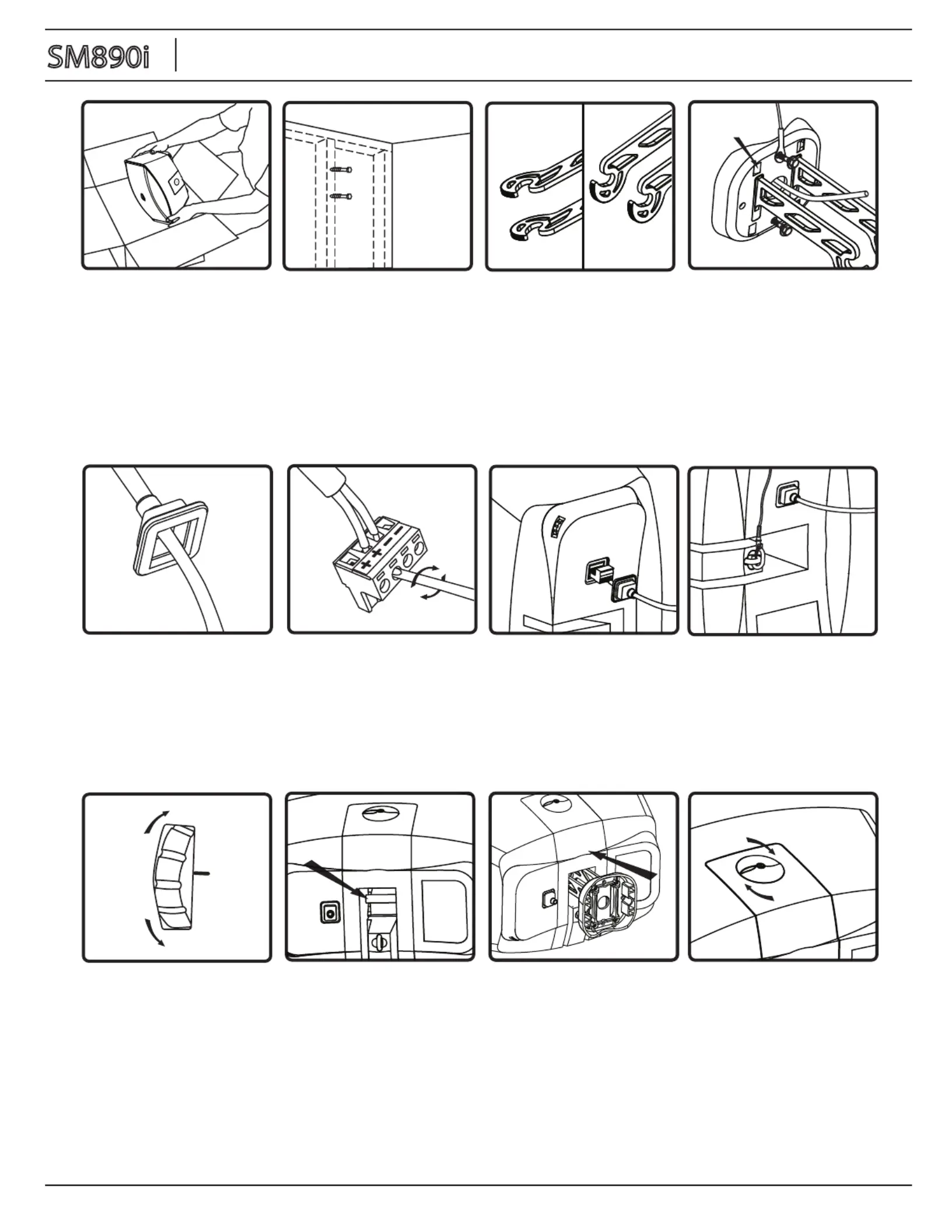

1. Unpack speaker and

mounting hardware.

5. Slip terminal weather boot

over signal wire. For environ-

mental applications, put

sealant around nipple and base

when installation is complete.

2. Choose a secure mounting

surface with sucient strength

to reliably hold the speaker.

Mounting bracket accom-

modates screwing, through-

bolting and strapping

installation options.

4. Thread safety cable

(included) through mounting

screw and securely fasten

mounting plate to surface

(user must supply fasteners).

Mounting bracket may also

be strap-mounted to pole or

appropriate anchor point.

The max. strap width is

0.5 in / 12.7 mm.

7. Insert four-pin Euroblock

connector into jack on rear of

speaker. Connectors are keyed

for polarity.

9. Select the desired setting

on the rear-mounted tap switch.

Use table on page 1 to choose

appropriate tap number based on

system voltage, and desired power

draw.

6. Connect signal wire to

four-pin Euroblock plug. Use

inside positive and negative

inputs for signal wire input.

For daisy chaining, use outside

positive and negative terminals

to connect additional speakers.

Tighten unused terminal screws.

10a. When mounting the

speaker, ensure that the

mounting rod in the speaker

securely engages with the

mounting prongs on the bracket

arm.

8. Clip snap-link safety cable to

eyebolt on back of cabinet.

Install Instructions For:

SM890i and SM890i-WX

1.435.647.9555

| | 800.647.TUBE

www.soundtube.com

11. Position speaker at the

desired angle and secure with

the clamp knob. As a security

feature, an included 5 mm

Allen hex key is required for

loosening the clamp knob and

readjusting the speaker position

angle.

12. Done!

3. For proper bracket and

plate orientation, pay special

attention to the prongs on the

bracket arm and ensure that

they point toward the direction

of the desired speaker position.

Vertical

Speaker

Horizontal

Speaker

10b. When properly inserted,

bracket arm prongs will be fully

engaged with the mounting rod

in the speaker cabinet.

Strap mount

location x4

SM890i
