Sivu 1/20

INVISIBLE SERIES SPEAKERS

INSTALLATION MANUAL

IMPORTANT SAFETY INSTRUCTIONS

This product is intended to be installed by professional

AV integrators and installers only. This product manual

is intended to serve as a general guideline for most

applications. It is the installer’s responsibility to ensure

this product is installed in accordance with local

building codes and regulations. Consult a local authority

for speciﬁc requirements, regulations, and building

codes of the jurisdiction in which this product is to be

installed.

READ THIS DOCUMENT IN ITS

ENTIRETY BEFORE ATTEMPTING USE.

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Clean only with a dry cloth.

6. Do not block any ventilation openings. Install in

accordance with the manufacturer’s instructions.

7. Do not install near a heat source such as radiators,

heat registers, stoves, ﬁreplaces, or other apparatus

(including ampliﬁers) that produce heat.

8. Only use attachments/accessories speciﬁed by

Sonance.

9. Refer all servicing to qualiﬁed service personnel.

BOX CONTENTS

IS6 IS8 IS10:| |

(2) Invisible Speakers with Cutout Templates

(4) Wire Nuts

(2) Stainless Steel Screw Sets

(8) 1/16” (1.6mm) Shims

(8) 1/8” (3.18mm) Shims

IS10W:

(1) Invisible Speaker with Cutout Template

(2) Wire Nuts

(1) Stainless Steel Screw Set

(4) 1/16” (1.6mm) Shims

(4) 1/8” (3.18mm) Shims

INVISIBLE SERIES SPEAKERS

IS6 | IS8 | IS10 | IS10W

TABLE OF CONTENTS

2 Important Safety Instructions & Box Contents

3 Product Description & Features

4 Product Preparation & Planning

5 Project Management

6 Invisible Speaker Installation Detail

8 Retroﬁt Installation

9 New Construction Installation

12 Finishing Instructions

16 Technical Speciﬁcations

17 FAQ

19 Technical Assistance & Service

20 Warranty

Scan QR code for additional information and resources.

For technical support call (949) 492-7777 or visit

www.sonance.com/in-wall-in-ceiling/invisible-series

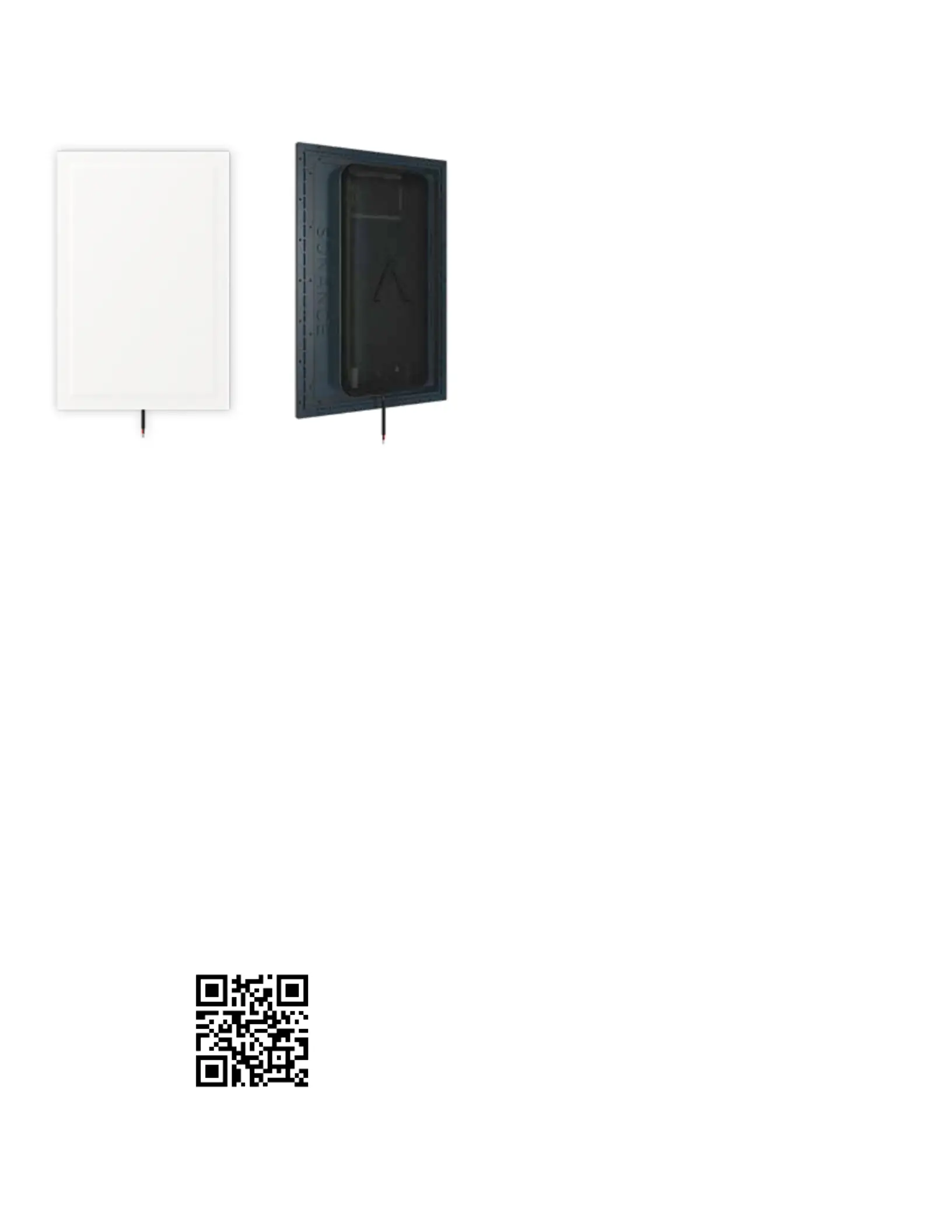

PRODUCT DESCRIPTION

The Sonance Invisible Series speakers featuring Motion

Flex Technology oer a suite of advancements in

speaker engineering that delivers unparalleled acoustic

performance and installation enhancements that allow

a wider range of applications with more consistent

results. Together these performance and installation

improvements redeﬁne what is possible from an

invisible speaker.

This line of full-range speakers and woofers incorporate

Wave Flex drive units, carbon ﬁber Air Flex woofers,

and acoustically-isolated baes, allowing for up to 180

degrees of smooth o-axis response.

The innovative Sonance DISC System enables non-

destructive measurement of the ﬁnish thickness for

consistent and repeatable installation results.

Sonance DSP ampliﬁer presets should be used to

maximize the performance of any Invisible Series

system.

FEATURES

• In-wall or In-ceiling installation

• Compatible with 1/2” (12.5mm) & 5/8” (15mm)

drywall using included shims. Supply your own

shims for thicker substrates.

• Finish-up-to or ﬁnish-over with up to 1/8” (3mm)

ﬂexible topping compound or ﬁnish material.

• 16” (406mm) and 12” (305mm) on-center

compatible.

• 170 degree hemispherical dispersion (IS6/IS8/IS10)

180 degree hemispherical dispersion (IS10W)

• Embedded depth discs allow the installer to verify

the ﬁnish material thickness with the optional DG-1

DISC System Depth Gauge (SKU 93491)

• Optional sound-isolating enclosure can be used

for up to 20dB reduction of sound transferred to

adjacent spaces.

• Per-transducer poly fuses integrated into every

speaker allow extra protection of each transducer

from over-current.

• 15 year limited warranty.

Mounting points for

attachment to framing.

FRONT

BACK

SIDE

Paper facing to ensure

ﬁnishes over the speaker and

surrounding drywall dry at the

same rate.

0.02” (0.5mm) beveled edge

allows for seamless joints.

Sonance DISC system. Four

steel discs embedded behind

the speaker diaphragm for

accurate ﬁnish thickness

measurement.

Mounting points for optional

sound-isolating enclosure.

12” (305mm) speaker lead.

9.49” (241mm) back width

allows for installation in 12”

(305mm) on-center stud and

joist spacing.
